Probador de transistor vuelta 12$ a 200$ ~ 600$ Smart tweezers LCR medidor de componentes SMD (y más) (1 / 4 paso)

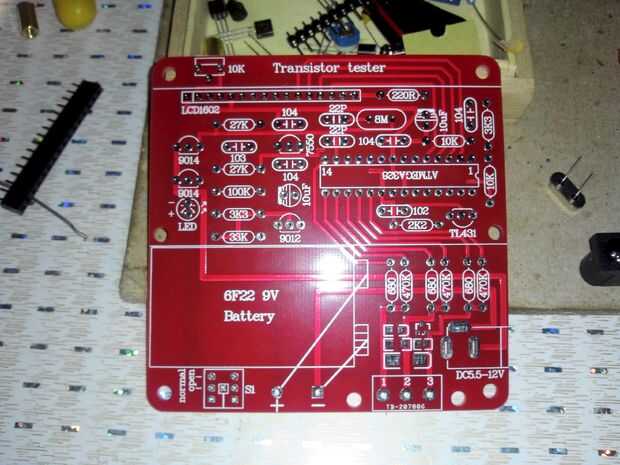

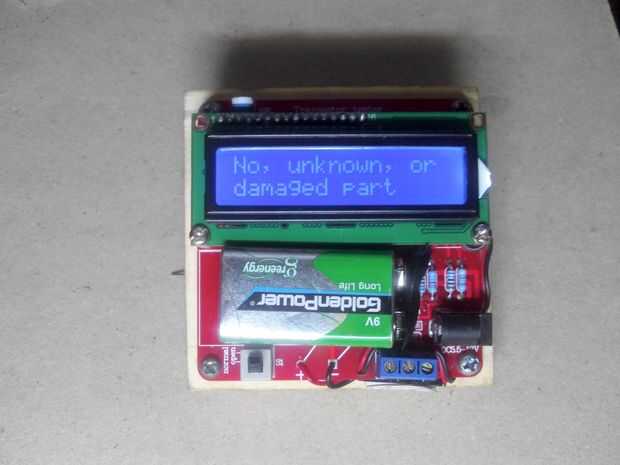

Paso 1: Construir el probador del transistor y se reúnen las partes

El probador del transistor (realmente puede probar todos los componentes que ya sabes con 3 pernos) es muy fácil de construir, demasiado fácil para que salte la soldadura parte en este instructable. Todo lo que tienes que hacer es encontrar el valor del componente exacta, lugar, entonces la soldadura. Usted necesita solamente pagar un poco de atención en el interruptor del tacticle y el cuarzo cystal. Y que se sustituye la resistencia de 220 ohmios (control de luz de pantalla LCD) 2.2 k Ohms resistencia, que hacen que la pantalla se convierten en oscuras; simplemente reemplace con un resistor del ohmio 1 k.

Para este instructivo, deberá:
-Pequeño pedazo de protoboard

-Un pedazo de plástico o de un caso

-Soldadura de estaño (mejor si tiene plata)

-Una pinza de repuesto (abierto)

-Cables

-Una herramienta de corte

-Soldador

-Heat shrink tubos en diferentes tamaños

-Un clip de papel

-2 pernos de stampler si quiere reforzar la punta
