Probador de componentes - prueba de casi cualquier cosa! (7 / 10 paso)

Paso 7: Carga el código para AVR

Los archivos de código se adjuntan a continuación como formato de archivo de .zip por lo que se puede compilar un código de compilación después de hacer los cambios necesarios en los archivos de configuración.

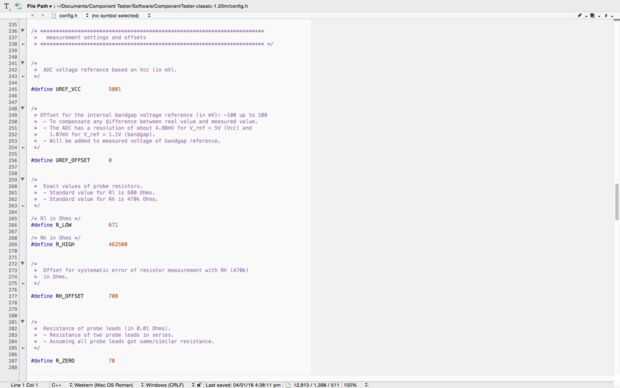

Ahora abrir fichero config.h y realice los cambios siguientes-

  • Navegue hasta compensaciones y ajustes de medición

  • ahora en este rollo de la sección a R_LOW y ajuste el valor de la resistencia de 680 ohmios que está recibiendo en multímetro probar y elegir resistencia de 3 680 ohmios con mismos valores de multímetro
  • Ahora cambie el valor de R_HIGH es decir, el valor de las 470 k ohmios las resistencias vas a encontrar en tu multimetro ser lo más preciso posible y probar y elegir 470 resistencias de ohm k con valores más cercanos o mismo en el multímetro.
  • cambiar RH_OFFSET si quiere o dejarlo como está. Offset de RH es compensado por error sistemático de medición de resistencia con Rh (470k)
  • cambio de R_ZERO - resistencia de cables de la sonda (en 0,01 ohmios).
    • Resistencia de punta de prueba de dos conductores en serie. (Suponiendo que todos los cables de sonda tiene resistencia misma/similar)
  • cambiar CAP_WIRES - capacitancia de los cables entre el PCB y terminales (en pF).
    • 2pF para alambres de 10cm de largo
  • cambio CAP_PROBELEADS - capacitancia de la sonda lleva conectado al probador (en pF).
    • conduce 3pF para sonda larga de unos 10 cm
    • conduce 9pF para sonda larga de unos 30 cm
    • conduce de 15pF para sonda larga de unos 50 cm
  • puede pasar por el resto de valores y juego-alrededor si estás familiarizado con AVR y codificación. Si no por favor no altere nada.

Si te enfrentas a problemas abriendo archivos .zip estoy compartiendo el enlace de Dropbox al código-

DROPBOX_ComponentTester_CODE

Actualización: Si usted está usando atmega32 de usbasp programador entonces no necesita editar el Makefile lo necesita goto línea 54 y cambio

programador usbasp de = a programador = < nombre de su programador >

  • Abrir ventana en esa carpeta donde tienes el código manteniendo shift y click derecho te verá una opción de Abrir ventana de comandos aquí haga clic en comando
  • tipo de hacer todos
  • conectar el programador con el encabezado de la ISP del Atmega328
  • tipo de hacer subir
  • continuación, escriba haga fusibles
  • siguientes a este tipo de hacer limpio

Nota: Supongo que tienes avrdude instalado en sus sistemas. Si no tienes para descargar avrdude e instalarlo antes de ejecutar pasos anteriores.
