Paso 1: Ordenar cosas para construir!
con algunos componentes básicos y herramientas usted estará listo para construir...!

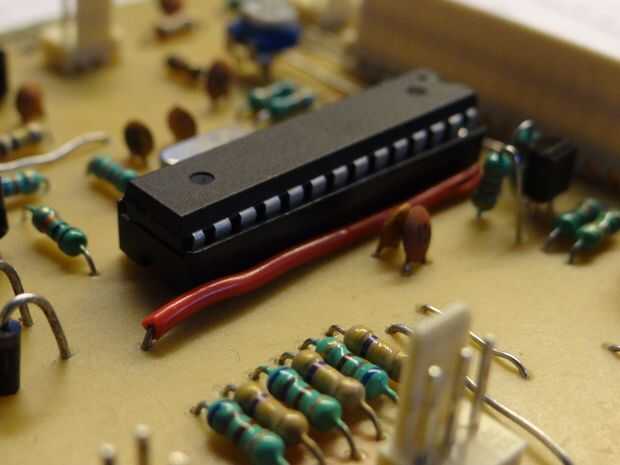

Componentes electrónicos
- 1 x condensador de cerámica de 1nF (102)
- 1 x condensador de cerámica de 10nF (103)
- 4 x (104) condensador cerámico de 100nF
- 2 x 22pF condensadores ceramicos (22)
- 2 x 2.2uF, 50V condensador electrolítico
- 2 x 1N5819 o cualquier otro diodo con corriente nominal de 1A
- 1 x 7805 - regulador de voltaje de 5V
- 1 x LM336 - 2.5V diodo de referencia de tensión
- Inductor 10uH x 1
- 1 Transistor de x BC547
- 1 x BC328-40 Transistor
- 3 x 680 ohm Resistor con 0.1% tolerancia (1% tolerancia haría también)
- 3 x 470 k ohmios resistencia con 0.1% tolerancia (1% tolerancia haría también)
Nota: 1% tolerancia y 5% Tolerance(not recommended but works with less accuracy) 680 ohmios y las 470 k ohmios resistencias necesita hacer algunos cambios en el código y tratar de tener resistencias todas indicando el mismo valor en el multímetro.
Actualización: Para aquellos que tienen problemas en encontrar las tolerancias de 0.1% o 1%. Puede utilizar tolerancias de 5%. Sólo comprar resistencias de 5-7 de tolerancias de 5% y obtener 3 resistencias tiene el mismo valor en el multimetro. Hice otro chicos con resistores de tolerancia del 5% y cambia el valor de resistores en código y trabajó demasiado :)
- 2 x resistencia de 3 ohm de 3 k
- 2 x resistencia de ohm 27 k
- 1 x resistencia de ohmios 100 k
- 1 x resistencia de ohmios de 33 k
- 6 x resistencia de ohmio 10 k
- resistencia 1 x 470 ohm
- 1 x resistencia de ohm 15 k
- 1 x resistencia de 2 ohm 2 k
- 1 x resistencia de ohm 200 k
- 2 x resistencia de 1 k ohm
- 2 x 10 k ohm preset (resistencia Variable)
- 1 x 8 MHz cristal oscilador
- 1 x ATMEGA 328/328 p con zócalo
- 1 x 16 X 2 LCD de caracteres
- 1 x codificador rotatorio con módulo de botón y perilla
- 1 x LED rojo (se puede utilizar cualquier color elegí rojo que se utiliza para denotar la energía)
Piezas del hardware
- 1 x 16 pines polarizaron Cable del jefe - conectores Relimate
- 3 x 3 perno polarizado Cable del jefe - conectores Relimate
- 2 x 4 Pin polarizado Cable del jefe - conectores Relimate
- Conector 1 x pila de 9V
- 6 x conectores de Banana Jack (hembra)
- 3 x Cable de conector de Banana (con cabezas masculinas)
- 1 x carcasa Case (utilicé una caja de interruptor tablero gabinete plástico plástico proyecto Box)
Herramientas necesarias
- Soldadura de hierro
- Algunos soldadura
- Una sola capa PCB (porque Inicio grabado mina para esto reduce ruidos en el circuito y las señales no deseadas y siendo un circuito de pruebas grabado su propio PCB se recomienda para obtener resultados exactos)
- (Opcional) máscara de soldadura
- Algunos cortadores fuertes (para hacer recortes en le recinto)
- Destornilladores y alicates
- y algunos ISO-PROPYL Alcohol o acetona podría funcionar bien para limpiar el residuo de fundente en PCB (sea necesario que usted limpie el flujo o puede causar algunos errores no deseados en su medidor de componente).
Vamos a empezar la construcción!!!!
