Primer orden máscara de Stormtrooper termoformados (4 / 9 paso)

Paso 4: Rodajas de edición de dibujos con Autodesk AutoCAD

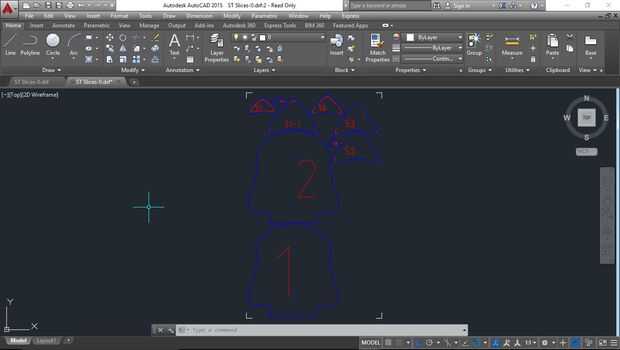

  • Abra cada archivo "DXF" usando Autodesk AutoCAD.
  • En el archivo dibujar 4 esquinas 0.5" largo en cada lado.
  • Pasar las 4 esquinas las 4 esquinas del archivo "DXF".
  • Borrar el rectángulo azul de 20 "x 12". Usted deberá mantener los 4 pequeños rincones como referencia para mantener los grados de dibujos originales.

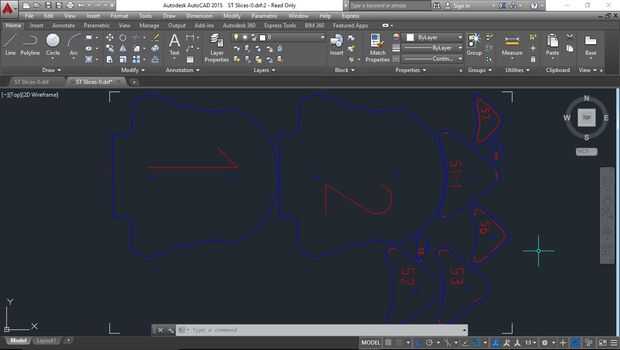

  • Gire 90 grados todos los objetos en el archivo, para definir todos los objetos en un arreglo de "Paisaje".
  • Gire a la derecha el botón rojo para encender la serie H 5 Gen CO2 Laser de escritorio.
  • Pulse el botón "Inicio" para la máquina establecer las coordenadas de origen.
  • Abra su "completo espectro láser Retina 3D grabado" App. Como anteriormente han encendido la máquina del laser y establece en "Casa", entonces el cuadro de diálogo en la esquina inferior izquierda tiene que demostrar: "conectado XXX.XXX.XXX. XX alojados".

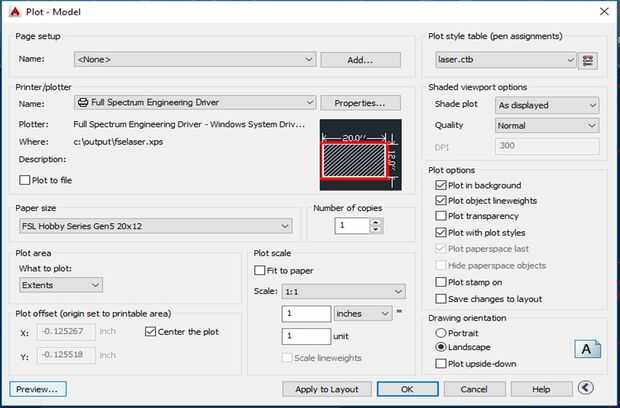

  • Volver a AutoCAD y marca el archivo como sigue: seleccione "Controlador ingeniería de espectro completo" como el impresora/Plotter. Seleccione "FSL Hobby serie Gen5 20 x 12" como el tamaño de papel.
  • Seleccione "Grados" en el cuadro "Qué parcela".
  • Compruebe en la opción "Centro de la trama".
  • Deseleccione la opción "Ajustar a papel".
  • Seleccione "1:1" en la casilla de "Escala".

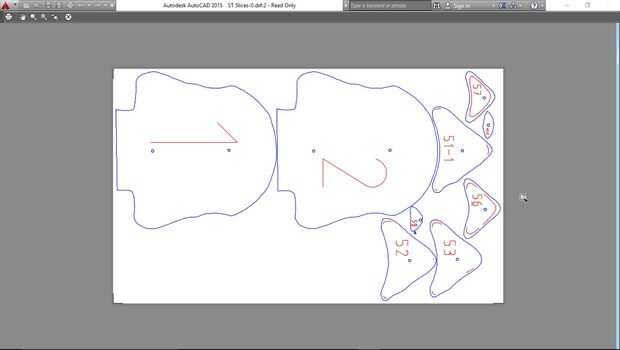

  • Haga clic en el botón "Vista previa". El resultado debería parecerse a la imagen adjuntada.
  • Haga clic en el icono de "Conjura".
