Muchas veces nos olvidamos de apagar aparatos como luces, ventiladores y aire acondicionado antes de salir de casa. Esto conduce a un despilfarro considerable de electricidad además de reducir la vida de los aparatos.
Aquí es un circuito que soluciona este problema por la detección de la ausencia de ocupantes en una habitación y cerrar automáticamente el poder 'off'. Se enciende el poder otra vez cuando alguien entra en la habitación. El mismo circuito puede ser utilizado para un dispositivo particular también, dicen, el acondicionador de aire.
El circuito aquí presentado es un controlador de luces de habitación automático basado en el microcontrolador. El microcontrolador junto con el amplificador operacional LM324 está conectado con dos unidades de sensor IR para contar el número de personas que van dentro y el número de personas que salen. Cuando el número de personas dentro de habitación es cero, desconecta automáticamente la potencia. Cuando alguien entra en la habitación, los incrementos de contador y el poder de la sala se restaura. El número de personas dentro de la habitación se muestra en un display de siete segmentos.
Descripción del circuito

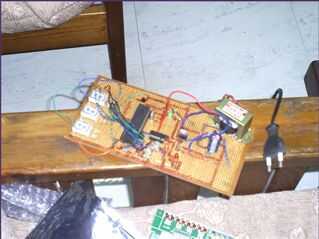

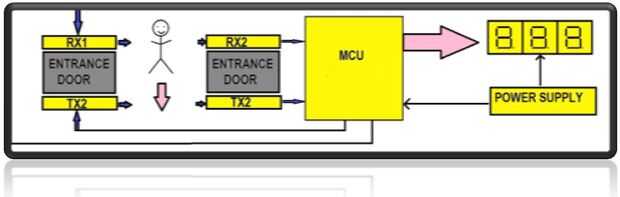

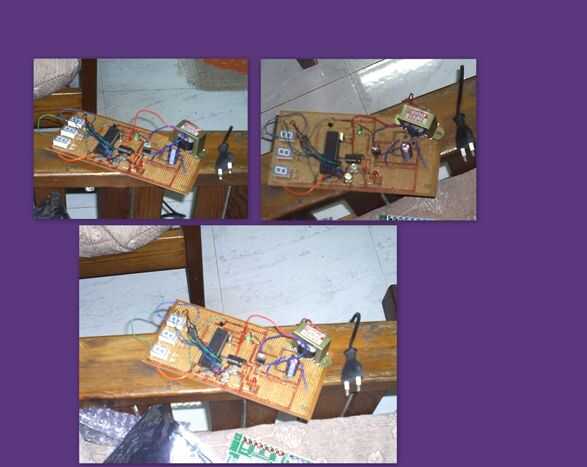

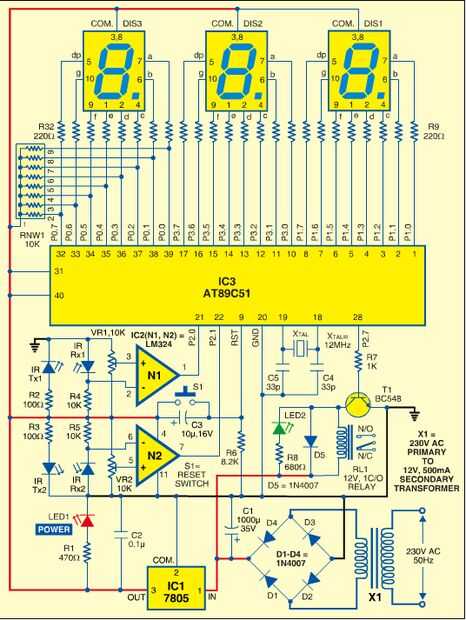

En Figura 1 y el circuito en la figura 2 se muestra el diagrama de bloques del controlador de luces sensor de presencia. Para obtener la fuente de alimentación del circuito, 230V, corriente alterna de 50 Hz es renunció por transformador X1 para entregar una salida secundaria de 12 v, 500 mA. La salida del transformador es rectificada por un rectificador de onda completa formado por los diodos D1 a D4, filtrada por el condensador C1 y regulada por IC 7805 (IC1). C2 condensador desvía las ondas presentes en la fuente regulada. 5V regulados se usa para los receptores son para ser montado en los marcos de enfrentados de la puerta que el transmisor infrarrojo luz cae directamente sobre el detector en el lado de alimentación (consulte la Fig. 1). Cubrir los receptores infrarrojos con una máscara para proteger éstos de luces de ambiente.
Las señales infrarrojas de IR TX1 y TX2 IR continuamente caen en RX1 de la IR y IR RX2, respectivamente. Las señales detectadas por RX1 y RX2 son alimentadas a invertir la entrada los pines 2 y 6 de comparadores N1 y N2, respectivamente.
Normalmente, los comparadores en los pines 1 y 7 son altas que se dan a microcontrolador puerto pines P2.0 y P2.1, respectivamente. Cuando alguien pasa por la puerta, los rayos infrarrojos son interrumpidos y las salidas del comparador baja. Microcontroller AT89C51 incrementos/decrementos la cuenta dependiendo de la dirección del movimiento.
Microcontrollers AT89C51 es el corazón el controlador automático de la habitación. Es un microcontrolador de 8 bits con 4 kB de flash programable y borrable memoria de sólo lectura (PEROM), 128 bytes de RAM, 32 líneas de entrada/salida (E/S), dos temporizadores/contadores de 16 bits y una arquitectura de cinco-vector interrupción de dos niveles, un puerto serie full-duplex, oscilador on-chip y circuitos de reloj. Power on reset es proporcionada por la combinación de la resistencia R6 y el condensador C3. Interruptor S1 se utiliza para rearme manual.
Un cristal de 12MHz y dos condensadores de 33pF proporciona la frecuencia de reloj básico para microcontrolador AT89C51. Tres displays de siete segmentos (DIS1 por DIS3) está interconectado con el microcontrolador a través del puerto 0 y puerto 1 puerto 3, que se utilizan para mostrar el número de personas dentro de la habitación. Puerto 0 se tiró alto con red de resistencia RNW1. Puerto pin P2.7 unidades relé RL1 para controlar el poder.
Cuando alguien entra en la habitación, el comparador salidas desciendan y Puerto pin P2.7 va alta. Transistor T1 conduce en saturación para energizar el relé RL1. D5 diodo actúa como un diodo de rueda libre. Resistencias R9 por R32 se utilizan para limitar la corriente a través de los segmentos del display de 7 segmentos. Valores de VR1 y VR2 se utilizan para ajustar la tensión de umbral de comparadores N1 y N2, respectivamente.
