Paso 2: diseño

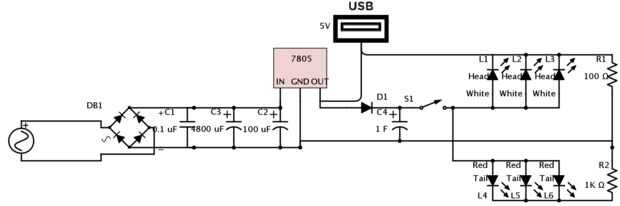

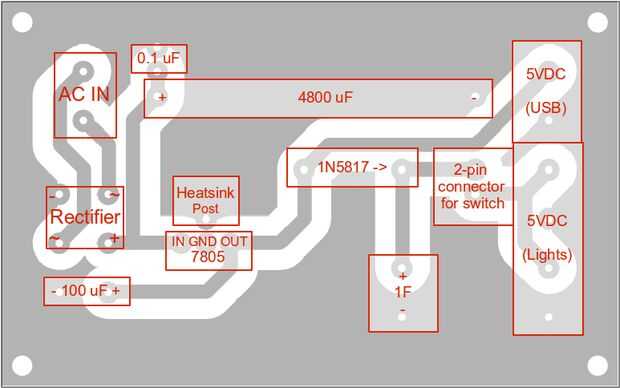

He añadido un diagrama del circuito (hecho en SchemeIt de Digikey), para aclarar lo que está sucediendo. Es bastante sencillo, pero garantiza una pequeña explicación.
Diodo puente (DB1)
Se puede ver que la fuente de alimentación de CA en el lado izquierdo está conectada a un puente de diodos. Esto efectivamente convierte la CA de la dinamo a DC, que pueden utilizar LEDs y baterías.
Suavizado de los condensadores C1 y C2
A continuación hay unos condensadores 0.1 uF y 100 uF, suavizar la tensión de la dinamo, que es bastante ruidosa. Esto le ayudará a introducir una tensión relativamente constante en el regulador de tensión 7805.
Alisa el condensador C3
Este capacitor de 4800 uF es para asegurarse de que hay un flujo constante de 5V al cargador (y luces), incluso si la dinamo desliza un poco. Mantiene el teléfono de la conmutación entre modo mientras que montar a caballo de carga.
Regulador de voltaje 7805
Una dinamo se supone que la salida de 3W, ~ 6V en ~ .5A. Elegí un 7805 porque tenía una colocación alrededor, está clasificado para la 1A y la única baja-deserción reguladores tuve fueron calificados de 500mA. Con un multímetro he encontrado que podría conseguir bastante fácilmente, alrededor de la dinamo de 12 voltios por lo que abandonó la baja deserción escolar para el 7805, que requiere generalmente al menos 7V en salir 5V. También pensé que podría ser capaz de obtener más de 500mA de la dinamo. Lo pongo en un disipador de calor ya que podría estar un poco caliente dependiendo de qué tan rápido voy.
USB 5V
Esta salida es aprovechada antes el interruptor para que las luces se apagan sin afectar la carga.
Interruptor S1
Esto le permite girar las luces durante la carga (para cargar durante el día).
Diodo D1
Se asegura que sólo las luces alimentan de C4 en las paradas. Un teléfono móvil drenaría C4 en un par de segundos sin esto.
Potencia condensador C4
Se trata de un 5V 1F supercap, y mantiene las luces encendidas en las paradas para 4-5 minutos.
El resto es bastante claro en el diagrama, pero voy a intentar responder a cualquier pregunta que pueda tener.
