Paso 2: El diagrama esquemático con la discusión de Hardware!
LA FUENTE DE ALIMENTACIÓN:
He agregado dos variantes de la fuente de alimentación. Incluye una fuente de alimentación USB, y se incluye un regulador de 5v LM7805 IC. Puesto que el PIC10F222 y el relé de 5v requieren 5v, cualquiera de estas soluciones funciona. Puesto que este proyecto se basa en el USB, nos concentraremos más en mediante el puerto USB desde el ordenador como fuente de alimentación. Ahora, hay mucho debate acerca de cuanta corriente puede suministrar su puerto USB. He utilizado minas para aplicaciones que requieren 400mA. Según tengo entendido, el máximo absoluto que puede suministrar el puerto USB es de 500mA. Algunas personas sugieren que puertos USB pueden apoyar solamente de 100mA, pero creo que esto es sólo el caso para algunas configuraciones de puerto USB. A pesar de todo, este dispositivo consume menos de 100mA cuando el relé está activado, y no he tenido ningún problema en absoluto. Para ser más específico, mi dispositivo consume alrededor de 10 mA en reposo y 50mA cuando el relé está activado.

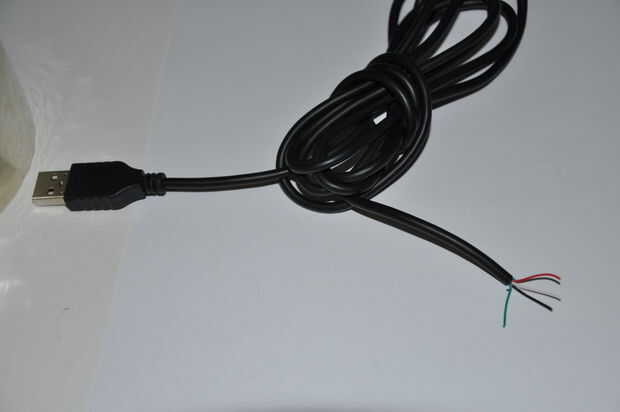

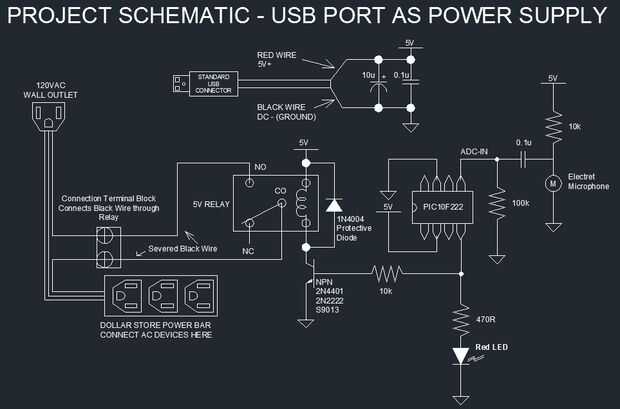

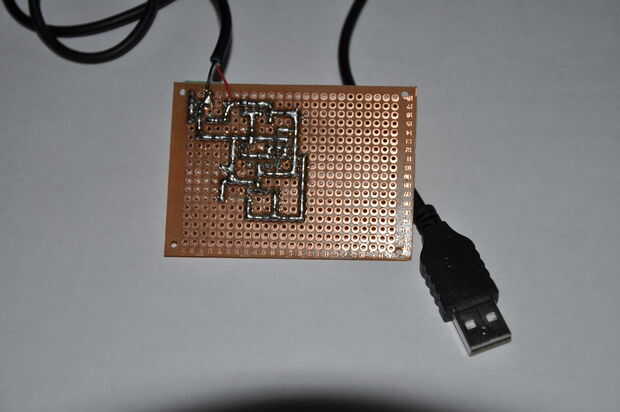

Conseguir a él... Si corte un cable USB estándar, usted verá un montón de cables. Usted sólo está interesado en el cable rojo (positivo 5VDC) y negro (C.C. tierra - negativo). Estas son sus conductores de alimentación que se aplicarán a 5VDC para la claqueta. Hay dos condensadores en paralelo con los cables rojo y negro. El condensador de 10uf es de rizo y la 0.1uf capcaitor es un condensador de desacople. EXCEDER de 10uf. De hecho, los 5v en el puerto USB ya es extremadamente estable, por lo que no es necesario utilizar este condensador. Allí coloqué para el rendimiento. Un "Por si acaso" tipo de cosas. 0.1uf condensador de desemparejamiento es para filtrar cualquier señales de alta frecuencia que pueden estar en la línea por una razón u otra. Cuando enchufa, el condensador parece un corto muerto en la línea durante unas milisegundos. El puerto USB puede soportar esto, pero si se utiliza un condensador de valor grande, tarda más tiempo en cargarse, y que potencialmente pueden dañar el puerto USB.

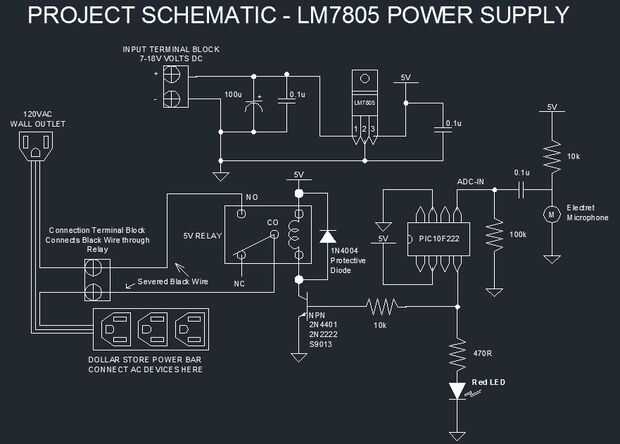

En caso de utilizar un regulador de 5v LM7805, necesita 7VDC mínimo a la entrada de pin, que es el pin #1 para regular la salida a 5v. Es el medio perno, perno del #2. El tercer pin, pin #3 es la salida de 5v regulada. Siempre colocar un condensador de 100uf a la entrada y un 0.1uf condensador en la salida. La ondulación potencial 100uf suaviza la entrada como la 0.1uf condensador actúa para filtrar cualquier picos de alta frecuencia no deseados en la línea. En este caso, supongo que el usuario va a utilizar una verruga de la pared, por lo que he colocado condensadores de desacople en la entrada y la salida del LM7805. Si está utilizando una batería como el voltaje DC de entrada, no vas a necesitar uno de estos condensadores. Normalmente se utilizan si se usa una fuente como la fuente de entrada.
EL MICRÓFONO DE ELECTRET:
El micrófono electret es un micrófono pequeño pequeño que tiene dos conductores; un positivo y un negativo. El lado negativo se denota generalmente por un cable negro, o un pequeño anillo negro alrededor de la cabeza. En este circuito, tenemos el negativo conectado directamente a la línea de tierra de CC. Tenemos una resistencia de 10 k en conectada en serie con el micrófono que es 100% necesario. No sólo para proteger el micrófono, pero para que tengamos un espacio donde nos podemos acoplar una señal de. Si tenemos el micrófono conectado directamente a la línea de 5v, no podríamos acoplar cualquier señal desde el sensor a la MCU. Hay un 0.1uf condensador conectado entre el pin positivo del micrófono con el conector ADC en el PIC10F222. Cuando el micrófono capta un ruido, la señal se acopla a través del condensador a la entrada ADC del MCU. Esta señal es muy pequeña. El condensador actúa para eliminar la señal de la componente de DC. La señal está acoplada es una señal de audio de AC. Este condensador es CRUCIAL! No salir de casa sin ella =) hay una resistencia de ohmios 100 k en paralelo con el ADC de entrada y la línea de tierra. Esto puede no ser necesario, pero he añadido este condensador como una purga de alta resistencia que se hará cargo de cualquier posible señal en las líneas que no están directamente relacionadas con las señales de audio desde el micrófono. Puede que no sea necesario, pero yo siempre uso uno.
EL PIC! 0F222 microcontrolador (MCU):
El cerebro! Esta nena hace todo por nosotros. Muestras de la entrada del ADC, se encarga de procesar la información introducida y establece condiciones de salida de nuestro. Actúa para muestra el voltaje en la entrada del ADC, procesarla y bajo las condiciones adecuadas, activar o desactivar los controles de relay.that nuestra carga AC. Requiere una fuente de alimentación de 5VDC (Pin #2) y DC Tierra (Pin 7). La entrada de ADC asignada es Pin #5 (GPIO, 0), y el pin que actúa como el que activa el relé de salida es el pin #4 (GPIO, 1). GPIO es el nombre que se utiliza para describir un puerto de E/S (puerto de entrada o salida). Programación determina si una GPIO actúa como una entrada o salida. Busque esto en la programación!
EL CIRCUITO CONTROLADOR DE RELÉ:
Obviamente no podemos conducimos AC con nuestra piddly poco USB fuente de alimentación 5V, así que vamos a tener que utilizar un relé para encender la fuente de alimentación de 120 VCA. Este relé SPDT (un polo doble tiro) de 5v sencilla requiere 5v a lo largo de la bobina para activar el circuito. Si no sabes mucho acerca de relés, sugiero leer más sobre ellos en línea. Sin embargo, voy a salir en un poco de detalle aquí. La salida del PIC no puede apoyar la corriente suficiente para conducir el Relais. Necesitamos usar un transistor para el relé por hundimiento alimentación directamente desde la línea de alimentación 5v. El PIC conduce el transistor, que acciona el relé. El PIC envía una señal positiva (5v) a la base del transistor de NPN para encender el transistor. Hay una resistencia protectora de 10 k entre el PIC y la base del transistor. Cuando se aplica alimentación a la base del transistor, energía en el colector se hunde a través de al emisor, que esté conectado a tierra. El colector está conectado a uno de los pines de la bobina en el relé. El otro pasador de bobina el relé está conectado a la fuente de alimentación de 5v. Cuando el transistor se enciende, energía está conectada a la bobina a través del transistor, y crea un campo magnético que actúa para conectar el contacto común del relé al pin NO (normalmente abierto). Por defecto, el pin común está conectado al pin de NC (normalmente cerrado). Hay un diodo protector que debe ser conectado entre la fuente de 5v y el colector del transistor. El cátodo más ser conectado a la fuente de 5v, y el ánodo debe conectarse con el colector del transistor. Si invierte esto, vas a soplar su fuente cuando el relé se enciende. También vas a dañar potencialmente su transistor NPN de pequeña señal. NO INVIERTA! Cuando se desactiva el relé, el campo magnético a lo largo de la bobina colapsa y se crea un pico de voltaje grande. Este punto se suprime por el diodo. IT debe colocarse con el fin de proteger su transistor y su fuente de alimentación, que es su puerto USB.
LA CONEXIÓN DE CA:

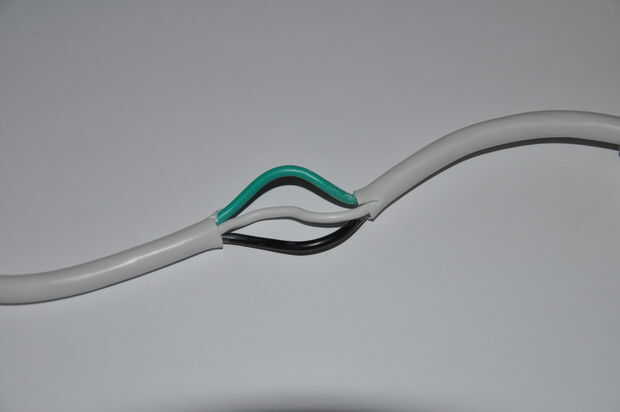

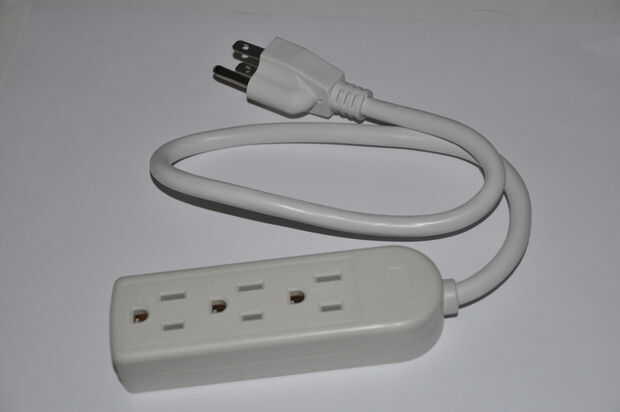

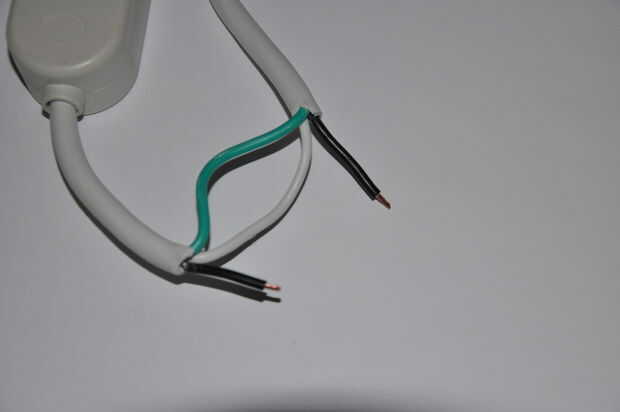

Ante todo, ser cuidadoso cuando se juega con el AC. Puede matar si no tienes cuidado. Sea muy cauteloso y reflexivo con CA. Lo que he hecho aquí, es que he tomado una barra de poder de tienda de dólar, y he corte cuidadosamente el aislante circundante que sostiene el alambre neutro (blanco), el cable negro (caliente) y el cable de tierra de tierra (verde). Asegúrese absolutamente que no corte el aislante en los cables de colores. Cuando todos los tres cables están expuestos, y usted está seguro de que no ha mellado el aislamiento en los cables de coloreados, cortar el cable negro y la tira sobre una cuarta parte de un centímetro del aislamiento negro en ambos de los extremos cortados. ASEGÚRESE DE QUE EL ENCHUFE NO ESTÁ CONECTADO A LA PARED! Cuando usted tiene estos cables expuestos, una de ellas conectar al pin común de relé y el otro al pin normalmente abierto del relé; preferiblemente a través de un bloque de terminales. Asegúrese de que ninguno de los cables está expuesto, por lo que no hacen daño a sí mismo al conectar el dispositivo a la salida de la CA. Cuando el relé se activa, vuelve a conectará el cable negro cortado. Si tienes un aparato conectado en la barra de energía, y se activa el relé, la corriente alterna se aplicará para el aparato que ha enchufado.
SI USTED ESTÁ SEGURO SOBRE ALGO, O TIENE ALGUNA PREGUNTA, NO DUDE DE MI CORREO A TRAVÉS DE INSTRUCTABLES Y LO CONSIGUE LE =)
