Power Over Ethernet (PoE) adaptador (8 / 8 paso)

Paso 8: observaciones

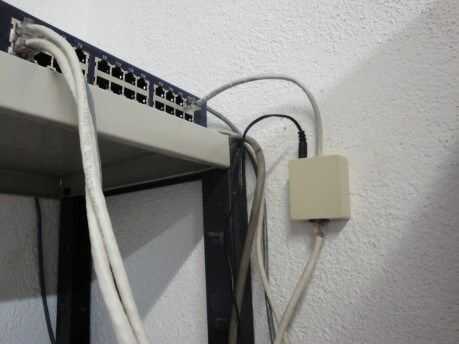

Una vez más recordamos que en el inyector y el splitter, los consejos de los pares 4, 5, 7 y 8 (azul, azul/blanco, marrón/blanco y marrón) deben ser cortado e izquierdo en circuito abierto. Si esto no se hace o si hay cualquier tipo de anomalía que impone tensión en los pernos, los dispositivos de red se ha dañado. Es necesario garantizar que estos pernos se dejan abierto, preferiblemente incluso aislado.

Como se mencionó anteriormente, la tecnología PoE utiliza los 2 pares trenzados que no se utilizan en el cable de ethernet, sin embargo, esto sólo es cierto para las redes 10 y 100 Mbps. Redes de 1 Gbps ya utilizan todos los pares para transmisión de datos, por lo que la tecnología PoE se aplica diferentemente, a través de una técnica llamada Phantom Power, por lo tanto, este adaptador no es la adecuada para esas redes.

Para evitar el riesgo de dañar los dispositivos de red, nunca se recomienda inyectar la señal de PoE directamente en cualquier lugar pero el splitter, a menos que sea absolutamente seguro acerca de las características del dispositivo y sobre lo que está haciendo. El inyector y divisor deben siempre usarse juntos.

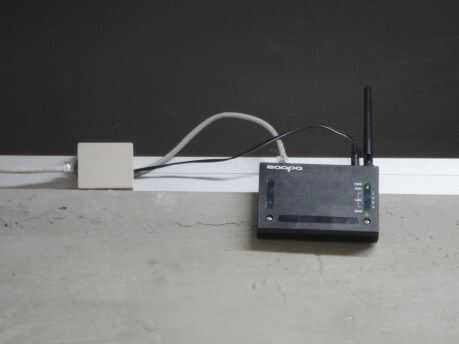

De acuerdo con la aplicación, deben considerarse caídas de tensión. Para la mayoría de las aplicaciones, especialmente para potencias bajas, caídas de tensión en un cable PoE se omiten, sin embargo, para distancias más largas que empiezan a tener valores considerables que pueden cambiar el rendimiento de los dispositivos de red. Si la caída de voltaje es relevante, entonces debería considerar aumentar la tensión de alimentación con el fin de compensar las gotas a través del cable y tensión nominal del aparato en sus terminales. En nuestro caso, el router es menos de 5 metros camino del interruptor, por lo que la caída de tensión es irrelevante. Para largas distancias deben ser calculadas y considerados. Máxima tensión utilizado en sistemas de PoE es 57VDC.

Si no está seguro acerca de la red, acerca de los dispositivos, sobre su funcionamiento o sobre lo que está haciendo, entonces se aconseja no para hacer cambios, bajo el riesgo de dañar los dispositivos de red, y no somos responsables por cualquier tipo de daño. Hagas lo que hagas, hazlo bajo tu propio riesgo.
