Paso 6: Cómo se ve

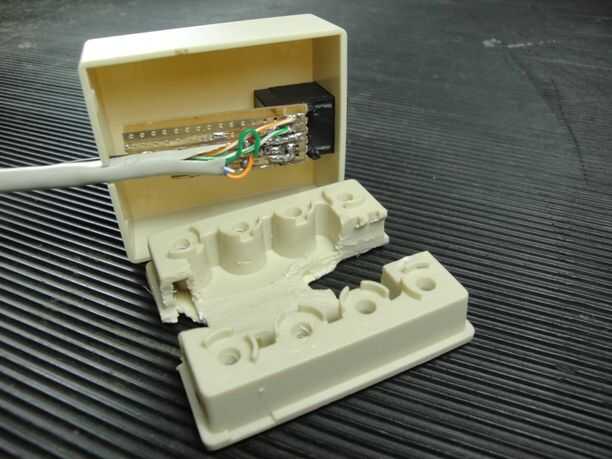

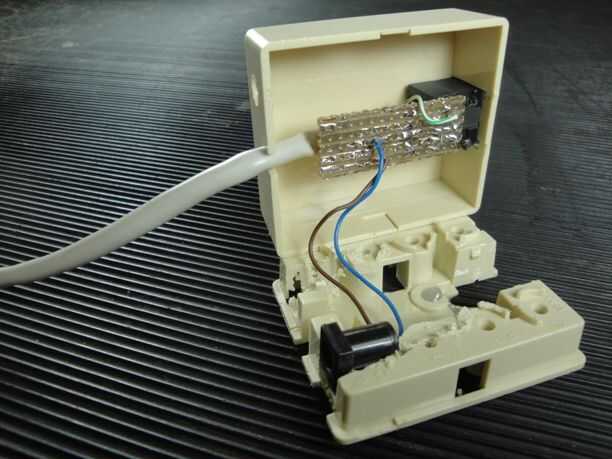

En la segunda imagen vemos el conector RJ45 que recibirá la señal de PoE, donde luego los datos se separarán de la alimentación. Los datos se enviarán a través de que la punta del cable de Ethernet, que se conectará con el Router inalámbrico. La alimentación es enviada a través de otro cable y conecte el enchufe de CC al poder el Router, sin embargo no es visible en esta imagen está detrás del cable Ethernet.
Antes de intentarlo, probamos la conductividad de cada pin, para que conectar el inyector y el splitter con un cable Ethernet y luego comprobar si los pines 1, 2, 3 y 6 habían continuidad del inyector para el divisor y lo mismo con los conectores de CC. También Probamos si pines 4, 5, 7 y 8 no tienen continuidad, una vez que se cortan en los adaptadores y abrió sus puertas en cada lado de la izquierda. Finalmente probamos los pernos adyacentes para asegurarse de que había no hay cortocircuitos en cualquier lugar.
