Power over Ethernet para frambuesa Pi (1 / 3 paso)

Paso 1: Ordenar los suministros

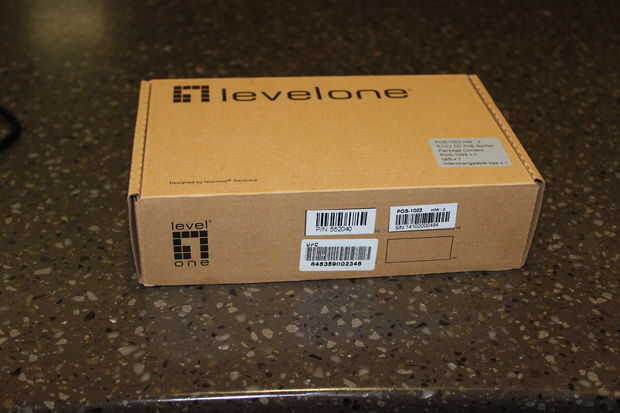

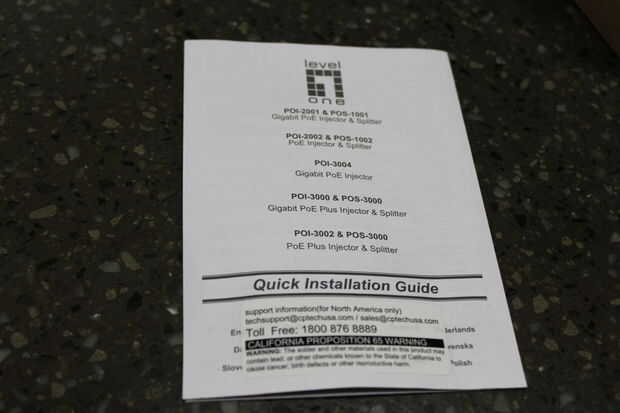

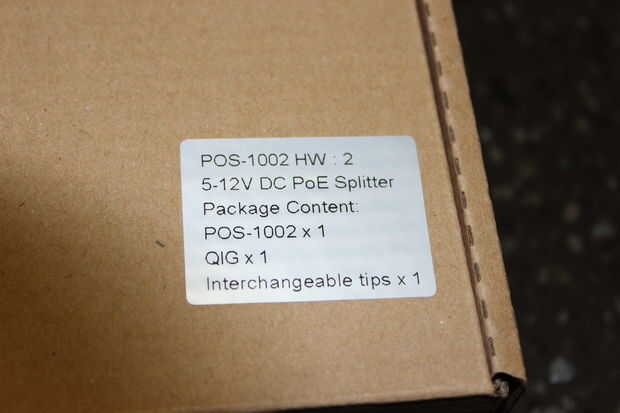

En mi búsqueda para esto fui a Amazon y encuentra a este PoE 1 separador diseñado para no PoE habilitado cámaras IP. También noté que era cambiable entre 12 voltios, 5 voltios y 9 voltios.

Según las especificaciones que encontré en línea, este modelo puede manejar hasta 2 amperios en 5 voltios. Se trata de la misma potencia que mi fuente de alimentación del teléfono se apaga y utilizo generalmente para mi Pi.

Para la prueba (para no destruir mi interruptor de lujo), estoy usando un inyector PoE eso sigue la 802.3af IEEE estándar que mi switch y el divisor también están diseñados para utilizar. Ten en cuenta, Cisco salir con un estándar antes de IEEE creada el 802.3af estándar así que ten en cuenta que queremos IEEE, no Cisco norma!

Esta es la lista de fuentes:

  • Frambuesa Pi (cualquier modelo con entrada de red y potencia de Micro)
  • Splitter PoE (mina de aquí)
  • (Opcional) Inyector PoE
  • Cable USB Micro destructible
  • De la soldadura
  • Tubería del encogimiento del

Herramientas

  • Soldadura de hierro
  • Peladores de alambre
