Paso 4: Construir el controlador
-NES Controller (a partes de la cosecha)
-8 x interruptores momentáneos
-8 x 47 k resistencias
-zócalo de dip 16 pines (opcional)
Este es un tema complejo basado en el sistema que va a modificar. Consolas nueva generación utilizan muchas piezas diferentes, interruptores y micro controladores, por lo que será hasta que investigación o encontrar la manera de modificarlos según tus necesidades.
Un método que puede funcionar es simplemente montar la tarjeta controladora entera dentro de tu portátil aunque esto es muy difícil de solucionar y a menos que haga un caso personalizado será muy incómodo sostener. Otro método es cortar la placa a lo largo de las zonas menos pobladas y luego vuelva a cablear cualquier rastro que cortó. Esto le permitirá cambiar el controlador de la mitad de en las áreas de tu portátil que es más cómodo. La desventaja de esto es que como subir en generaciones de consola el PCB de los controladores más poblada con rastros y más complejo, por lo que será difícil trabajar con este método.

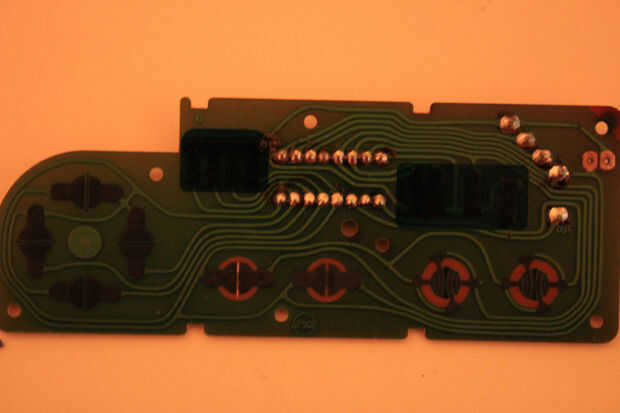

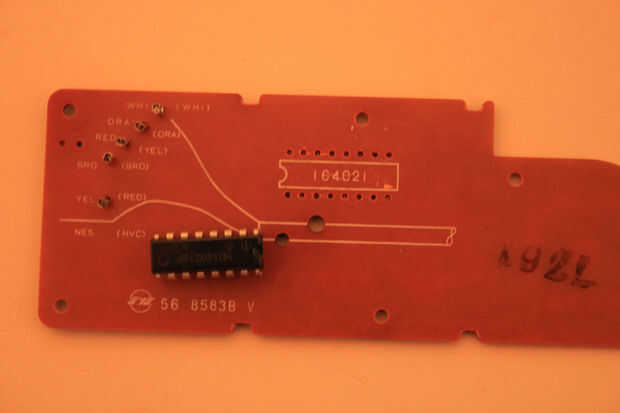

La forma final, que voy a mostrar, sólo está destinada a ser utilizado en el más simple de los controladores ya que básicamente requiere que reconstruir totalmente el controlador desde cero. Primero necesita abrir el controlador NES para cosechar el IC de él para su uso con los controladores personalizados. Sugiero usar una pistola de aire caliente o soplete para este ver cómo dirigir todos los bolos con un hierro está cerca de imposible. Otra forma de quitarlo es anotar y ajustar el PCB hasta que sólo tiene el IC y luego trate de retirar el PCB restantes con alicates y un soldador.

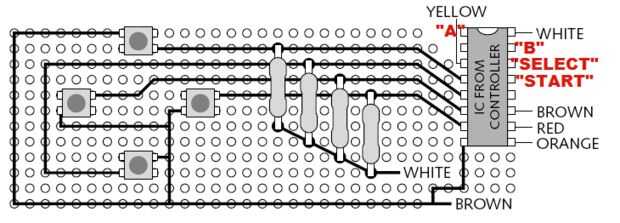

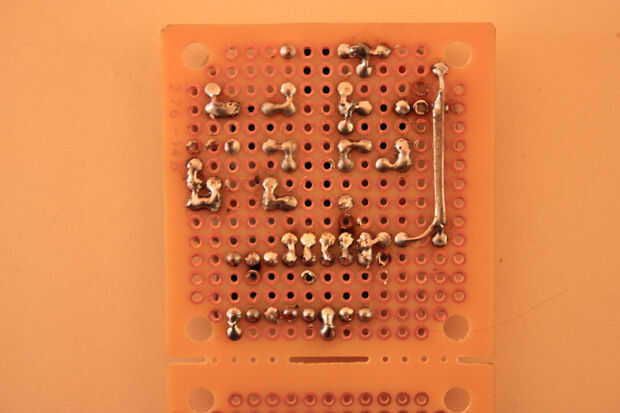

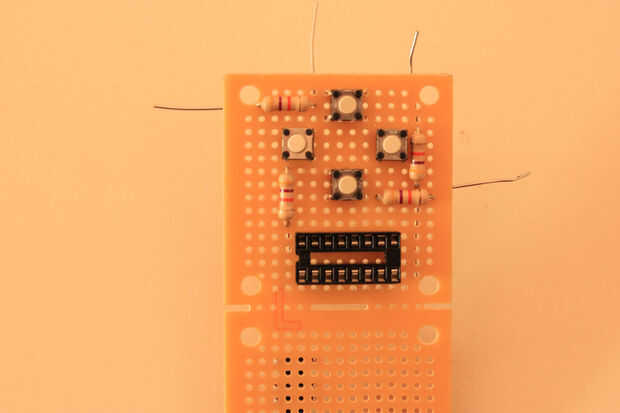

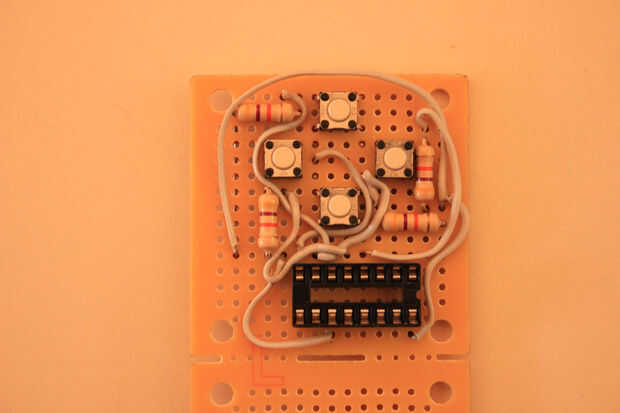

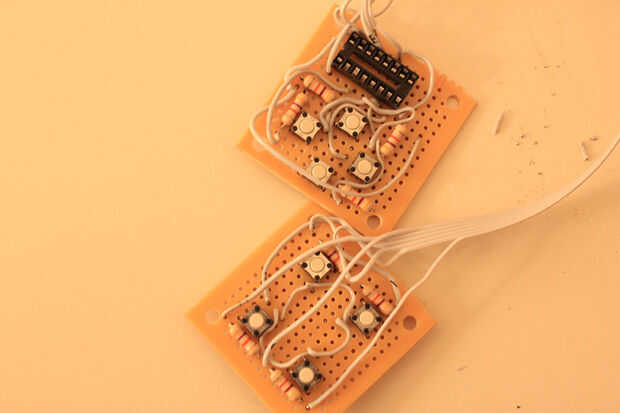

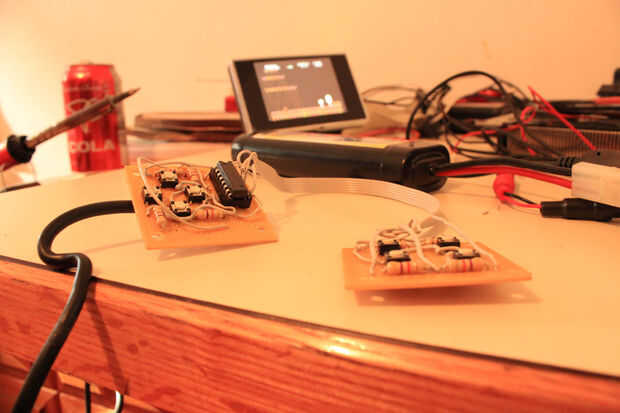

Construcción de este regulador va a ser difícil de explicar así que confiando en el esquema va a ser una necesidad. Básicamente todos de un lado de los interruptores conducen a un carril común que conduce a la patilla marrón en la IC, así como el perno inferior en el lado izquierdo. Entonces al otro lado de los interruptores en una alambre resistencias de lado y siga a través a sus respectivos pines en la IC. Desde allí al otro lado de las resistencias está conectado juntos y en el perno de la blanco. En el esquema el único lado que se muestra es el D-pad, aunque el disco de A/B/Inicio/seleccione está atado con alambre del mismo modo y luego soldado a sus correspondientes pines en el IC que he marcado porque el esquema original no los tienen. Encontré que si mantienes las resistencias tan cerca de los interruptores como sea posible ayuda a reducir el tamaño de la Junta. También utilizar cinta de cable IDE para unir los dos tableros es la forma más fácil/más limpio que he encontrado hasta ahora unir las dos medias es junto. Una vez que sus tarjetas controladoras de soldar juntos, puede tomar los pines marcados con colores y soldarlos a sus puntos de soldadura apropiadas en los juegos de PCB para el jugador 1. Lamentablemente no tengo una foto de esto (o por lo menos uno que hará de este paso cualquier más claro porque estaba usando los cables de colores no), pero si nos fijamos en el enchufe existente usted puede fácilmente imaginar que colores van en el tablero. Al principio utilizaba la interfaz existente de enchufe en la consola, pero corrí fuera de sala en mi caso para que me los quité y soldar los cables directamente a la consola del PCB. Si usted puede diseñar su propio caso recomiendo usar los puertos existentes ya pueden desconectar su controlador para otros proyectos, no sólo puede incluir un puerto de controlador femenino en tu portátil atado jugador 2 para que pueda jugar con un amigo.
