Paso 3: Reguladores y amplificadores
** Video Amp **
-Transistor 2N4401
-resistencia de ohm 33
-resistencia 330 ohm
** Regulador de voltaje **
regulador de-7805
-2 x condensadores (yo usé dos que rescatado de la RF Junta 470uf y 100uf)
** Audio Amp **
-LM386o NTE823
s -2 x 100uf condensador
-0.047uf condensador de cerámica
-condensador de 10uf
-resistencia de ohmios 10
-1 k potenciómetro
-Altavoz
En algunas consolas, específicamente de la NES, puede que necesite reconstruir varios amplificadores y reguladores de voltaje, usted puede han destruido en los pasos anteriores para reducir de tamaño. Para la mayor parte del diseño de estas piezas son Cruz compatible como cambiar hacia fuera las piezas correctas para su sistema. Por ejemplo no vas a usar un regulador de 5v 7805 para un sistema que necesita 12v como el Xbox 360.

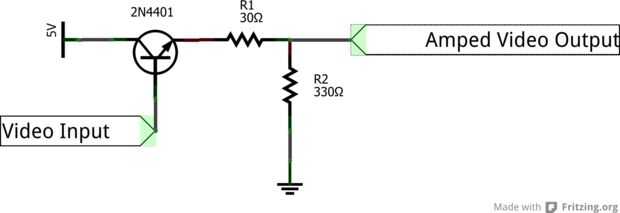

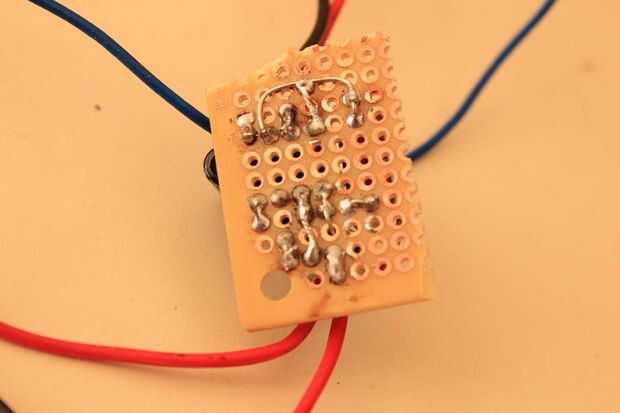

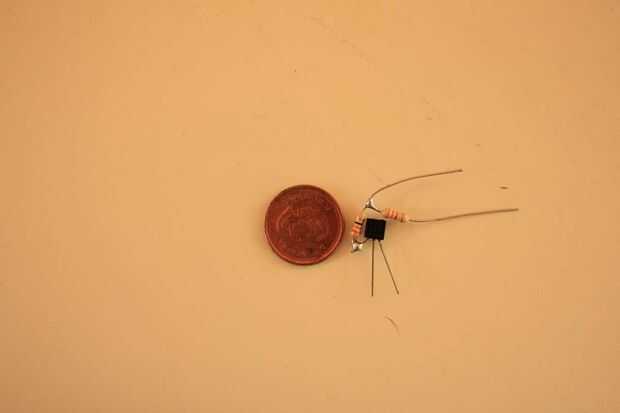

Primero vamos a construir el video amplificador que es base del transistor 2N4401. Este es un circuito muy simple y no necesita tanta explicación. Esencialmente tiene entrada de video y entrada de 5 voltios en el transistor, y luego tienes tu salida de video en dos resistencias. Una resistencia a su dispositivo de salida de vídeo, la pantalla LCD, y la resistencia de otro va a tierra. Como se puede ver el circuito es muy pequeño (del tamaño de un centavo) y es fácil de montar en el dispositivo.

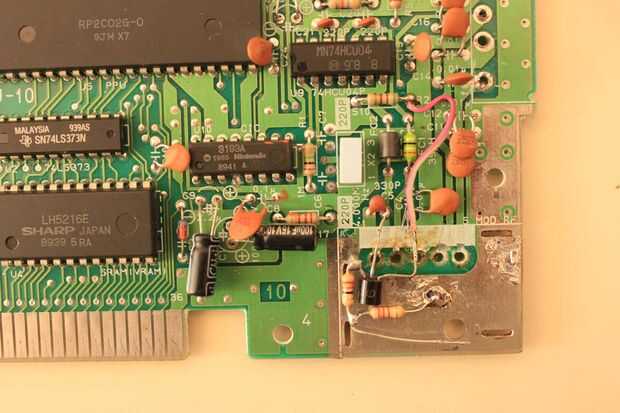

También puede notar que destruí completamente las almohadillas hacia los rastros donde el cuadro RF solía ser. Para solucionar esto simplemente seguí los rastros hacia arriba y soldadas al primer componente que vi. Los pines para las teclas de izquierda a derecha son salida de vídeo, salida de Audio, 5v y olvidé la secuencia de los dos últimos, pero se utilizan para el interruptor de power/reset que no utilizaremos.

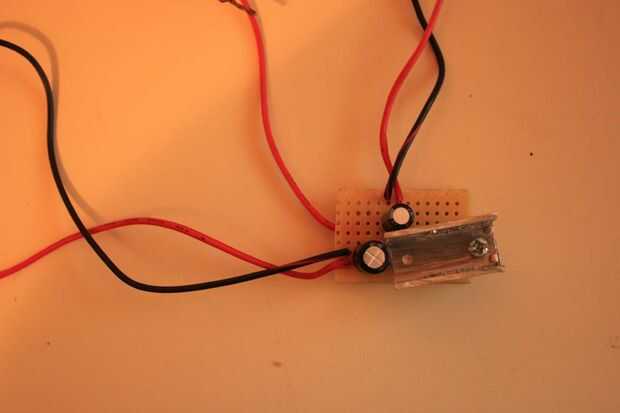

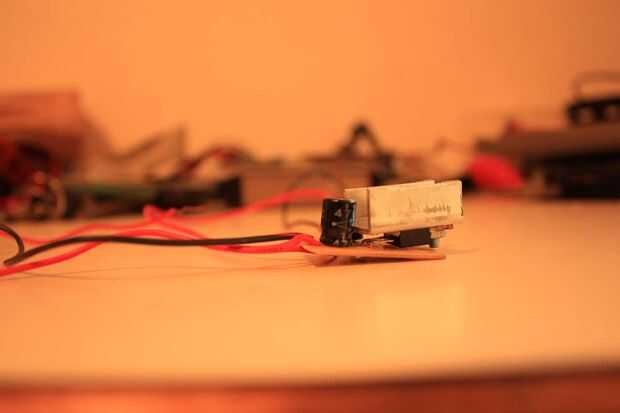

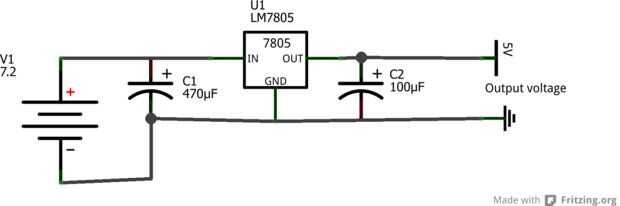

El circuito siguiente es el regulador de tensión. Ya hemos destruido la caja original de RF que vamos a necesitar una forma de convertir el voltaje de entrada de 7.2 de nuestra batería a un voltaje de salida de 5v para nuestra consola y la pantalla LCD. Esto es donde el regulador 7805 recuperado entra en juego. Básicamente la construcción de este dispositivo es simple, sólo deberás averiguar un diseño que funciona en base del esquema. Usé el condensador de 470uf como un búfer de entrada y el condensador de 100uf como un búfer de salida para suavizar la corriente de la batería y el regulador. El búfer de entrada no es realmente necesario porque la corriente de una batería es normalmente bastante limpia, pero una regla general es filtrar la entrada y salida de un regulador. En mi primera versión de este regulador he usado el condensador de 2200uf de la Junta de RF pero más tarde se dio cuenta de que esto no era necesario. La razón fue en la consola en primer lugar fue porque la wallwart había salida de una corriente alterna increíblemente ruidoso y fue utilizado como un amortiguador para reducir la ondulación de la corriente. También en versión dos con los condensadores más pequeños, I enredarse el disipador de calor fuera de la caja de RF original y había ajustado abajo y empernado al regulador para expulsar el exceso de calor.

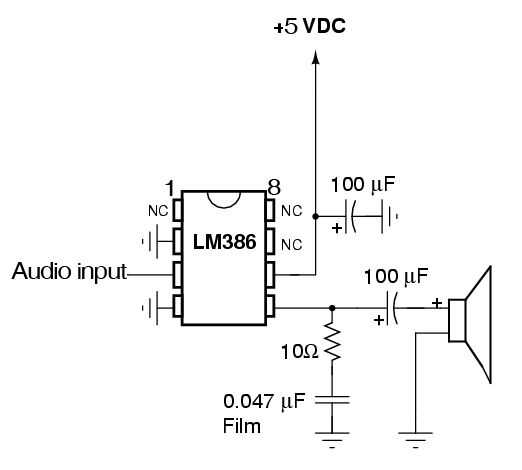

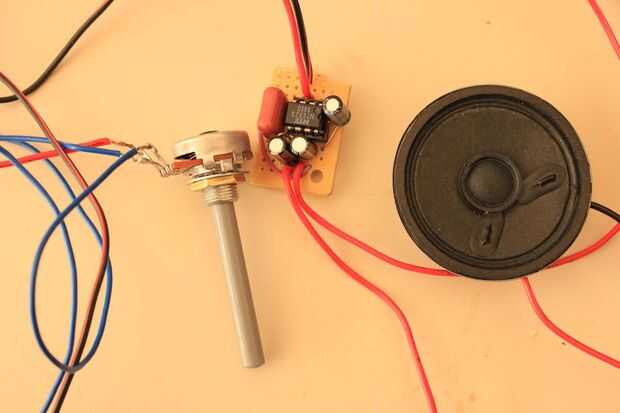

Me di cuenta que el volumen de salida de la consola era muy débil y esto no encaja en mis planes de un altavoz controlable. Había basado el amplificador de audio de la viruta del NTE823 que es el mismo que el LM386. Esto junto con el 1 potenciómetro k y un pequeño Altavoz y funcionó sorprendentemente bien. La salida del condensador de 10uf de lugar es una modificación en la hoja de datos que ajusta la ganancia de amplificadores cuando ciertos pins están puenteada en mono (por favor revise la hoja de datos, si recuerdo era pin 1 y 8). También puede poner una resistencia en línea con el condensador para controlar cuánta ganancia que recibe. Más sobre he aplicado en la salida del amplificador con un jack estéreo para crear una salida de auriculares que corta los altavoces cuando se conectan auriculares así como algunas otras características ingeniosas.
