Paso 3: Hacer las paletas de controladores
Las piezas que utilicé para hacer estas son:
-2 cajas de proyecto
-2 potenciómetros
-2 pomos (plata o negro )
-2 5mm LEDs (estos están disponibles en muchos lugares. Difusa que funcionará mejor para esta aplicación)
-2 resistencias 1 de k
-4 conectores de audio (2 para los controladores) y 2 para el gabinete
-2 Cables de audio (este es tipo de demasiado largo. Disponible un montón de lugares diferentes y longitudes)
-Alambre rojo, negro y verde para hacer las conexiones y mantenerse organizado
-Tubería del encogimiento del calor

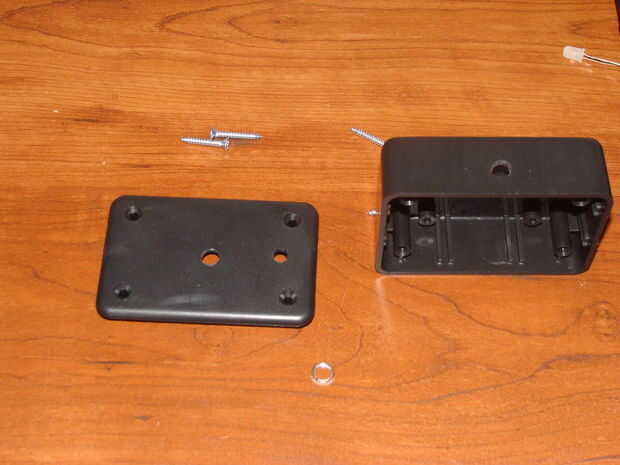

El primer paso es perforar algunos agujeros en la caja del proyecto. El tamaño de estos agujeros se quedarán a tu juicio, pero normalmente es bastante fácil de sostener algo hasta un pedacito de taladro y ver si es la correcta a utilizar o si necesitas un tamaño diferente. Un agujero debe ser perforado en el centro de la tapa para el potenciómetro de palillo a través. Otro agujero debe ser perforado en el centro del frente de la caja del proyecto para la toma de audio a perno en. Finalmente se perfora un agujero para el LED cerca del borde de la tapa. Sólo se utilizará este LED de indicación de energía.

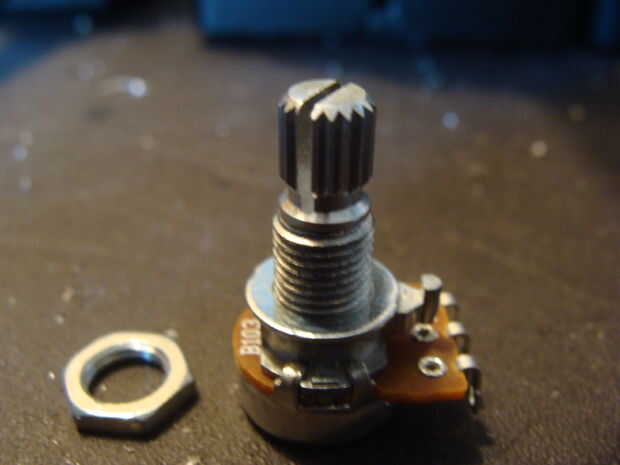

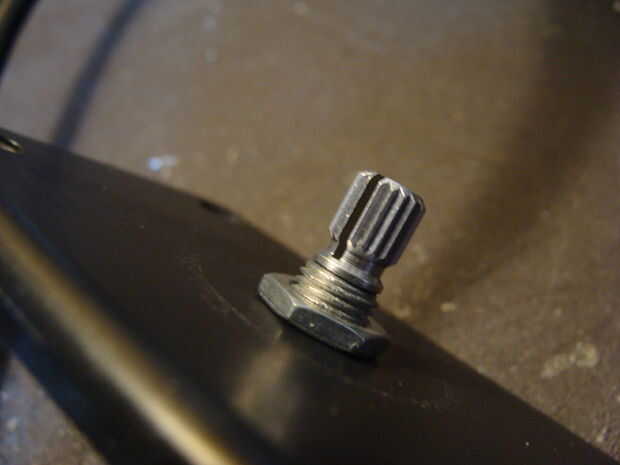

La siguiente cosa a hacer es el potenciómetro del perno en su lugar. Tornillos en el agujero en el centro de la parte superior de la caja del proyecto que fue perforada.

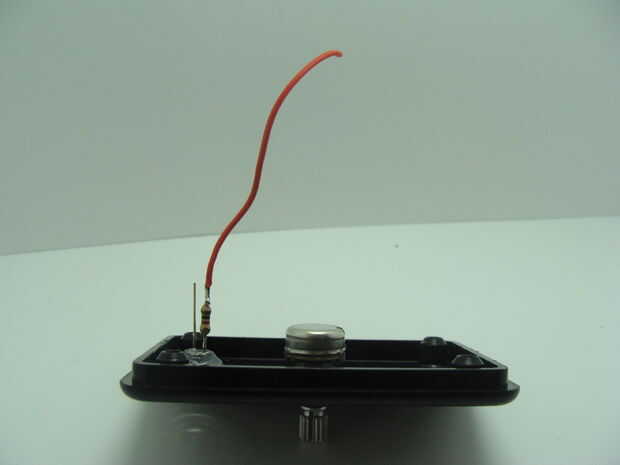

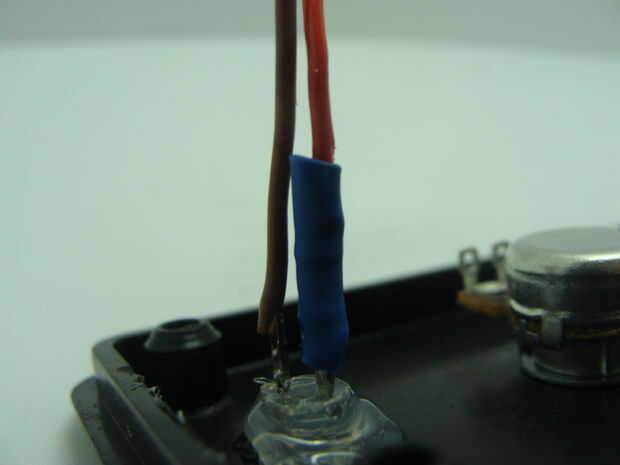

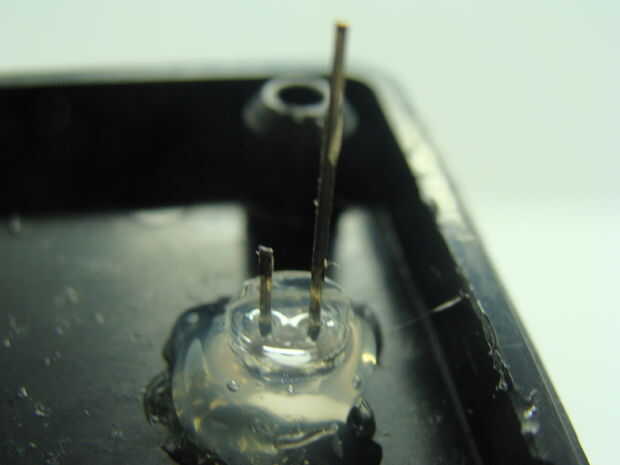

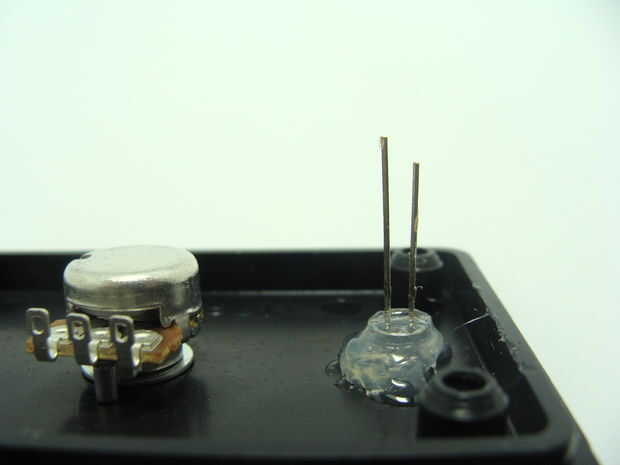

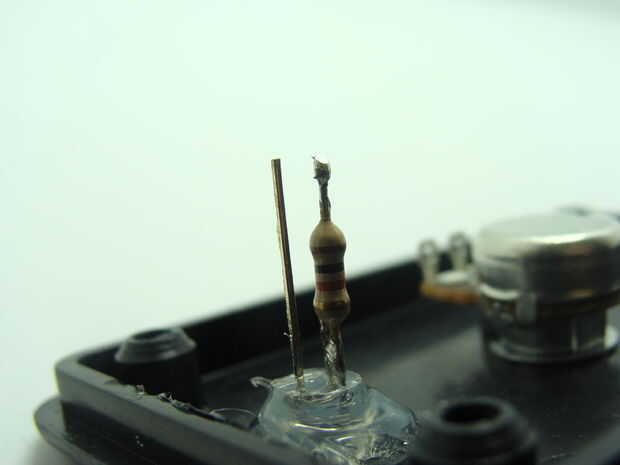

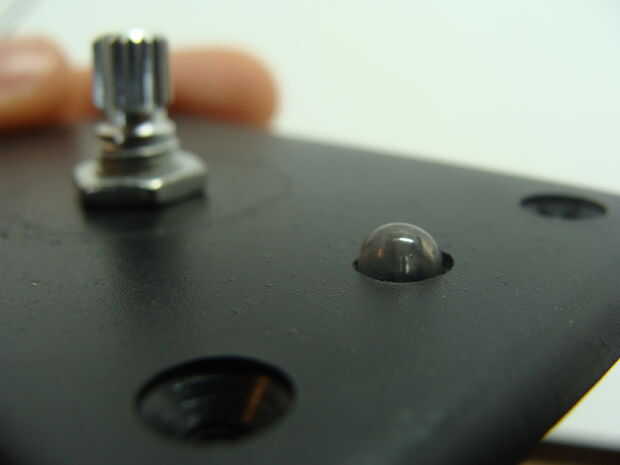

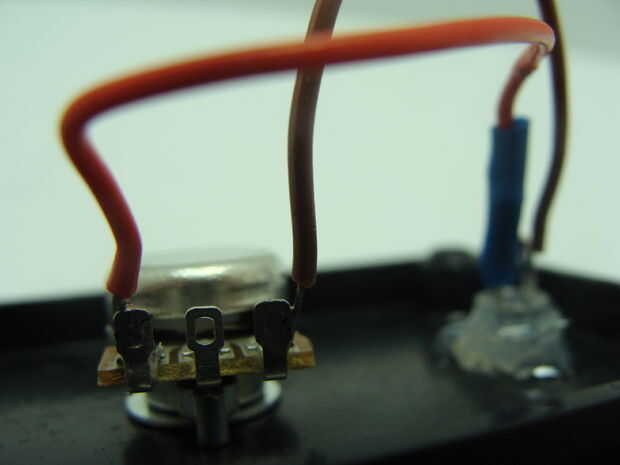

Luego, utilizando pegamento caliente, pegar el LED en su lugar. Pegué en ello un poco de lo LED se sobresale de la parte superior de la caja del proyecto. Ahora podemos empezar a conectar lo LED. El cable más largo en el LED es el pin de ánodo. He recortado este plomo abajo y había suelda el resistor de 1K a él. Un cable rojo recibe obtiene soldado al otro extremo de la resistencia de 1K. Use algunos de encogimiento de calor para cubrir esta conexión para evitar un cortocircuito los conductores del LED. Entonces acortar el otro cable (cátodo) del LED y soldar un cable negro a la misma. Soldar el cable rojo a uno de los pernos hacia fuera sobre el potenciómetro y suelde el cable negro al otro pin externo del potenciómetro. Se trata de cómo distribuimos energía. Finalmente se conectará el cable rojo a 5V positivo y negro tendrá una conexión con la tierra.
Luego necesitas perno a conector de sonido en el interior del controlador en el agujero que perforó en el frente de la caja del proyecto. Lo bueno de este conector de audio es que se monta fácilmente.

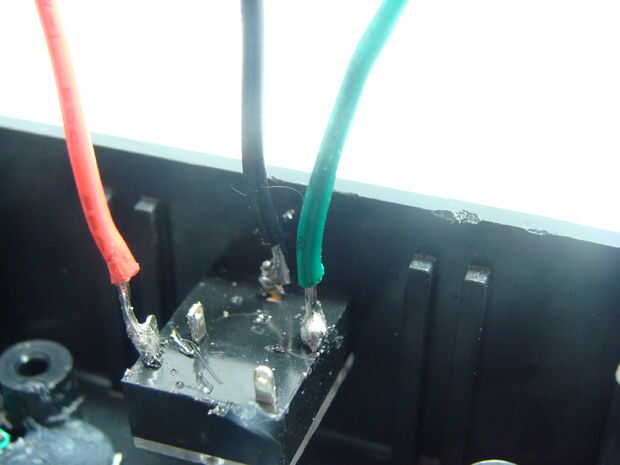

El conector de audio y el cable es capaz de llevar 3 señales diferentes señales a través de él. Utilizaremos 5V, GND y un pin analógico para el potenciómetro. Hay más de 3 pines en el conector de audio sin embargo. Usé mi multimetro para probar la continuidad enchufada 2 usando un cable de audio para ver que pines fueron los que use. También puede hacerlo si desea. Se puede ver en una de las fotos que pines del potenciómetro se conecta a. Yo entonces soldar 3 cables de colores en lugar de la toma de audio. Puedes ver las fotos para ver cómo debe hacerlo. El cable negro es GND, el cable rojo es 5V, y el cable verde será nuestro análogo hacia fuera desde el potenciómetro.

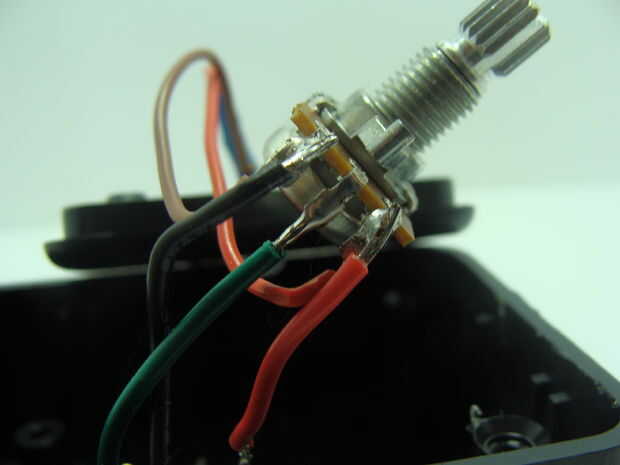

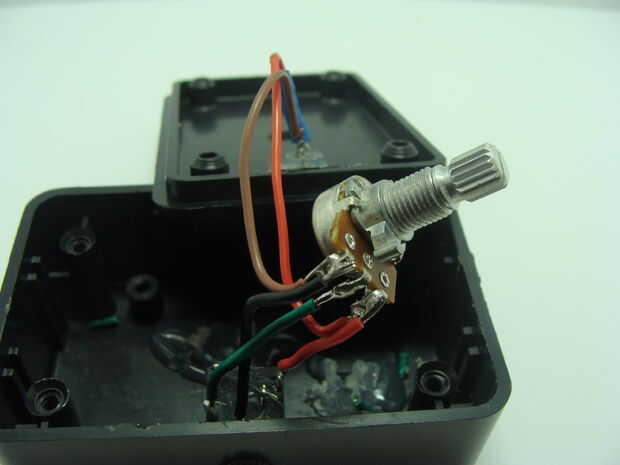

(Encontré esta parte viene a ser más fácil si usted Desatornillar el potenciómetro de la parte superior de la caja del proyecto) Finalmente soldar el cable negro de la conexión de audio con el conector externo del potenciómetro que soldamos el cable negro de la LED en. Así distribuirá GND. soldadura el cable rojo del conector de sonido con el conector externo del potenciómetro que se había suelda el cable del LED en rojo. Así distribuirá 5V. Luego soldar el cable verde a la patilla central del potenciómetro. Este es el análogo en el potenciómetro.

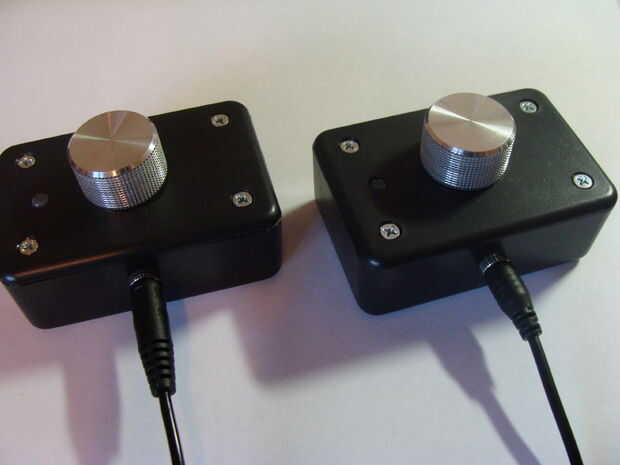

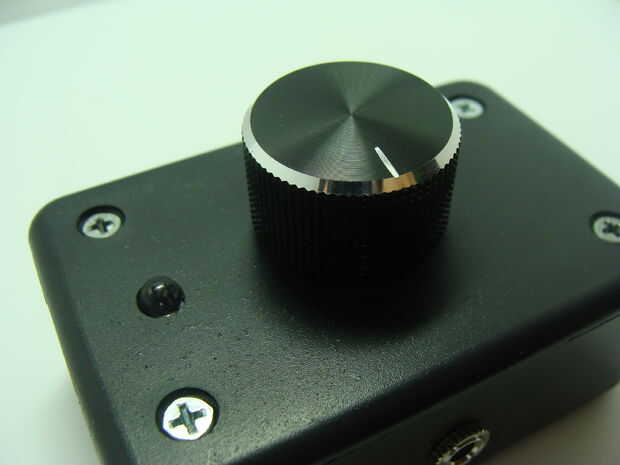

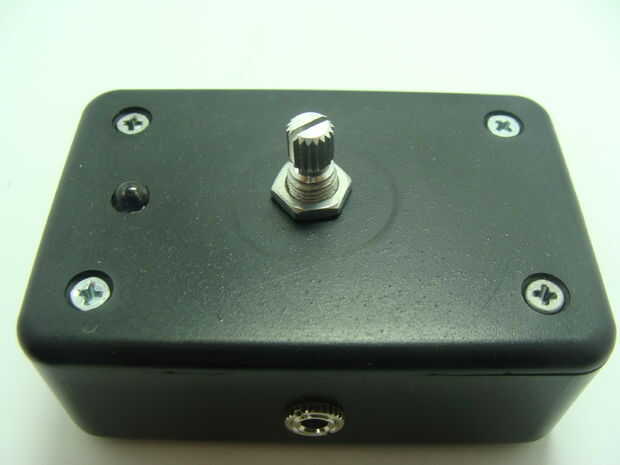

Si no ya tienes el perno el potenciómetro en la parte superior de la caja del proyecto. Atornillar los 4 tornillos de la caja del proyecto en asegurar la tapa. Por último, coloque la perilla en el potenciómetro para que la ranura de la perilla es perpendicular al frente de la caja cuando el potenciómetro esté centrado.

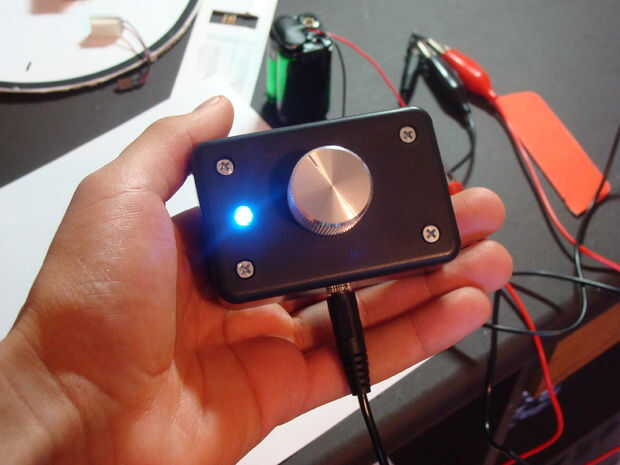

La última cosa que hacer si quieres es comprobar si hiciste bien y el LED se enciende al aplicar energía. Lo hice por conectar un cable de audio y la toma de audio y luego conectando los pines correctos en la toma de audio.
