Pointilist Edge Lit tarjeta con Auto encendido/apagado (4 / 5 paso)

Paso 4: Construir la tarjeta


Corte tres piezas de cartulina: un pedazo grande que la tarjeta sí mismo, una sola pieza que mitad para utilizar como marco para el acrílico y una tira pequeña que actúa como el interruptor.

La pieza grande es simplemente doblado sobre y ajuste a un lado por ahora.

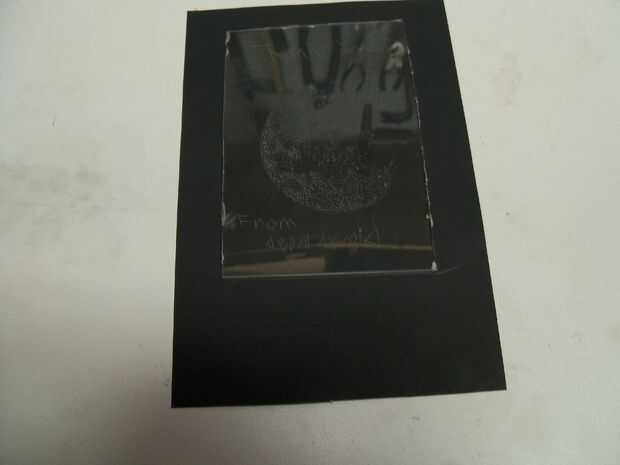

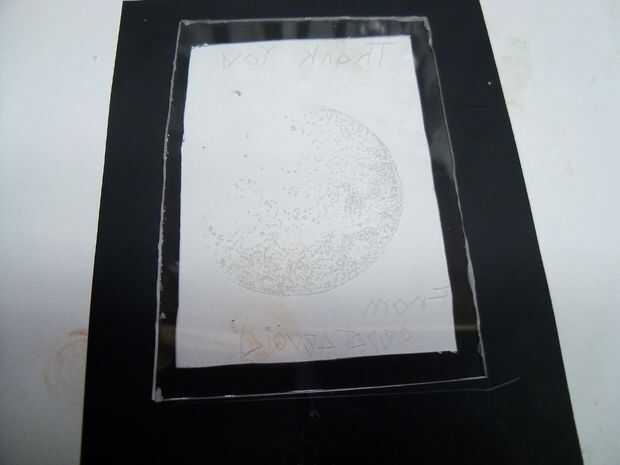

Cortar el centro del marco para que la imagen y el mensaje en el acrílico a través y deja espacio para la electrónica en la parte inferior.  Pegamento del acrílico al armazón.

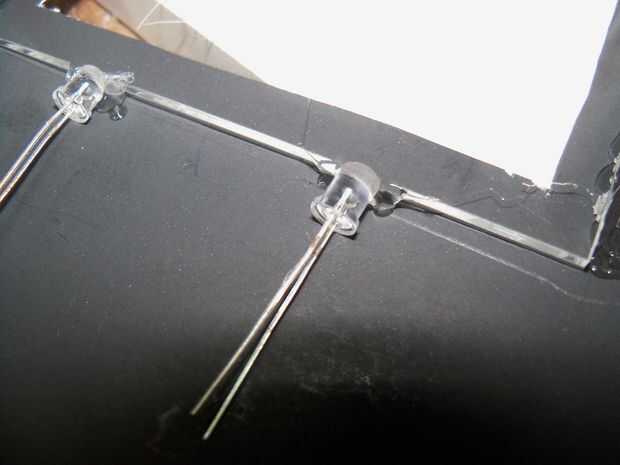

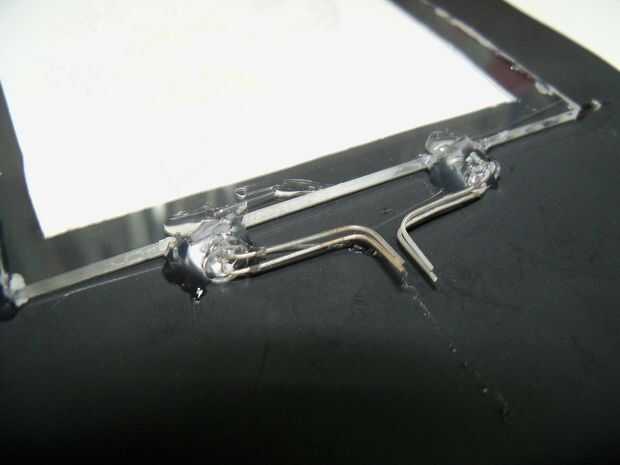

Pegamento caliente los LEDs de la parte inferior del marco y luego usar epoxi para asegurarse de que están conectados firmemente.  Asegúrese de que los cables positivos y negativos de los LEDs están en el mismo lado!  Después de que está curado, doble las puntas alrededor para que estén muy cerca uno del otro (ver fotos).  Envuelva los cables positivos y negativos en un poco de papel de aluminio.

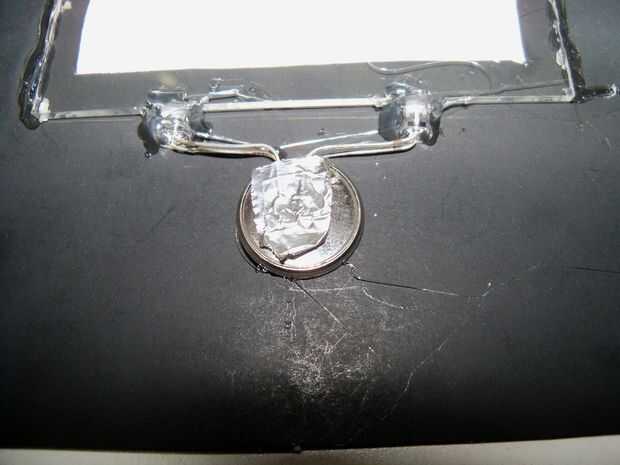

Poner la pila de monedas entre los cables, su tarjeta debe la luz!  Si todo está en orden de trabajo, caliente pegamento la célula de la moneda en su lugar.

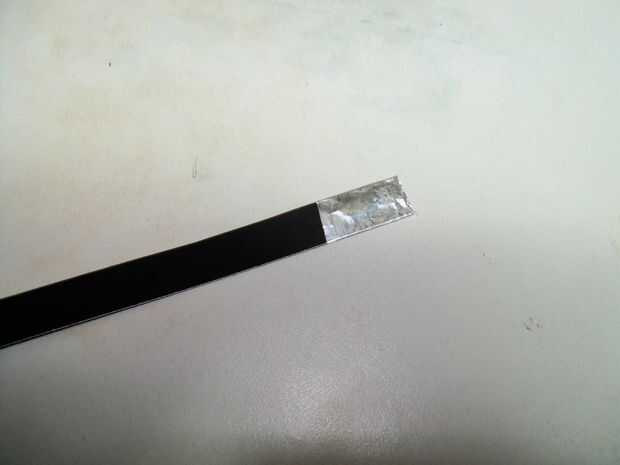

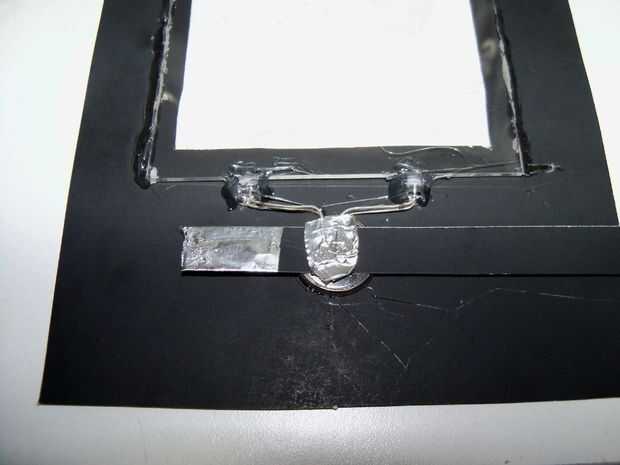

Envuelva alrededor de una pulgada de la punta de la tira pequeña de cartulina en papel de aluminio.  Deslice entre un conjunto de conductores del LED y la batería.  Debe poder deslizarse hacia adelante y hacia atrás, encender las luces con el papel de la pieza y fuera con el papel.

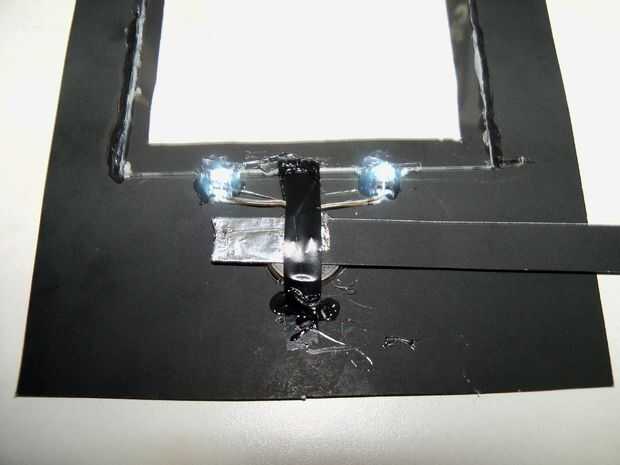

Coloque la tira por lo que es la parte de papel entre las baterías y los cables, pero la lámina de forma un poco pasado.  Me estiró una tira de cinta aislante y caliente lo pegan en su lugar crear un poco de tensión en el sándwich de batería de plomo de la tira.

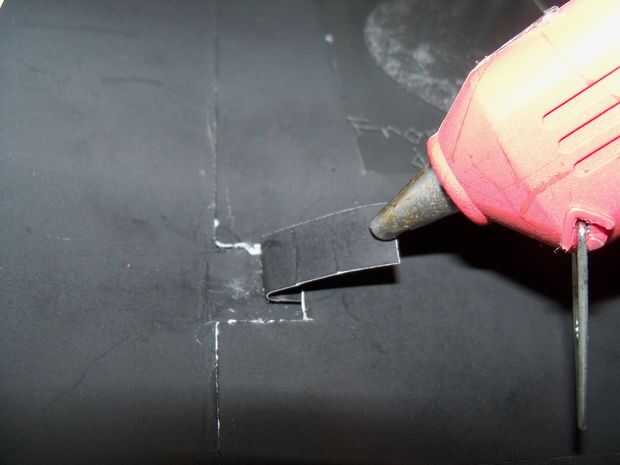

Corte un poco de la muesca de la parte del bastidor de la tira encendido y caliente pega el marco a la tarjeta.  Doblar la tira (ver fotos), coloque un poco de pegamento caliente en el extremo y cierre la tarjeta.  Una vez que se haya enfriado, cuando usted abre la tarjeta, deberá encenderse!
