Paso 1: Materiales, herramientas y archivos necesarios

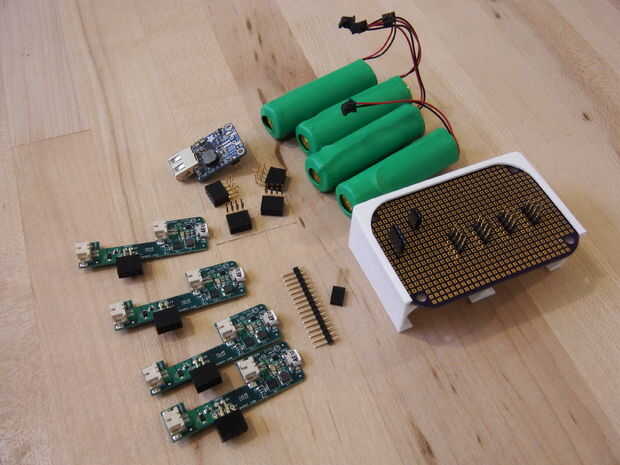

Aquí está una lista de los materiales, herramientas y archivos necesarios.
MATERIALES:
Descripción
1 de iones de litio carga controlador de circuito (esquemático, archivos Gerber, etc. puede descargarse de la página anterior. El componente principal de la IC es el controlador de carga máxima MAX8903G ).
1 NCR18650B 3350mAh bateria de Ion de litio de Panasonic sin protección www.ebay.com (si menor costo es necesario, probar con la batería de Panasonic NCR18650A con menos capacidad de 3070mAh. Asegúrese de que se ha desprotegido y comprobar cuidadosamente la batería número de parte. Las baterías protegidas han añadido longitud con un circuito integrado, que puede afectar al rendimiento. Referencia http://industrial.panasonic.com/www-cgi/jvcr13pz.cgi?E+BA+3+ACI4002+NCR-18650B+7+EU otras marcas de baterías no se recomiendan porque el controlador de carga para la batería puede ser tan alto como 2000mA y la química Panasonic NCR18650 puede manejarlo. Si usted necesita utilizar otras marcas, asegúrese de que cumplen con las mismas especificaciones, química y puede manejar hasta 2 amperios de la corriente de carga. Uso de pilas que no cumplen estas especificaciones puede conducir a daños peligrosos batería.)
2 conector de 2 pines de Hirose DF3-2S - 2C http://www.digikey.com/product-search/en?KeyWords=H2083-ND&WT.z_header=search_go
2 Hirose toma 24-28 AWG doble Pin DF3-2428SCC http://www.digikey.com/product-detail/en/DF3-2428SCC/H1501-ND/269904
1 1" rollo de cinta de Kapton amplia http://www.mcmaster.com/#7648a715/=qu5807
2 1" Kapton cinta disco http://www.mcmaster.com/#77595a35/=qu586k
1 1" diámetro pieza del encogimiento del calor de la tubería 2,7" largo
2 1/16" pedazo de 1.0" largo 1 rollo de soldadura de la tubería del encogimiento del calor del alambre 1 caso impreso 3D (archivo disponible en la página anterior.)
1 2 x 4 Rúbrica femenina http://www.ebay.com/itm/20pcs-2-54mm-pitch-2x4Pin-...
1 5 voltios DC-DC converter
1 Protoboard http://store.oshpark.com/products/mint-tin-sized-p...
1 1 x 2 Rúbrica femenina http://www.ebay.com/itm/50pcs-of-new-Single-Row-1x...
1 hombre tira de cabecera http://www.ebay.com/itm/10PCS-40-Pin-2-54mm-100-Si...
Varias longitudes 26 AWG estándar rojo y negro trenzado 4 Amp máximo alambre listados a continuación: http://www.mcmaster.com/#catalog/119/798/=qu7rf6
El otro extremo de la tira 1 6,10" cable negro.06 tira un extremo.20
El otro extremo de la tira 1 8,00" cable rojo.06 tira un extremo.20
HERRAMIENTAS:
Descripción
1 energía base batería artefacto https://www.shapeways.com/shops/Solarcycle
1 pelacables gama de calibre 24-26
Arrugador del alambre 1 rango de calibre de 20-24
1 cinta métrica
1 soldador
Pistola de 1 calor
1 Tijeras
