¿Pod de servo (3 / 4 paso)

Paso 3: soldar

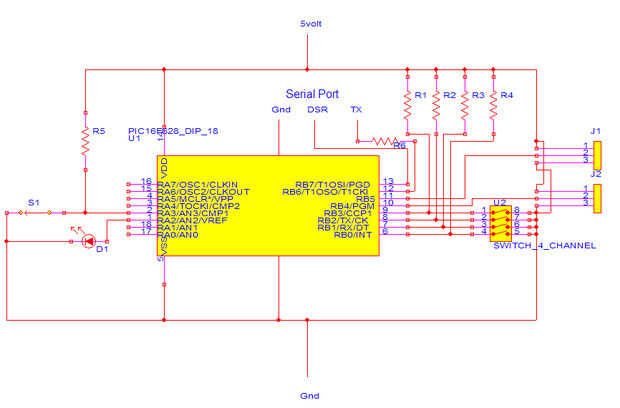

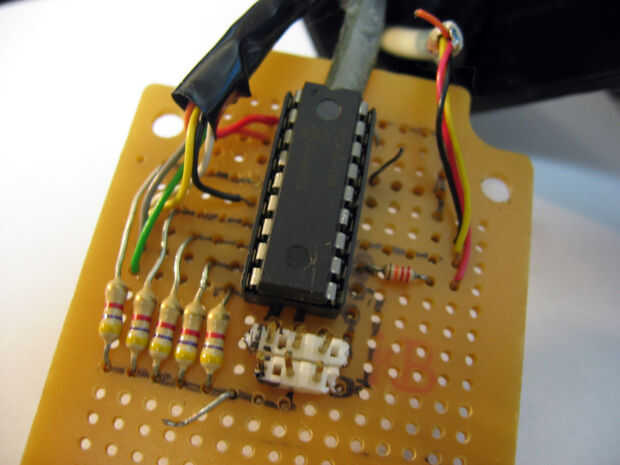

Usando este esquema, la soldadura todo en el protoboard. Use el casquillo de inmersión para el Pic como quiera flash otra vez.

Nota: el pulsador 4 se utilizan para el modo de "joystick". Debe alambre les... en un tablero con un cable de otro.

El cable del botón como este:
RB0 izquierda (puede ser derecho)...
RB1 derecha (migth dejarse...)
RB2 abajo
RB3 para arriba

El led se utiliza para demostrar el modo joystick, que quizá quieras tener remotamente en el tablero de la palanca de mando. TAMBIÉN NOTA!!!!!! Usé un 5v resistencia interna led. Añadir una resistencia si el led no es como el mío (100 ohmios debería estar bien)

Su pin de servo no podría ser lo mismo que cambio de mina (1-5v, señal de 2, 3-tierra) para su necesidad.

Se necesita una fuente de alimentación de 5v

R1 a 5 = 4.7kOhm
R6: 22kOhm

J1 = J2 Pan = inclinación
