PMOD carreras regla! (5 / 15 paso)

Paso 5: Instale la caja de la batería

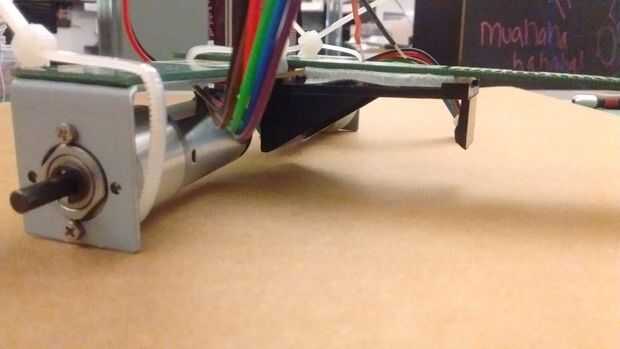

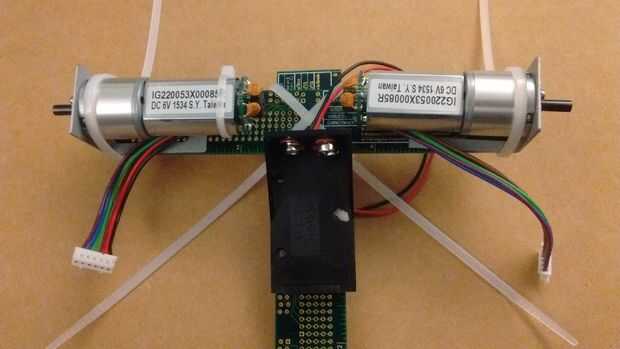

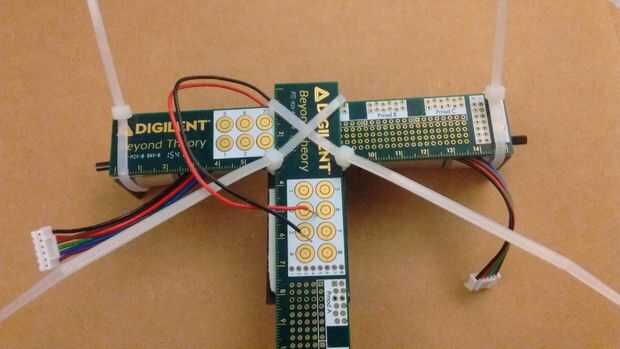

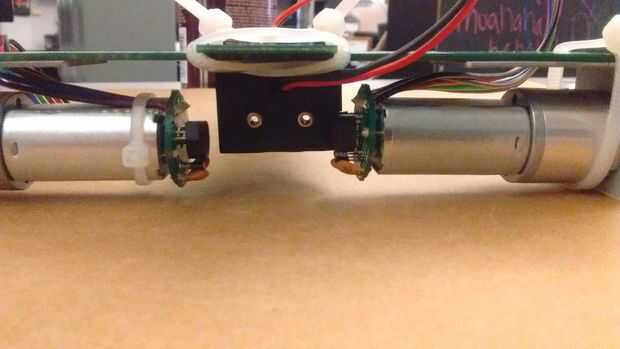

A continuación, os adjunto el portapilas en la parte inferior de la regla segunda. Personalmente usé velcro para asegurar la caja de batería de 9V a la regla de PCB.

Particularmente no importa qué tipo de soporte de la batería utiliza - pasó a utilizar una batería de 9V porque proporciona suficiente potencia para ejecutar los motores, estaba dentro de rango de entrada de tensión aceptados de la Cmod chipKIT y es lo suficientemente pequeño como para vivir en la parte inferior del corredor sin fricción a lo largo de la tierra o ser demasiado grande o pesado para el corredor.

Una cosa que hice de fue que pude separar fácilmente la batería de la racer pero no que caiga en pleno vuelo. Me imagino que hubiera sido la forma más fácil instalar un pequeño interruptor o puente femenino entre los cables por lo que pude conectar y desconectar la energía de la batería según sea necesario, pero como se puede ver en las fotos anteriores y más tarde en este Instructable no lo.

Tal es la vida de prototipos.
