Paso 5: El caso
viendo como los teclados vienen en diferentes tamaños y formas, una es muy personalizado. por ejemplo, sé que de que contiene mi clave 61 teclado no cabe en el mismo caso que hice para este pequeño teclado clave 25. con esto en mente enferma seguirte a través lo pasos he experimentado para crear este caso.

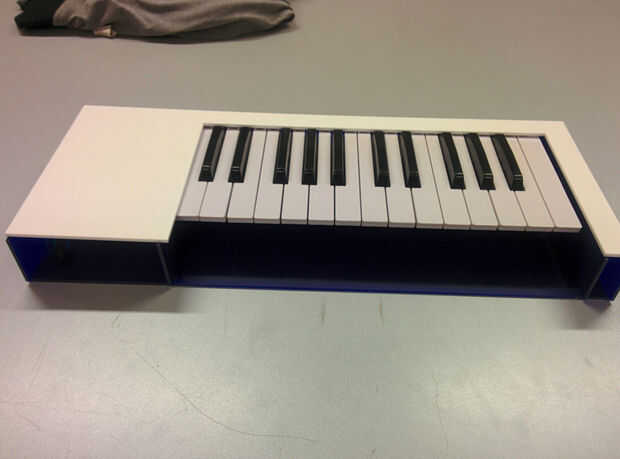

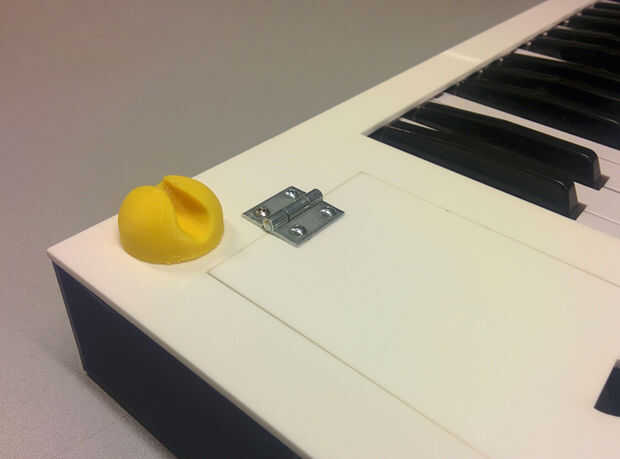

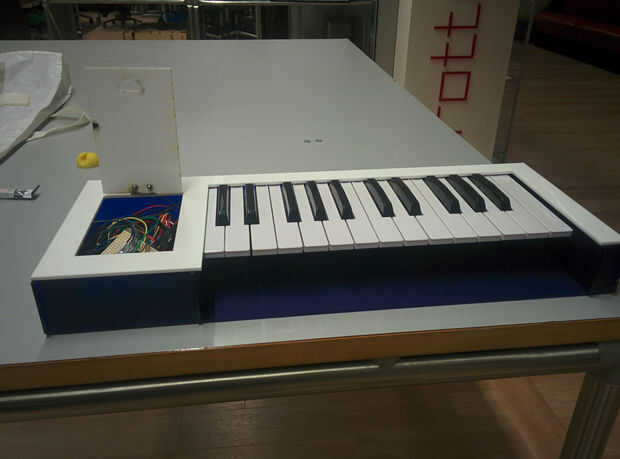

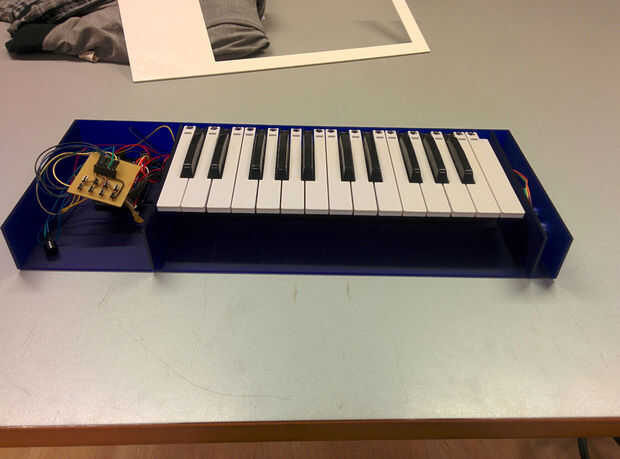

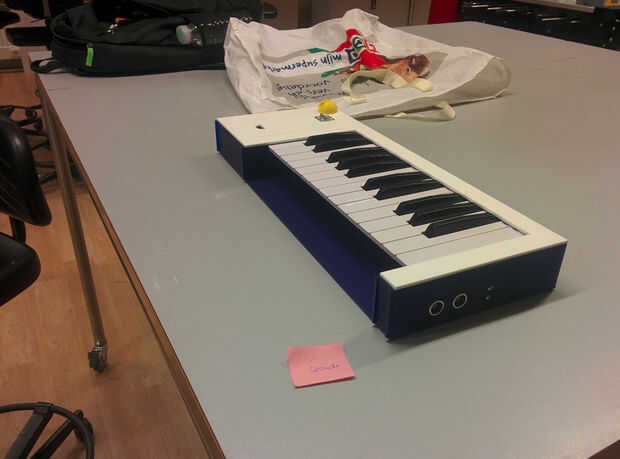

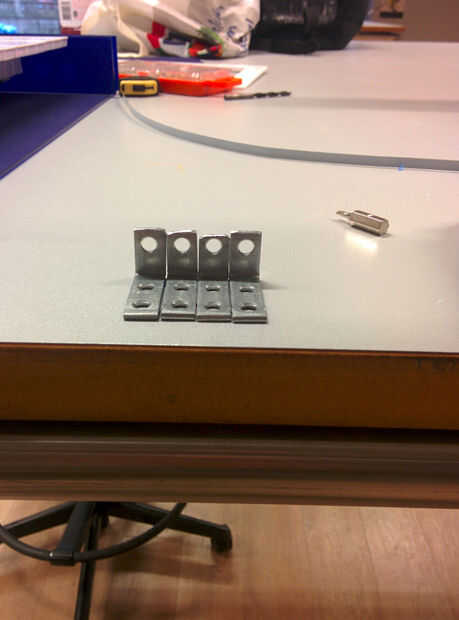

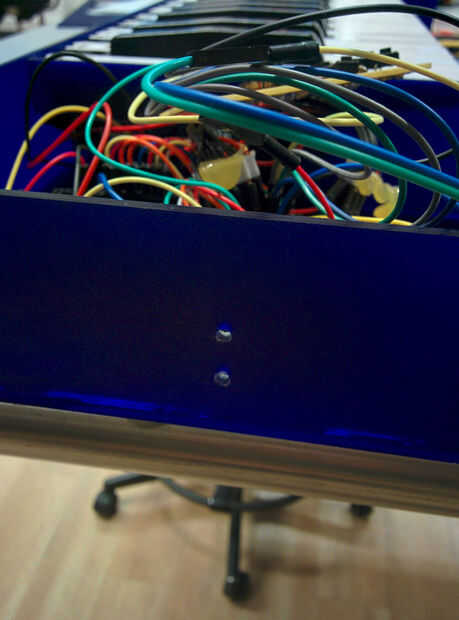

en primer lugar he tomado los consejos de alguien que trabaja en el lugar de trabajo que debo hacer un compartimiento para el arduino relacionadas con la materia en vez de poner encima de las teclas por lo que puedo tener un diseño más fuerte. así que necesitaba un compartimiento 13x20x5cm para todos los cables y cosas de arduino. dejando espacio para el sensor de ultrasonidos en el otro lado y espacio para el teclado sí mismo finalmente vine a 51x20x5cm carcasa para todo. Además de hice un bloque abierto para el teclado sí mismo para que pueda realmente acceso a las llaves, agujeros para el sensor de ultrasonidos, screwcorners, usb y el compartimiento de arduino. Esto fue hecha con un lasercutter y bastante mucho diseñado sobre el terreno. usé pegamento de instand para armar el caso y había reforzada con el screwcorners. También instalé un orificio para acceso a los circuitos de arduino con ayuda de una bisagra de poco aseada.
por último, pero no leastly lo imprimí un cablemanager en una impresora 3d porque siempre tengo algunos problemas con cables de entrar en el camino durante la grabación. también funciona perfectamente como un soporte para el piezobuzzer. es un increíble cablemanager que recibí de thingiverse:
http://www.thingiverse.com/Thing:70549
