de mis arañazos... من خربشاتي
https://3dwarehouse.SketchUp.com/Model.html?id=u3958596a-88d4-47cd-9627-98a072f91c2d

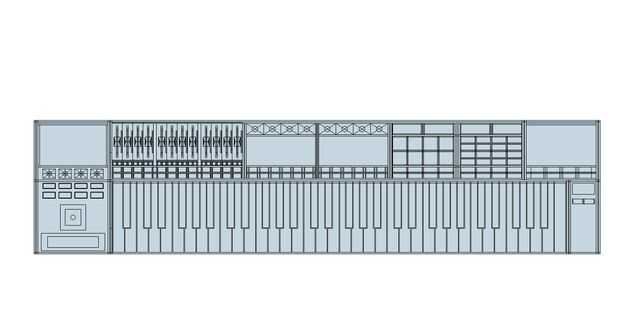

midi_controller_work_station_64 planos de ideas - primeros pasos
unidad utilizada en pulgadas
aumentar la precisión de 1/64"
no se bosquejan las claves negro... considerar sólo 1/16 la brecha a cada lado de una tecla negra
construcción keybed es muy modular:
64 claves consiste en dos subconjuntos principales de 32 teclas...
main_subset1: A0 E3 & main_subset2: F5 a C8
a continuación, cada grupo se divide en 3 subgrupos
mundo principal subset1 en
subset1: 8 teclas A0 a E1...
subset2: 12-key (una octava invertida) F1 E2...
subset3: 12-llave F2 para E3
mundo subset2 principal en
subset4: 12-tecla F5 a E6...
subset5: 12-teclas F6 para E7...
subset6: 8-teclas F7 a C8
para la versión de 76-teclas agregar una clave de 12 subset7 adjuntas o F3 main_subset1 a E4 por ejemplo o al main_subset2 F4 para E5
de 88-teclas versión agrega un onther 12-key subset8 unido a otros main_subset, por ejemplo main_subset1 F3 a E4 si libre o unido a main_subset2 F4 para E5
para la versión de 76-teclas (invertida)...
intercambiar las 8 llaves subset1 en main_subset1 con 8 teclas subset6 en main_subset2 y luego invertir la asignación de las teclas... luego intercambiar llaves de 12 subset2 con subset5 y subset3 con subset4 y tal vez fije subset7 a los otros main_subset
.. considerar entonces cada subconjunto de 12 teclas para ser consistió en dos subconjuntos: 7 claves F a B y 5-llaves C a E...
cambiar estos dos subconjuntos dentro del mismo subconjunto de 12 teclas y luego reasignar las teclas todas de esos subconjuntos 7 teclas y teclas de 5 a invertirse
y con respecto a las placas de sensor debajo de las teclas o el explorador de matriz
como matriz de 4 x 2 para los subconjuntos de teclas 8 (A0 a C1 y C# 1 a E1) & (F7 G #7 y la A7 a C8)
y 4 x 3 para los subconjuntos de 12 teclas (F y G #) y A C y C# a E
y considerar las 12 teclas como un subconjunto todo y considerar cada main_subset entre sí por las conexiones del grupo y luego tratar cada main_subset con el tablero de scanner como una matriz o escanear cada subconjunto por sí mismo
