Plataformas del pedal de Shimano PD-520/540 (2 / 5 paso)

Paso 2: Cortar madera contrachapada

Primero se corta la madera contrachapada de cuatro piezas de 10 x 10 cm. Dos de las piezas son las piezas de plataforma y dos de refuerzo. Si usted tiene madera contrachapada gruesa o si se pedalea ligeramente se puede hacer con sólo dos piezas de la plataforma.

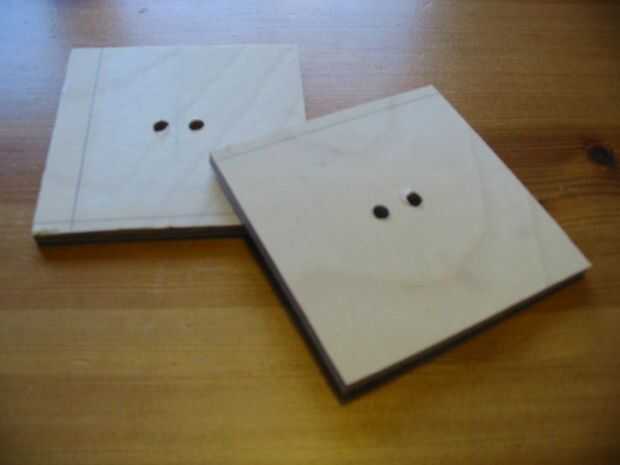

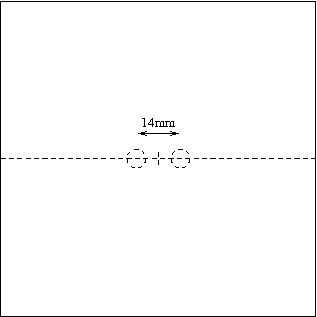

Perforé dos agujeros 6.5mm dos dos piezas de la plataforma. Los centros de los agujeros están en la línea central y (los centros, que es) deben ser 14 milímetros una de otra. Los listones se sujetan a estos agujeros.

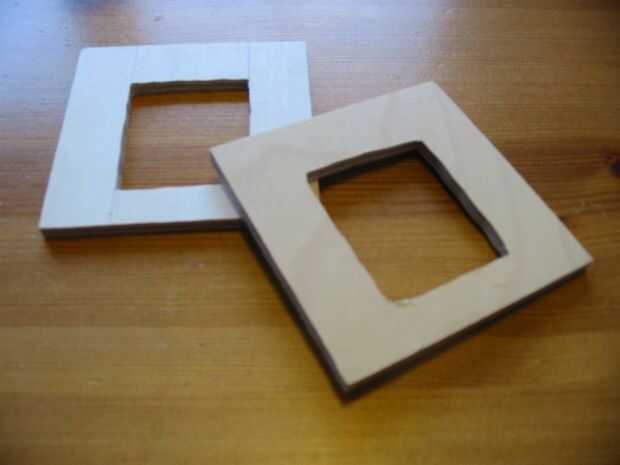

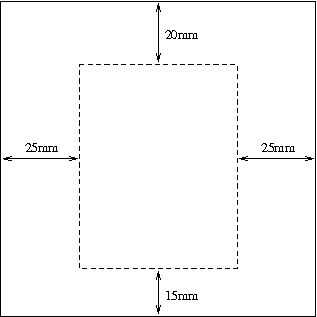

Utilice la sierra caladora a la sierra a 5 x 6, 5cm que se abre a las piezas de refuerza. Tenga en cuenta que las piezas de refuerza no son simétricas. La apertura es 5mm más cerca a la parte posterior del pedal. Ver el dibujo adjunto.
