Paso 5: Montaje de hombro
Lista de partes:
1) CowboyStudio soporte hombrera
1) 1 "x 12" perforado tubo cuadrado
2) 1" Plaza de tapones (consejos muebles)
3) 1/4-20 tuercas (podría utilizar otros frutos secos, 1 tuerca y 2 tuercas regulares)
3) 5/16 arandelas
2) 1/4 x 1-1/2" arandelas de defensa
2) tuercas de mariposa de 1/4-20
1) todo hilo de rosca (para barra) 1/4-20 x 2-1/2"
1) hilo todos 1/4-20 x 5"(para la canalización vertical vertical)
1) unos 12" digno de 1" tubo cuadrado de aluminio, corte a su preferencia de tamaño.
Pasos:
1. Corte el material.
a. Corte el tubo perforado a 12"
b. cortar el tubo cuadrado de aluminio en otras longitudes para diversos usos aplicaciones con este montaje: 1", 1-1/2", 2", 2-1/2" y 3". Esto le permitirá ajustar la subida vertical de la plataforma del montaje del hombro a la altura de los ojos. Personalmente, utilizo el 2-1/2" pieza usando el montaje del hombro con el Sr. Shiny.
c. corte hilo todos para la canalización vertical vertical y la barra horizontal.

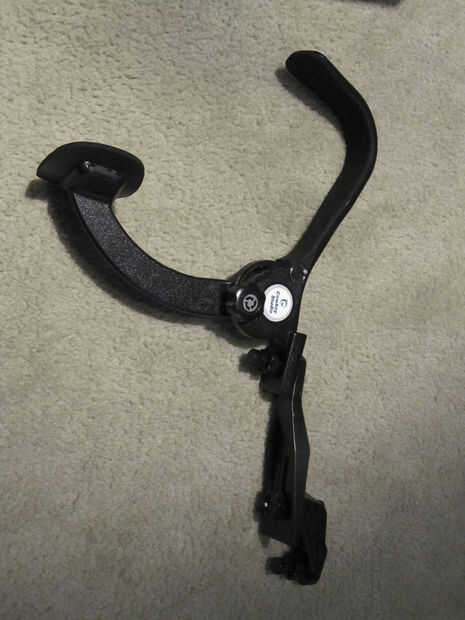

2. Desmonte la unidad CowboyStudio.

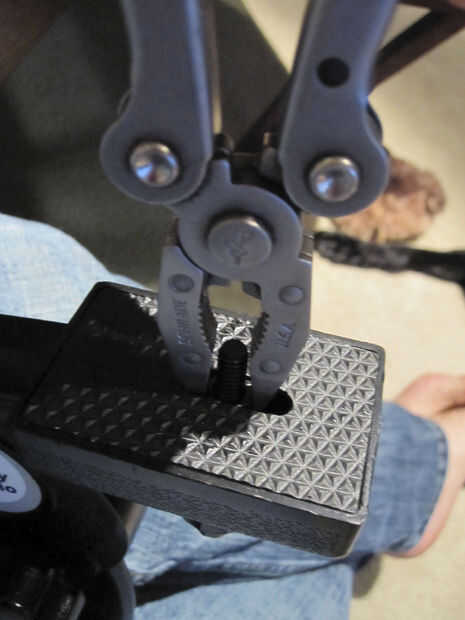

a. Quite todos los tornillos de pulgar. Utilice alicates de punta para sujetar la tuerca de esconderse bajo el material de agarre recubierto de goma y desatornillar el tornillo de mariposa.
b. zanja el pequeño accesorio placa/elevadores que vino con la unidad.
c. en la plataforma de la unidad principal, levantar la pinza recubierta de goma y quite la tuerca.

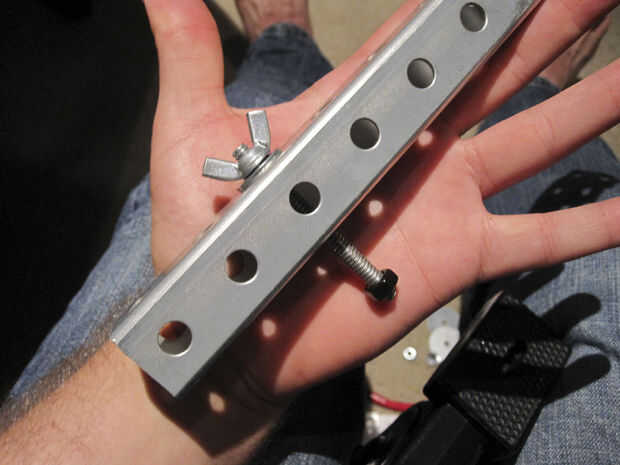

3. montaje de la barra Horizontal.

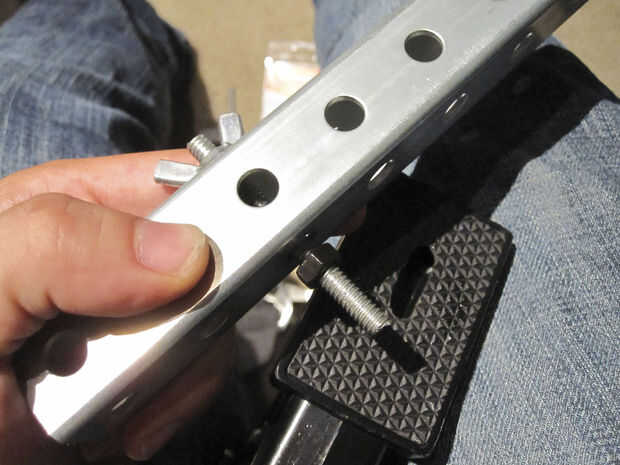

a. decidir cuánto quieres la barra para extender al lado, basado en su hombrera, cuerpo y preferencia y pase el menor hilo todos aunque el agujero elija.
b. Ponga una arandela y una tuerca de mariposa en un lado, ese lado es ahora la parte superior.
c. Enrosque la tuerca cosechada desde la plataforma de la almohadilla para el hombro en el otro lado del tubo cuadrado.
d. Empuje la tuerca a través de la almohadilla de agarre de goma y enrosque el perno de abajo.

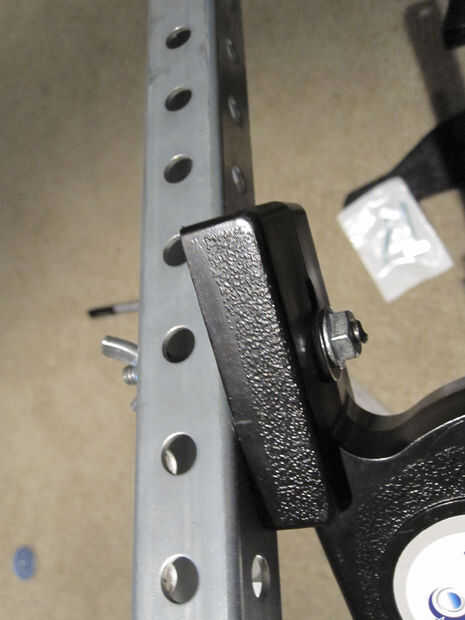

e. debajo de la almohadilla para el hombro, deslice una arandela y tuerca de brida (o tuerca), en el hilo todos y apriételos. Para los ajustes, puede aflojar y apretar la tuerca de mariposa.
f. martillo en los casquillos de extremo de 1"

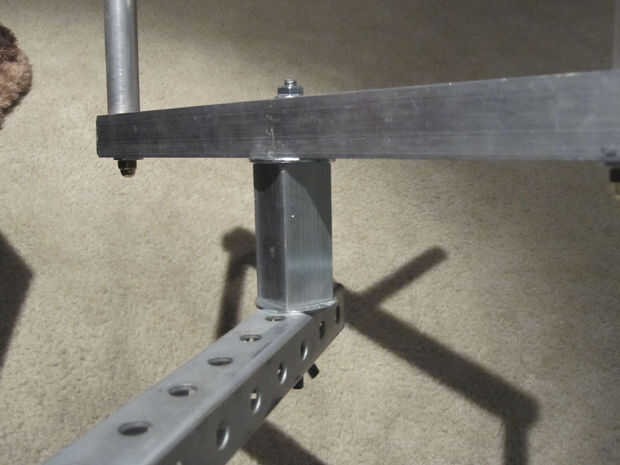

4. montaje de la canalización vertical Vertical
a. decida lo que usted desea la canalización vertical. Directamente por encima de la canalización vertical sería todo lo que usted fije, una cámara o una plataforma.
b. Pase el solitario hilo todos a través del agujero que usted elija, superior o inferior.
c. en la parte inferior, coloque una arandela y una tuerca de mariposa, se ajustará este apriete en lo que pones en la parte superior y ajustar para diferentes longitud vertical se levanta.

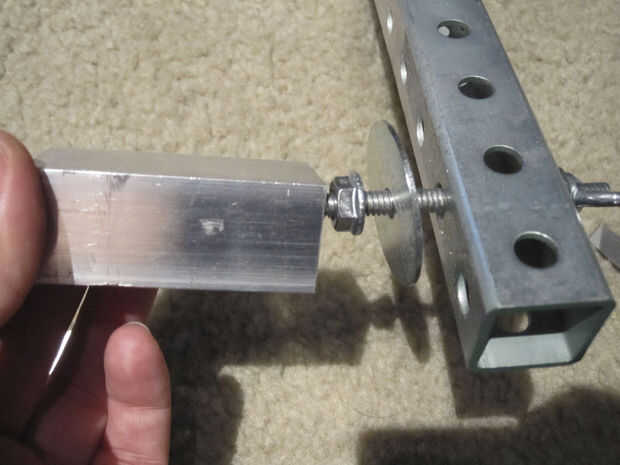

d. en la parte superior del canal, meter en una lavadora de grandes guardabarros, una tuerca y deje espacio entre la tuerca y la arandela. Esto tendrá que ser ajustado y dejado suelto para cada elevador diferentes que insertar.

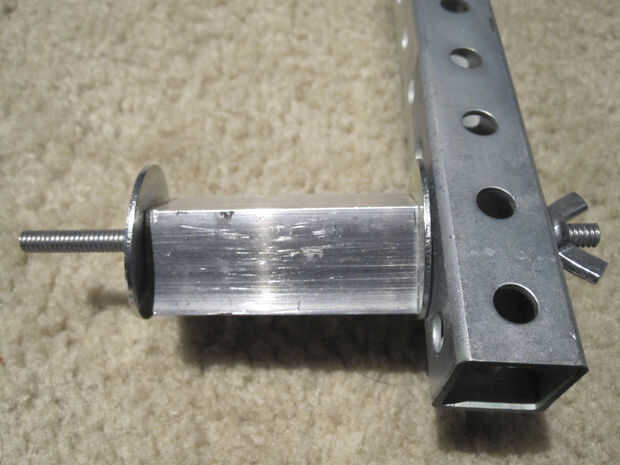

e. Deslice sobre la pieza de la canalización vertical de tubo de aluminio de su elección. Que esta montado con un elevador de 2-1/2" pulgadas para fijar el Sr. Shiny y cámara.
f. por otro lado, meter en otra arandela guardabarros.
5. adjuntar lo que quieras.
a. Si desea conectar a una cámara, ajuste la tuerca dentro y la tuerca de mariposa en la parte inferior util tiene una cantidad apropiada de todo hilo pegando más allá de la arandela de defensa superior. 1/4 de pulgada es casi siempre seguro. Una vez más, usted debe tener cuidado no apriete demasiado el tornillo en el agujero, en cambio, en hilo de rosca y apriete el otro extremo, con la tuerca de mariposa.
b. Si colocar el aparejo de la jaula a través de la cámara de montaje agujero, primero necesitará al hilo de las Naciones Unidas. No te preocupes de volver a alinear la perilla interior, es bastante fácil.
c. Fije y apriete para arriba.

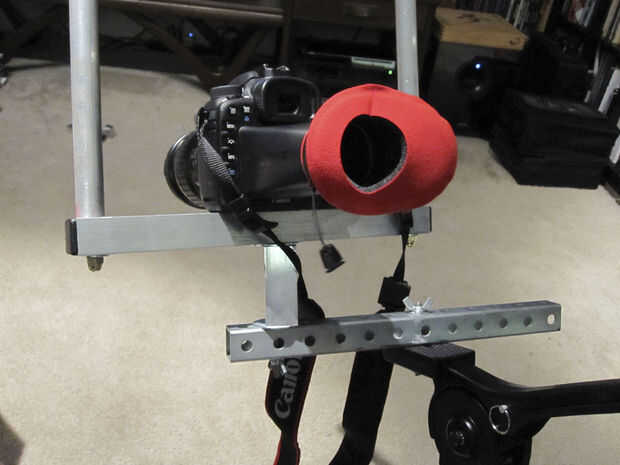

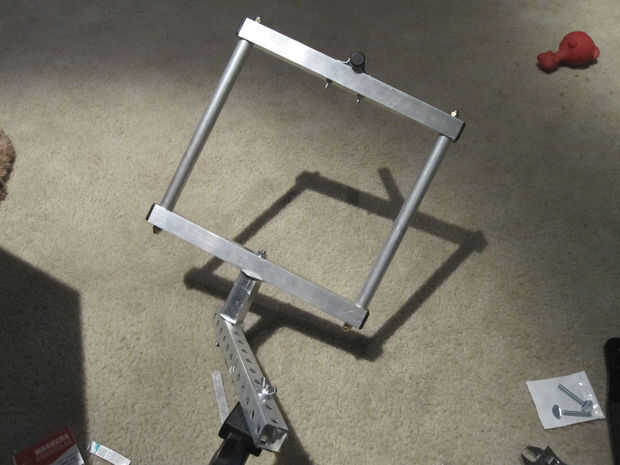

En el cuadro adjunto, he conseguido el montaje del hombro apoyando el Sr. Shiny, que es la celebración de mi 7D, con un visor LCD conectado. Lo bueno de estas unidades es que son completamente personalizables y tienen una buena cantidad de posibilidades de ajuste, lo que le permite utilizar para muchas aplicaciones diferentes.
Espero pasar un buen rato que estas construyendo y muy útiles estas plataformas para hacer mejores fotos y videos.
Lo mejor para usted! y tu espíritu DIY! Instructables viva!
-MattoSaurus Rex
