Paso 7: Automatización de la rotación
So... Tenía un viejo taladro inalámbrico que está en las últimas así que decidió donar su parte a este proyecto... El taladro es de 18 voltios y en teoría debería tener suficiente empuje para girar la plataforma.
En primer lugar necesitaba para administrar la velocidad en que gira el motor como tomar fotos cuando la plataforma superior va en taladro velocidad sería que útil.

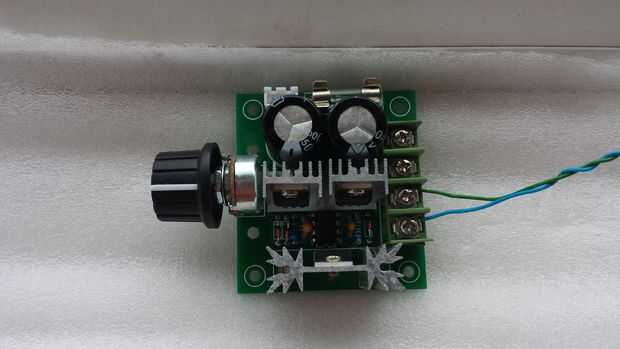

Otra vez... Tiendas de UK son inútiles así que recurrió a eBay... y subió con este 6 voltios al regulador de velocidad de 40 voltios (imagen 1). Muy simple, ha +/-entrada... Ronda twisty saber para controlar la velocidad y +-salida para el motor... Creo que cuesta alrededor de £6,00 con entrega gratis! Cable hasta la batería del taladro y el motor y hey presto muy controlable taladro pequeño motor, de hecho el control de velocidad va desde cero... es decir, nada a rápido estúpido... justo lo que necesitaba.
Así que plan 1 es conectar el motor a la plataforma por medio de una correa de transmisión. La idea es de alguna manera fijar una rueda de goma en el eje del motor... conseguir una correa de transmisión lo suficiente como para circundar mi disco media plataformas y alrededor del
rueda en el motor... Ojala debería ser la vuelta y siguen siendo controlables.
Luego necesitaba encontrar una manera para fijar el motor en algún tipo de vivienda que lo mantiene erguido y lo suficientemente fuerte para tomar la tensión de la correa de transmisión.
Esto es lo que se me ocurrió...

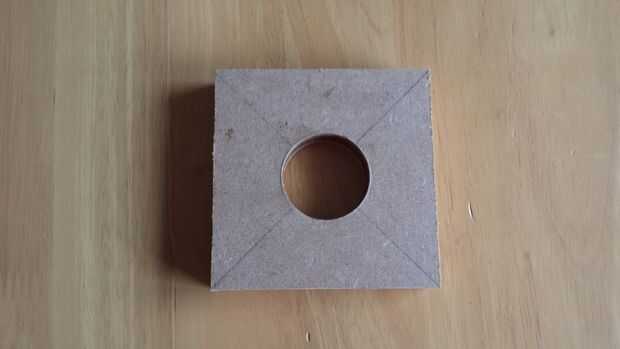

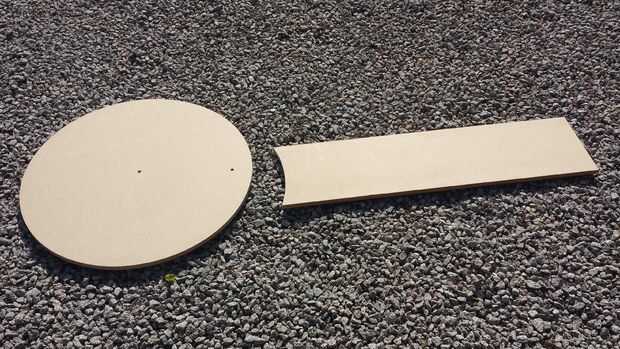

Justo al lado de los cortes de la hoja de MDF para la plataforma con un agujero perforaron en el medio para llevar el motor (imagen 2)

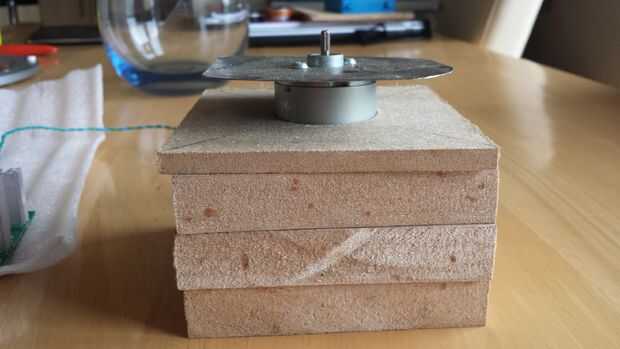

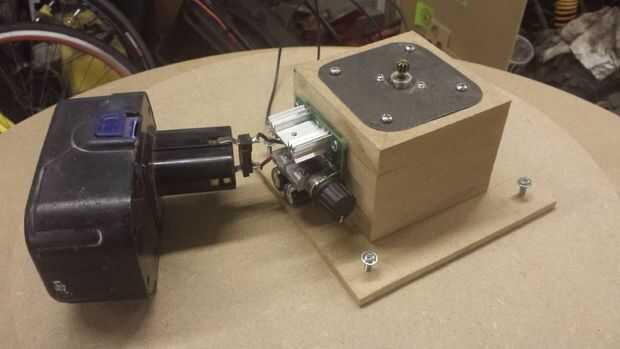

Al final corté 4 placas que luego pude conectar todo a una pequeña placa base junto con el regulador conectado al lado (imagen 3). En la parte superior del motor es alguna lata corte y atornillado a la parte superior del motor y luego el MDF. Todo es muy seguro y dudo que se va a mover mucho. Imagen 4 muestra que el montaje del motor acabado con variador y sin cuerda del taladro batería.
La placa de base cuadrada se unirá a una Junta de lado en la plataforma... (imagen 5)
Esto es otra vez un cut off de MDF original de la hoja y simplemente empujar para arriba más a la parte inferior de la base de la plataforma sí mismo. La tensión de la impulsión de correa debe sostenerlo en lugar.
Para mantener tensión en la impulsión de correa que voy a utilizar sólo una sola fijación en una esquina cuando coloque la base del motor en la placa lateral y luego una primavera a otra fijación, entonces esto asegurará de la impulsión de correa mantuvo agradable y firmemente cuando esté en uso.

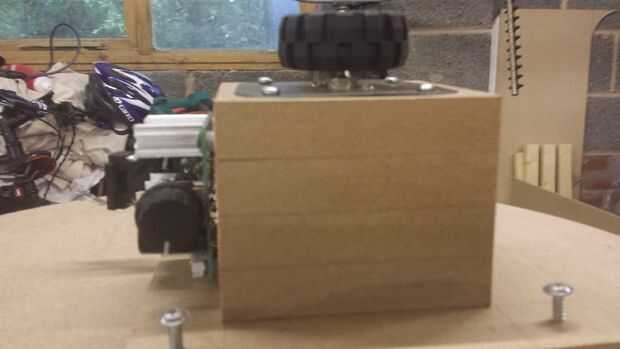

Y por desgracia que es donde estoy hasta... de momento estoy tratando de una rueda para conectar al motor de la fuente, el plan es usar algo como una rueda del coche que tiene un neumático de goma. Imagen 6 es un ejemplo de lo que estoy pensando en usar una rueda de coche de lego. Esto ayudará a la correa de transmisión para conseguir agarre y si todo lo que pude volver a la plantilla el motor entero montar y utilizar configurarlo como una versión de la impulsión directa... tenemos que ver donde consigo a.
