Paso 5: La plataforma
Como he mencionado anteriormente que no estoy seguro de cómo rotar la plataforma acabada por medio de un motor todavía así que decidí necesitaba 4 disks.3 sobre el cojinete y el otro como la base principal.
De la 3 encima del cojinete principal sería la parte superior, luego dos más abajo que me permita crear una rueda de polea que podría utilizar con una correa si es la ruta que iba a tomar. Si sabes que vas a utilizar un método de transmisión directa, es decir, el motor conectado directamente a la plataforma principal usted necesita solamente la parte superior e inferior.

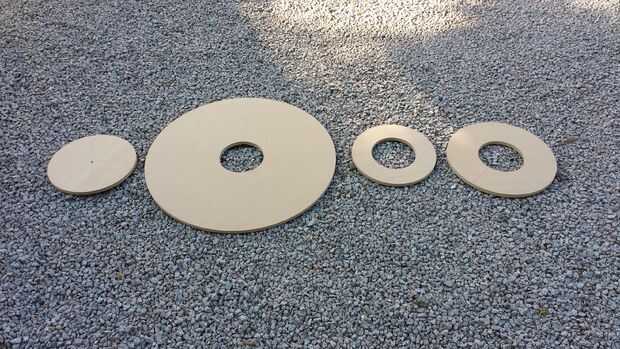

Obviamente los tres mejores discos necesitaría también los centros de corte. Como mi cojinete es de 300mm en todo he decidido cortar el agujero en el medio como 200mm, una coincidencia que sea el agujero más pequeño que permitiría a mi plantilla para cortar. La plataforma principal superior 1000mm, otro 400mm y el inferior es 500mm. La base se redujo básicamente de lo que me quedaba de la hoja de MDF, de memoria creo que salió en 650mm.

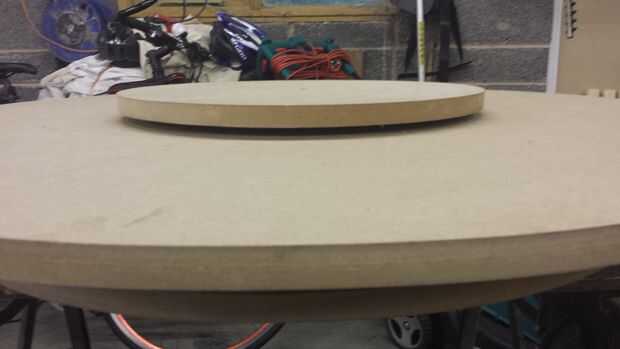

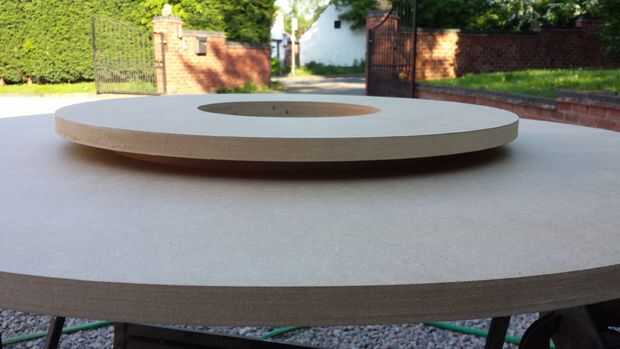

La 2 º imagen muestran como se verá cuando se ponen juntos, imagen 3 y 4 se montan pero la plataforma todo está al revés para darle una indicación mejor.

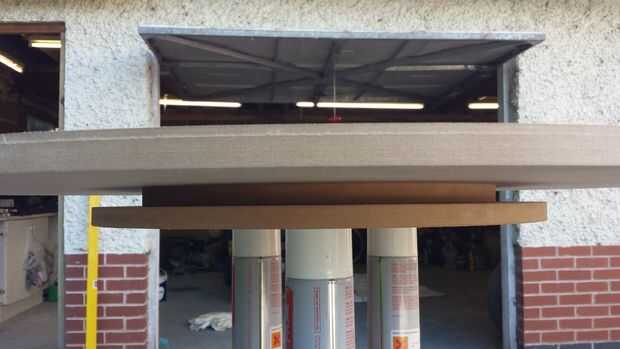

El cinturón se ajuste alrededor del disco central y la parte inferior dejará de salir. La imagen a continuación muestra un poco mejor boca abajo.

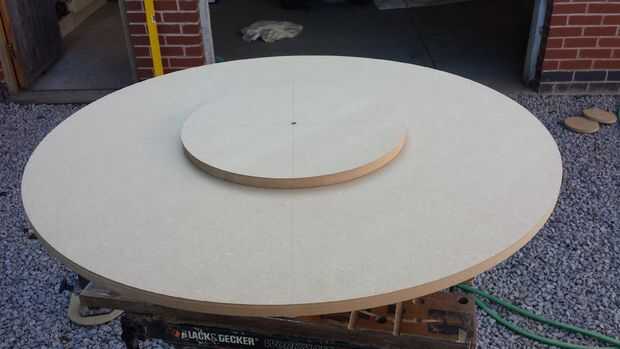

Entonces decidí hacer un disco final que podría ser utilizado como la parte superior, esta plataforma más pequeño es lo que se colocará en el objeto y se sentará en algún tipo de canalización vertical fijo a la base de la plataforma toda.
Esto no se enciende y actúa meramente como una plataforma fija.
Esto se muestra en la imagen 5 y 6.
Por lo es la madera todo corte de la tabla de la vuelta, sólo hay que ponerlo todos junto ahora.
