Plasma de corriente descendente corte y pulido de mesa (4 / 9 paso)

Paso 4: Fabricar el colector de polvo de la vivienda

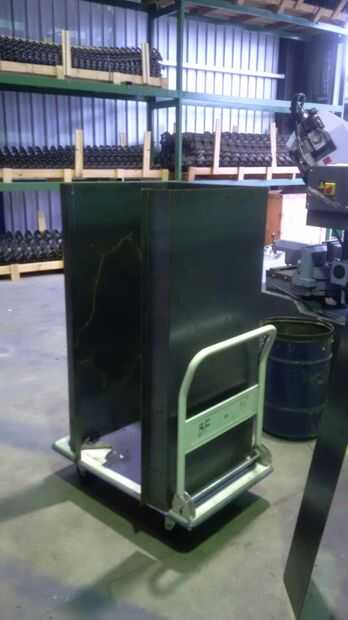

La parte principal se dobla de una sola hoja de acero recortada hasta 1220 x 2060 mm

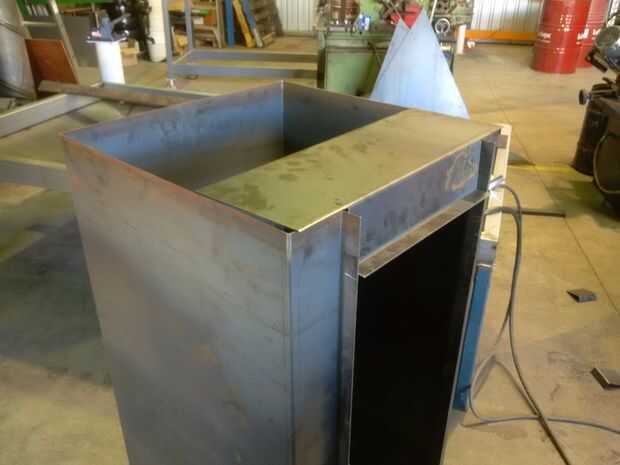

Mientras que el freno de la prensa está para dobleces de apertura de la puerta, también el sobrante de 1220 x 340 que es posterior con muescas y doble utilizado para la parte superior e inferior como se muestra en la segunda foto

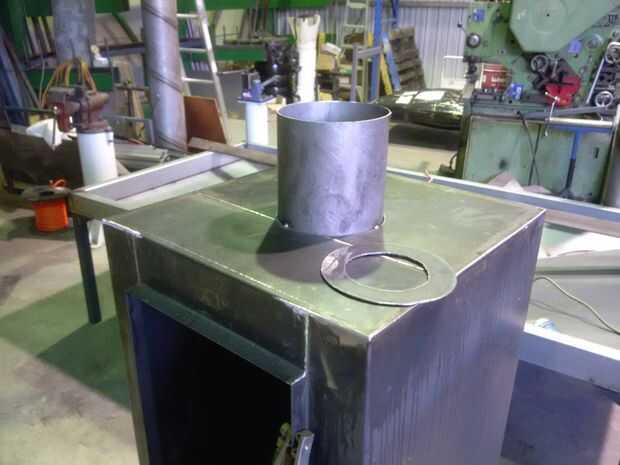

Primero se corta el círculo pequeño de la abertura en la parte superior, luego uno grande. Esta pieza se utiliza en el paso hacia abajo antes donde cabe la manguera de ventilador extractor de polvo.

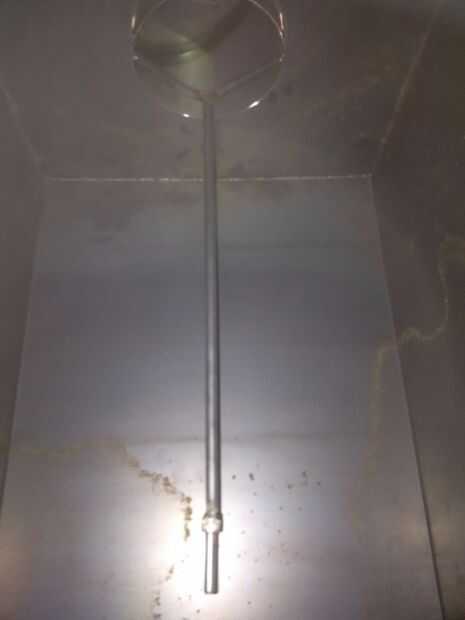

El accesorio para el filtro es solo un tornillo de casquillo M12 soldado a unas cañas. El travesaño se dobla hacia arriba la parte superior para evitar que en los lados del tubo. El tubo se extiende a través de la cubierta principal para localizar el filtro debajo.
