Plantillas de soldadura (7 / 7 paso)

Paso 7: Una plantilla final

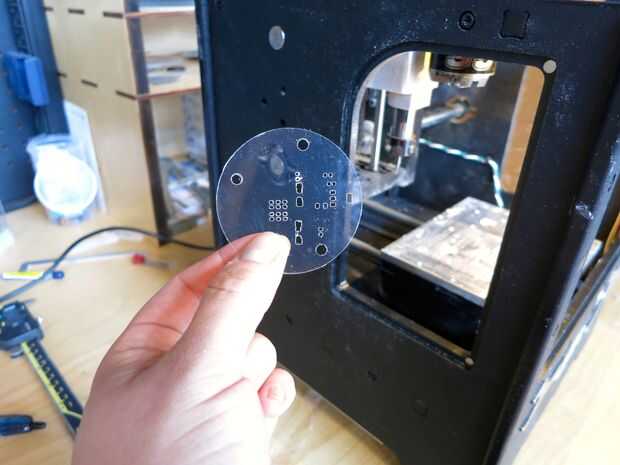

Una vez que ha cortado su archivo, debe tener un sello precioso acabado listo para pasta de soldadura. Hurra!

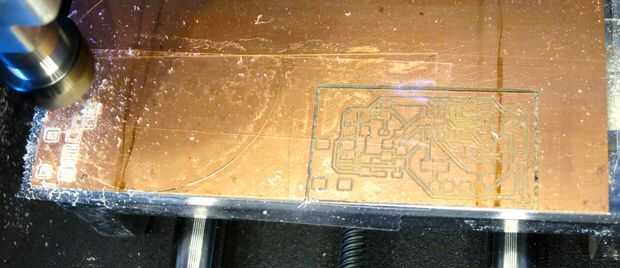

Tomar la Junta (sin duda molida en su Othermill) que hizo la plantilla para agregar la plantilla al lado correcto y aplicar pasta de soldadura. Re-flujo-ríffica!

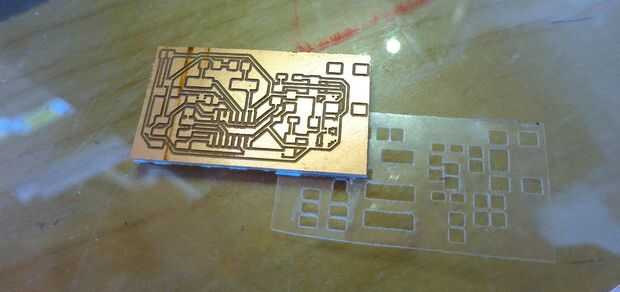

Aquí hemos mostrado otra junta directiva y la plantilla que hicimos en el Othermill. Es la Junta de FabISP de leyenda, un tablero de poco ingenioso que le permite programar sus microcontroladores sobre la marcha.

Si usted tiene preguntas o comentarios, háganoslo saber! Envíenos un correo electrónico a apoyo que nos encantaría oír de usted!
