Plantilla de elemento activo Gray Hoverman TV antena (2 / 9 paso)

Paso 2: diseño

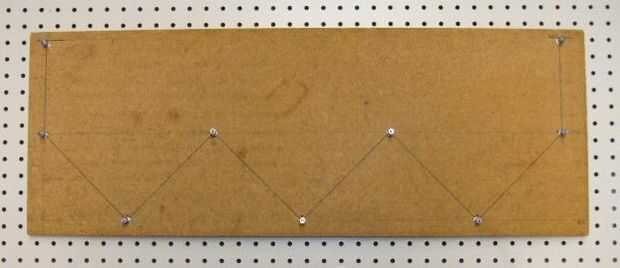

Atención en el dibujo es esencial para la fabricación de elementos de la antena de calidad y facilitar su construcción. Es más importante que cada uno de los arcos que tendrá el mismo radio tienen el mismo radio, que los radios son perfectamente el radio especificado. NO SE DIBUJAR PUNTOS EN LAS INTERSECCIONES DE LA LÍNEA. Las intersecciones deben ser localizados con tanta precisión como sea posible, y la perforación de los hoyos debe hacerse con mucho cuidado.
El diseño de la antena Gray-Hoverman y sus dimensiones están protegidos bajo licencia (por otros). Esta información se ofrece de forma gratuita para uso personal, pero no se permite la explotación comercial. Este es un enlace al pdf de color dibujo de la antena que he usado para el elemento activo de dimensiones http://www.user.dccnet.com/jonleblanc/Canada_TV_Stations/Gray-Hoverman/DBGH_VHF_hi_Antenna.pdf. En el paso final proporcionan enlaces dentro de la Web de digitalhome.ca que ofrecen historia, descripción, funcionamiento, variaciones y ejemplos de construcción de la antena, así como a la licencia.
