Plantilla de elemento activo Gray Hoverman TV antena (1 / 9 paso)

Paso 1: Materiales y herramientas

Materiales
Base: tablero de partícula o madera contrachapada plana, 12 pulgadas por 32 pulgadas, una mitad a tres cuartos de pulgada de grosor; bordes no necesita ser perfectamente recto o liso, ni las esquinas perfectamente cuadradas.
Postes del tornillo: nueve 6-32 tornillos, una y media pulgadas de largo; 27 6-32 tuercas; arandelas planas de dieciocho número seis.
Herramientas
Dibujo papel de 12 pulgadas por 32 pulgadas (opcional) también puede dibujar directamente en la placa base, pero papel permitirá una mayor precisión.

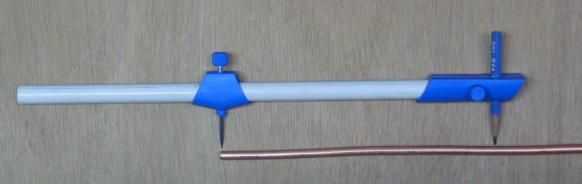

Compass(es) de dibujo, tener lapiz duro, muy fuerte o divisores con puntas muy filosas; capaz de elaborar arcos a 7,07 pulgadas (180 mm) de radio, como Dasco Pro, Inc., gigante círculo 12 pulgadas Beam Compass se muestra en la foto.
Lápiz, con punta muy fina
Borde recto, como criterio, versión metal preferido
Framing square
Regla, un pie de largo, dividido en décimos de pulgada o en milímetros
Taladro de columna
Broca de nueve sesenta cuartos (0,140) pulgadas de diámetro; otro pedacito de aproximadamente la mitad diámetro de orificios
Sacador de centro
Destornillador para cabeza de tornillo 6-32
Llaves de tuercas, dos, de 6-32 tuerca
Marcador permanente medio ancho
