Paso 1: Cómo conectar correctamente la ESP8266
El traductor nivel de lógica
Como se mencionó anteriormente, un traductor nivel de lógica es necesaria para hacer el trabajo de ESP8266. Eso es porque las señales digitales del Arduino tienen valores de 0V y 5V para representar la lógica de 0 y 1 respectivamente, pero el ESP8266 utiliza 0V y 3.3V. Así, no uso traductor de nivel lógico podría dañar el módulo de WIFI. Viceversa, la dos lógica 0V y 3,3 v de la ESP8266 no daño nada pero podría ser mal interpretado por Arduino, especialmente cuando las comunicaciones son rápidas o en presencia de ruido.

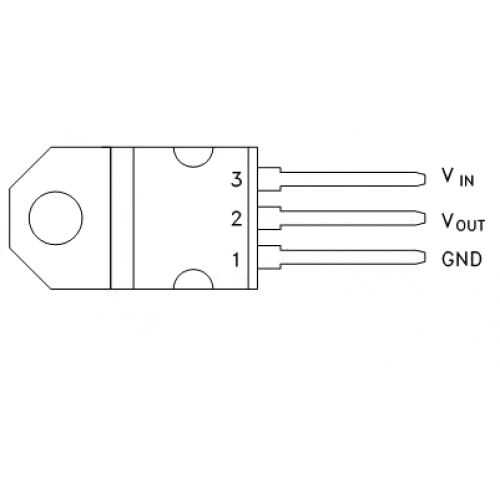

El regulador de voltaje
ESP8266 los módulos tienen que ser alimentado con un 3.3V pero su absorción de corriente podría llegar a 300 mA. Desde la corriente de los 3, 3V alimentación de Arduino sólo puede alcanzar 35mA, tenemos que usar una fuente de 5V transformada a un 3.3V utilizando un regulador de voltaje. Por lo tanto, un módulo WIFI de conexión a los 3, 3V alimentación de Arduino directamente no hacerlo funcionar en todos.
Una vez explicado la importancia de estos dos dispositivos, podemos conectar todo siguiendo el esquema de Fritzing atado encima de.
