Paso 3: circuito

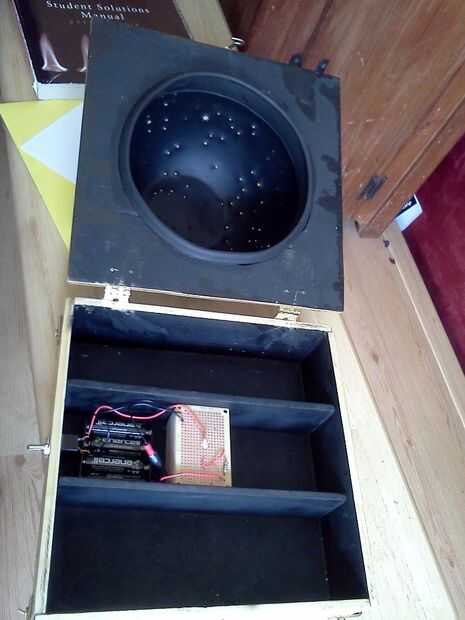

Este es un circuito muy simple. Tiene un interruptor de palanca, un paquete de baterías (4 AAs), una resistencia de 220 ohm y una LED de 5mm. Pongo el LED en un tablero de perf de Radio Shack (creo de origen todo lo de allí).
La forma de cableado en la foto es un poco rara, pero básicamente necesitas conectar el cable positivo (rojo) de la batería al lado positivo del LED (pata más larga), a continuación, conecte la pata negativa del LED a la resistencia, luego el cable negativo va de la resistencia a una de las fichas en el interruptor. Conecte el cable negro de la batería a la otra pestaña en el interruptor.

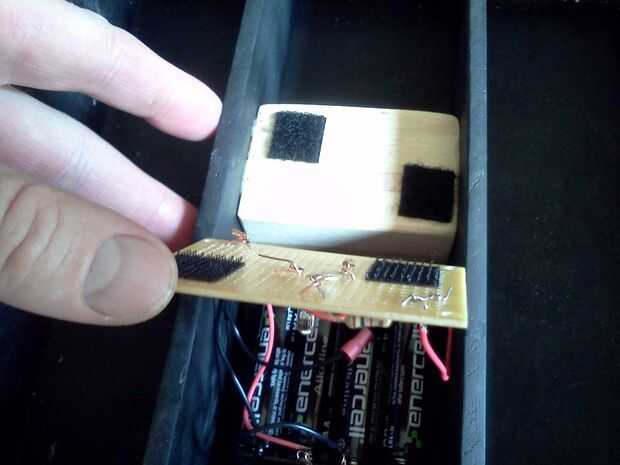

La otra parte de esto era poner en un pequeño bloque de madera en el centro de la caja, a fin de elevar el LED hasta el punto donde fue brillante hacia arriba, por encima de la goma dentro de la tapa. De esta manera luz no escapa de la brecha entre la tapa y la caja. Os adjunto la tabla perf para el taco de madera con algún adhesivo que tiras de Velcro.
Tenga en cuenta que sería más inteligente todo soldar entre sí, pero no hacer eso aquí. Solo me torcí los cables alrededor de la otra, ya que no tengo un soldador y en el momento pensé que era algo difícil de hacer (no es).

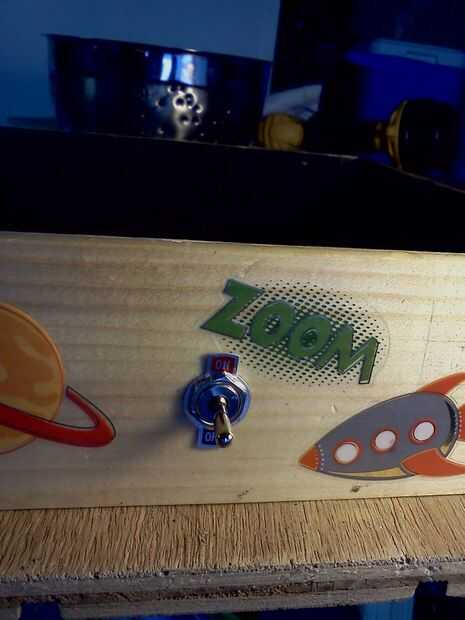

El último paso es pegar el interruptor del agujero en la caja, tornillo abajo y convertirlo!
El efecto es lo que yo llamaría encantador. No es un mapa de la estrella virtual, super brillante y realista, es más como un agradable, reconfortante efectode noche estrellada. Sin embargo, es bastante agradable.
Último Consejo: le aconsejo utilizar pilas recargables, porque si lo usas como una luz nocturna, va a durar un par de semanas pero luego se agotarán las pilas.
OK eso es todo! Esperamos que hayan disfrutado este Instructable. Gracias por leerme!
