Placa para soldar con soldadura de baja temperatura (1 / 3 paso)

Paso 1: preparación

El video de arriba muestra el principio de todo el proceso hasta el final.

Se necesita...

  • Su mascota impresa desnudo flex circuito (éste fue impreso por CIT)
  • Pasta de soldadura de Sn42Bi58 baja temperatura para deposición – 10 g jeringa (o equivalente) hoja de especificaciones adjuntada
  • Un área bien ventilada en la que trabajar
  • Placa – idealmente de temperatura controlada
  • ~ 1 mm espesor – más grande que el circuito y fácil de tomar y desactivar placa de placa de acero
  • Guantes para manejar la placa de acero en caliente
  • Gafas de seguridad
  • Una superficie resistente al calor en el que se coloque la placa de acero

Configuración de la placa

En Resumen: el animal se coloca en una hoja de acero inoxidable que montada y colocada en la placa caliente a reflujo.

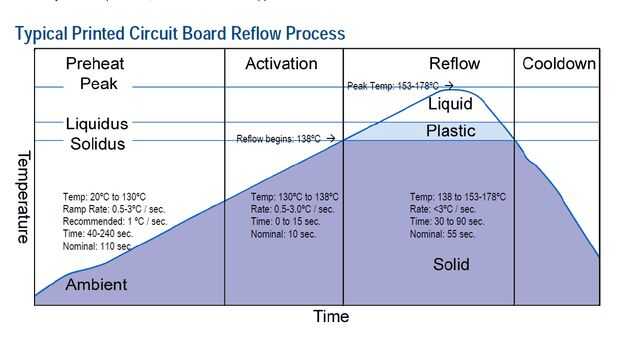

Todo el circuito se calienta para que la soldadura se derrite y reembolsos, baja temperatura de la soldadura de estaño bismuto se ajusta entre 150° C y 175° C. El objetivo es minimizar el tiempo que el animal es expuesto a alta temperatura, por lo tanto, calentamos la placa de acero a más de 150° C con prontitud pero sin sobrepasar esa temperatura durante mucho tiempo. Esto puede tomar algún ensayo y error. Para nuestra placa de acero inoxidable grueso 1 mm encontramos que ajuste la placa a alrededor de 260° C alcanzada la temperatura de reflujo en poco más de un minuto y toda la soldadura adaptarse en unos 30 segundos. La superficie alcanza unos 160° C.

Antes de que hicimos nuestra primera carrera que jugaba con los ajustes de temperatura y conectado a un termopar en la parte superior de la placa de acero para rastrear cómo rápidamente la placa calentado y qué temperatura remató hacia fuera en el.
