Paso 7: Cableado en el caso
Cableado; parte favorita de todo el mundo...

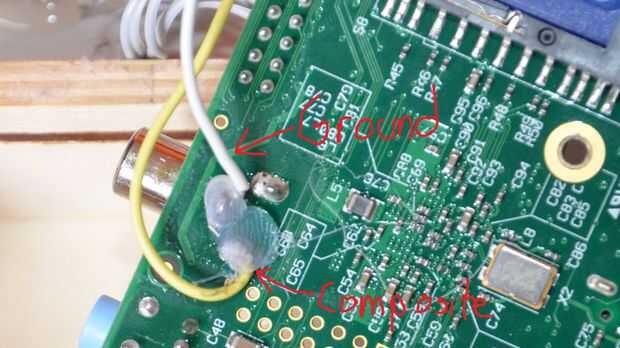

En primer lugar permite la pantalla y frambuesa pi de alambre juntos. Por debajo de la entrada de rca en el Pi, hay tres puntos de soldadura. Necesita los dos cables de soldadura, uno para los datos compuestos y uno para tierra. Ahora soldar el otro extremo del cable hasta el punto de soldadura compuesto en la pantalla y el cable de tierra a la tierra de la soldadura de perno, explica por sí mismo bastante.

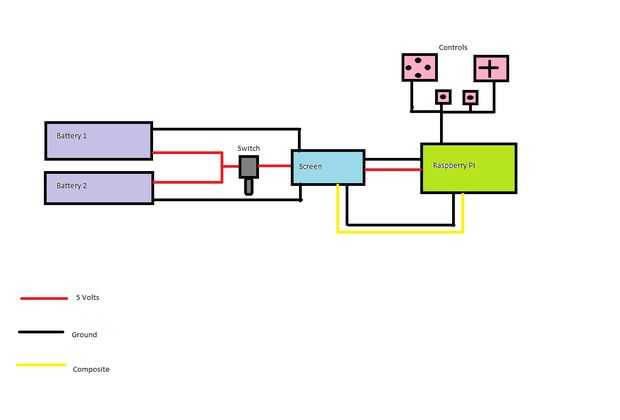

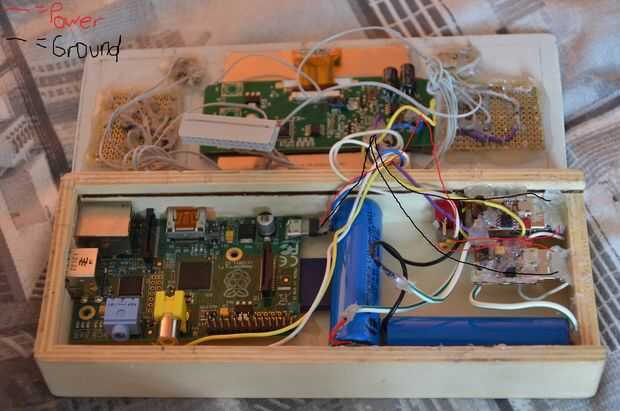

Ahora a todo la energía a través de las baterías y la adición de un interruptor. Obtener el cable de alimentación de las baterías de puerto usb y soldadura para el interruptor de dos vías. De soldar otro cable con el conector del interruptor de dos vías y a la conexión de 5 voltios que encontró en la pantalla. Sin embargo, otra vez la soldadura otro pedazo de alambre a 5 voltios de conectar en la pantalla y un conector hembra micro usb que está conectado a la Pi. Con el cable de tierra del Banco de potencia de soldadura la conexión a tierra en la pantalla y la conexión a tierra en el conector hembra usb micro. Compruebe el diagrama de abajo si tu no estás seguro cómo soldar todo.
Una vez terminado prueba de cableado alimentar todo el sistema de las baterías y esperanza trabaja. Si no comprueba el cableado nuevo.
