Paso 2: Trayectoria de la luz
Ahora que tuve mi fuente de luz loco tuve que averiguar la trayectoria de la luz para la dispersión por lo que se sabe cuánto de una foto / marco para hacer. Puesto que no sabía que el índice de refracción del prisma que compré (y no podía ser molestado para descubrirlo), tuve que ver cómo se doblaría la luz por lo que podría conseguir la mayoría del espectro en la impresión como pude. Lo último que querría es que la mayoría del espectro a partir de su marco. También tenía que haber algún contenedor para bloquear la luz inútil de sangrado hacia fuera y disminuyendo el efecto del espectro, además de albergar la óptica.

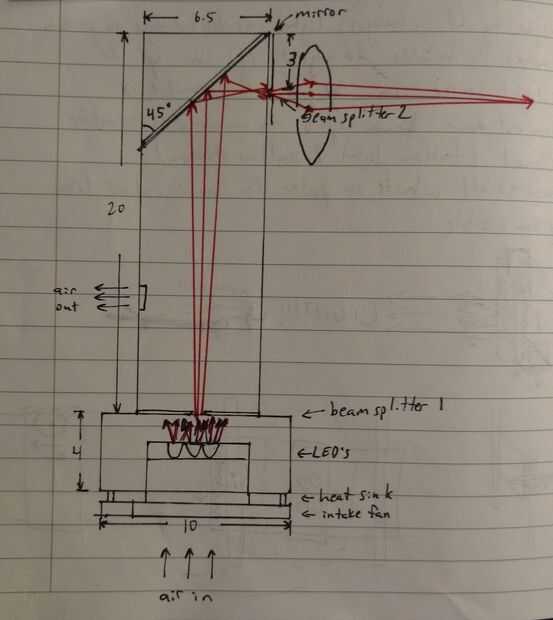

Tras hurgar en diversas combinaciones de fuentes de luz, lupas, lentes de proyector, espejos, beamsplitters y colimadores, una combinación finalmente trabajó. La mejor configuración que funcionó para mí fue una caja con un divisor de haz frente a la fuente de luz, un espejo en ángulo a 45 grados para doblar la luz (para mantener la caja de luz contra el lado de la estructura en lugar de pegar directamente), un segundo divisor de viga y finalmente un lente convexo para enfocar la luz. Esto permitió un haz de luz blanca que sea visible antes de la prisma. Las flechas rojas en el bosquejo se pretenden dar una idea aproximada de la trayectoria de la luz y cómo consigue centrado.
Ahora usted no tiene que seguir necesariamente este ejemplo (y probablemente no será capaz de lentes y fuentes de luz diferentes al tener diferentes propiedades ópticas). Si desea obtener su propia trayectoria de la luz te recomiendo entrar en una habitación oscura (menos luz mejor) y jugando con las distancias entre las lentes y beamsplitters. Una vez que su trayectoria óptica deseada establecido, obtener una medida aproximada del tamaño del poster que debe abarcar la sección de luz que desee.
