Paso 3: El cableado hasta el tablero
Ahora han calculado el valor de la resistencia podemos poner todos los componentes juntos en la protoboard. La mejor manera de construirlo será seguir las fotos pero voy a describir lo que tienes que hacer aquí de todos modos.

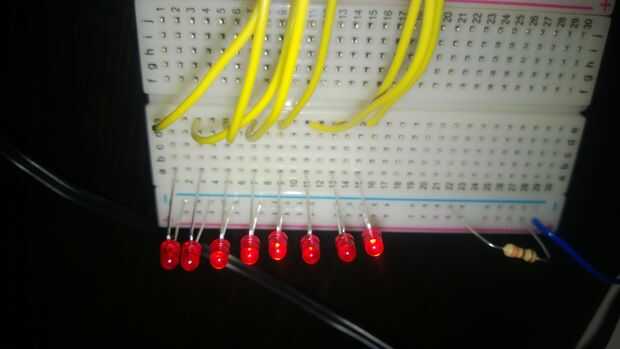

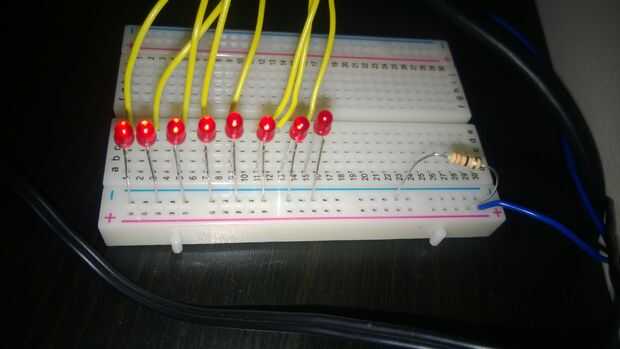

El cable azul en las fotos está conectado a la salida de 5V en el PiFace y el carril rojo largo corriendo por el lado de mi protoboard, conectar el carril rojo al azul usando el resistor, el carril azul tiene ahora una cantidad segura de voltaje para mi LED, así que puedo conectar los terminales positivo (el cable más largo) de los LEDs directamente a este carril. Los terminales negativos de los LEDs entonces necesitan estar conectado para separar las filas. Para cada fila con un LED necesita conectar un cable a una de las 8 salidas en el PiFace (he usado cables amarillo para esto), asegúrese de conectarlas en el orden.
Asegúrese de que usted conecte la salida de 5V (la salida antes de LED0) en el PiFace a su carril rojo (la misma forma que yo tengo mi cable azul conectado).
Ahora estás listo para encender su frambuesa Pi.
