Paso 3: Soldar los componentes

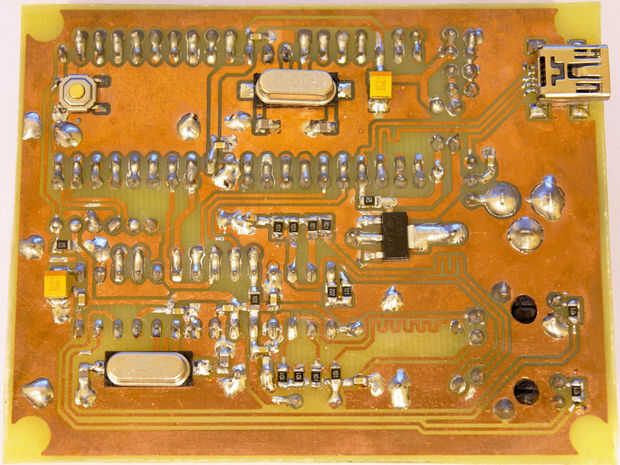

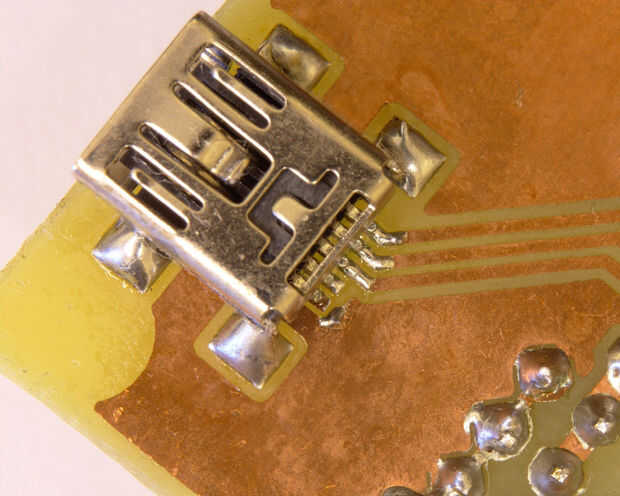

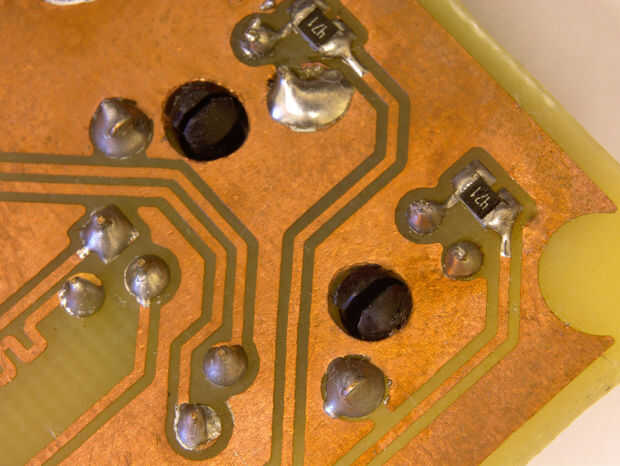

Después de taladrar los agujeros es tiempo para la diversión parte, soldar los componentes en el PCB. La mayoría de los componentes es SMD, por lo que vas a necesitar un poco poco de flux para ayudarle y por supuesto un par de pinzas. Comience soldando todos los capacitores de 100nF primero ya que son el más pequeño de todos los componentes. Después de los condensadores 0603, vaya para todos los componentes de 0805 y después de eso para los dos condensadores de tantalio 3528. Por último, soldar los cristales, el puerto USB y el interruptor momentáneo y termines con los componentes SMD.

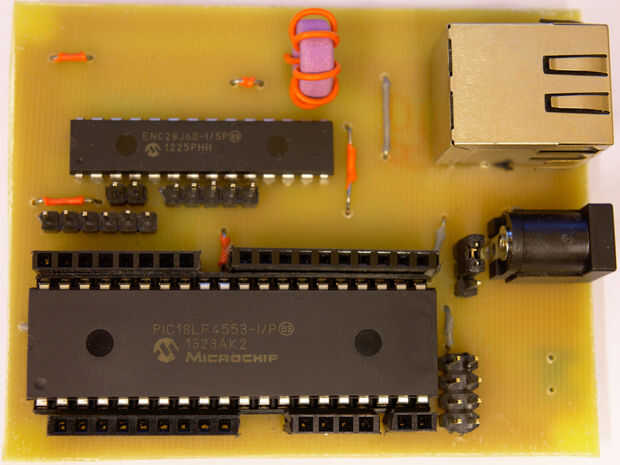

Cuando haya terminado de soldar los componentes SMD es tiempo para que el taladro pasante. Tenga en cuenta que todo el agujero a través componentes se reflejan en el diseño de PCB necesitan ser soldadas en el lado no cobre del PCB. También, tenga en cuenta que hay dos puentes en el microcontrolador. Usted tendrá que soldarlos primero antes que la soldadura del zócalo del IC.
Antes de soldar el conector MagJack deberás primero cortar los pines 4, 5 y 6 porque ya no se utilizan se omitieron en el diseño de la Junta a favor de un espacio extra para las huellas.
Además, porque el ENC28J60 a diferencia del microcontrolador necesita disipar una gran cantidad de calor, debe ser soldada directamente en el PCB sin una toma de corriente. Que forma el cobre de la placa de masa actúa como un disipador de calor y disipa una cantidad de calor. Otra razón que desea el ENC28J60 directamente en la placa de la soldadura es para minimizar la capacitancia parásita y la inductancia que se puede introducir ruido.

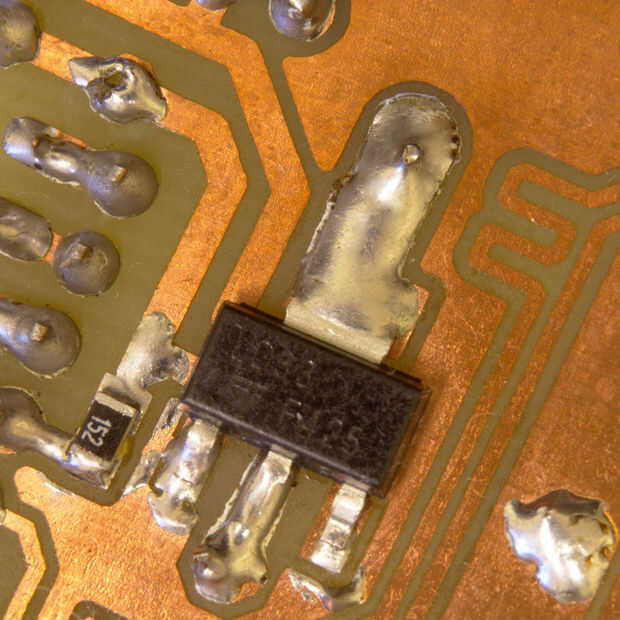

Por último, en el rastro que está conectado con la almohadilla superior del regulador de voltaje Asegúrese de agregar una buena cantidad de soldadura. Esto va a ayudar mucho con la disipación de calor del regulador.
Cuando termines con el soldador no olvide limpiar el PCB de los residuos de fundente. Si utiliza flujo de resina alcohol isopropílico es todo lo que necesitas.
La última cosa que necesita hacer después de soldar poner el jumper en el jefe del perno que selecciona la fuente de tensión.
