Paso 2: Conectar el panel solar (o hack los cables existentes de panel solar)
Ahora vamos a conectar el panel solar! Es mejor hacerlo en el interior, con el panel hacia abajo, por lo que no produce energía. Nota: el cristal delantero de un panel solar es muy resistente - ha diseñado para soportar granizo! Pero la espalda cubierta de teflón es bastante frágil, así que trate de no rascarse o caer algo en su panel mientras se volcó!

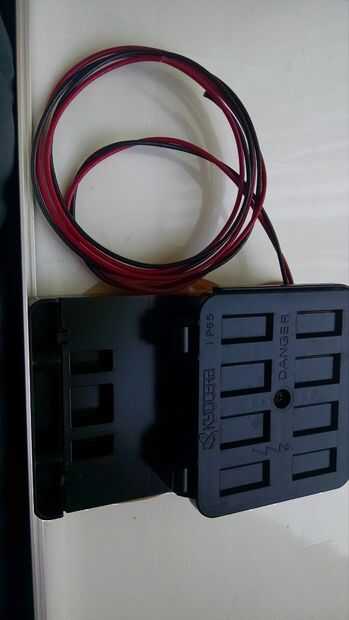

En la parte posterior del tablero debe ser una caja negra, o jbox. Minas no cuentan con cables, así que tuve que añadir mi propia. IF su PANEL vendrá con cables ya Unido, saltar hasta el segundo a último párrafo de este paso.

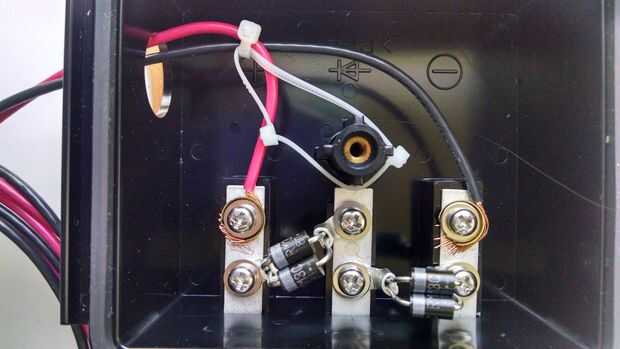

Dentro de la caja de conexiones debe ser algunos terminales de tornillo y los diodos de bloqueo. Mina también fue etiquetado con que terminal es positivo (+) y que fue negativo (-). Cortar decentemente largas longitudes de cable 14 AWG rojo y negro resistente a la intemperie, despojados de los extremos y había rizado en los terminales positivo y negativo, respectivamente. Quitó unos 3/4" de aislamiento de los cables por lo que pude rizar a los cables alrededor de los tornillos, proporcionar soporte mecánico y contacto de superficie eléctrica adicional.
Entonces, porque inevitablemente alguien va de viaje o tire de los cables, he añadido unos cuantos zipties para apoyar los cables, para que no tiran de accidente.

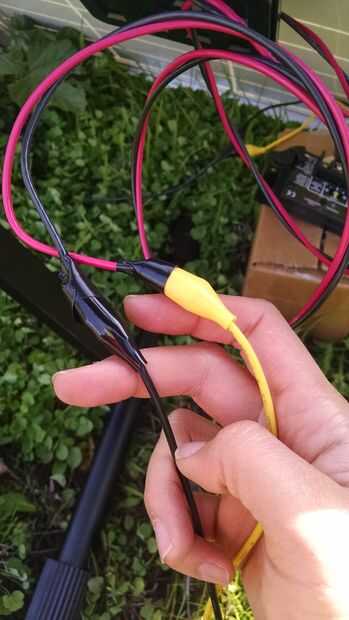

En el otro extremo de los cables, quitó suficiente aislamiento para unir cables de puenteo pinza de cocodrilo a cada uno: rojo o amarillo para el cable positivo (+) y negro para el cable negativo (-). Código de colores cosas ahora facilita conectar cosas más adelante!
PARA las personas que tienen los paneles con los cables ya adjunto: en primer lugar, asegúrese de que no va a utilizar este panel en un funcionario ajuste otra vez - con los cables hackeados, no pasan inspección eléctrica. Si está bien con usted, entonces seguir adelante y cortar el los conectores de extremo de los cables y tira los extremos quedando bastante desprotegida que puede clip sobre él con los cables de puente de pinza de cocodrilo. Compruebe que es positivo (+) y negativo (-), luego clip en los clips de cocodrilo correspondiente!

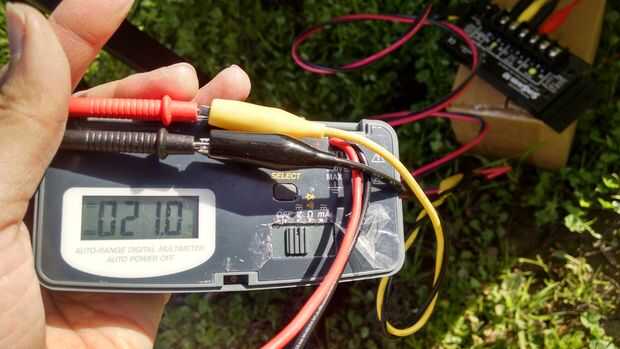

De una cordura comprobar, ahora vamos a comprobar que el panel produce realmente poder! Podríamos haber comprobamos esto en cualquier punto de este paso, pero vamos a no deje de hacerlo ahora. Tome el panel fuera en algún lugar soleado gancho encima de su multímetro conduce a los cocodrilos correspondiente y debe conseguir algo cerca de su valor de Voc. ¿Si es un poco menos de Voc, hay nubes o es el polvo? En caso contrario, compruebe todas las conexiones y asegúrese de que estén bien apretados.
