Paso 2: Diseño de la manija

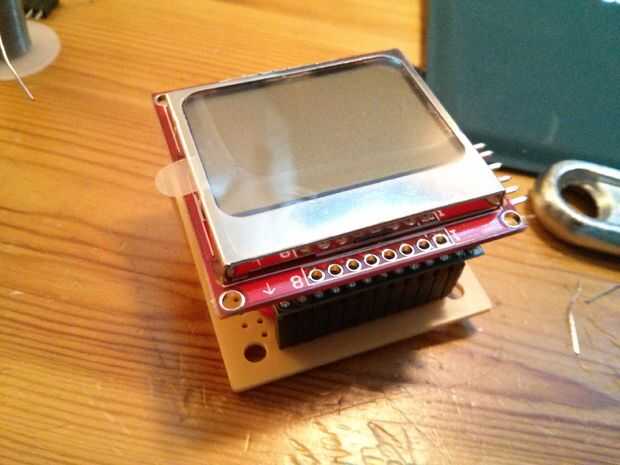

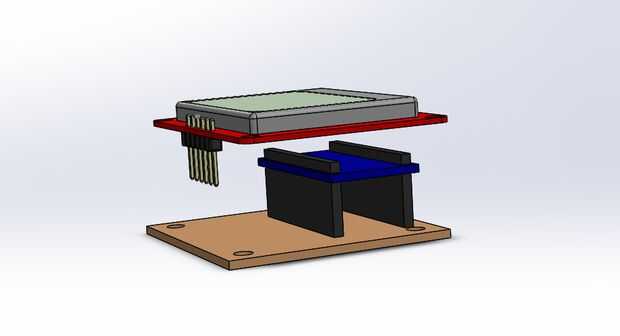

El dispositivo fue diseñado para ser un portátil y con pilas. Debido a esto, el cuerpo de la manija tuvo que ser diseñado para ser tan pequeño como sea posible para que sea cómodo de sujetar con una mano. Ya que estábamos usando encabezados para conectar el Arduino Pro Mini y Nokia LCD pantalla, tuvimos que encontrar una manera de minimizar este impacto. Diseñamos la pantalla LCD para montar en la parte superior el Arduino en el protoboard (Figura 1).
El resto de los componentes electrónicos se modelaron en un método similar para determinar el volumen mínimo que el mango contiene (Figura 2).

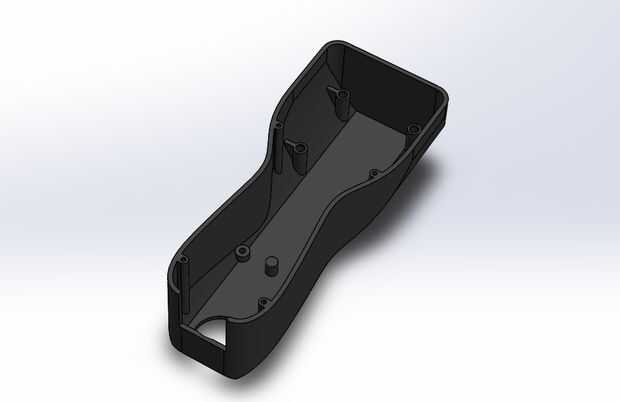

Una vez que se determinó el volumen mínimo, el cuerpo de la manija fue diseñado alrededor de él con la intención de que se fabrica por procesos de impresión 3D. Esto afecta a algunas características de diseño (es decir. las protuberancias de los agujeros de montaje) puesto que las impresoras 3D son mejores reproducir características que están a lo largo del eje vertical. La región alrededor de la batería fue adelgazada para indicar que es donde el usuario debe agarrar el dispositivo. El cuerpo de la manija con las características de montaje de componentes electrónicos se muestra en la figura 3.

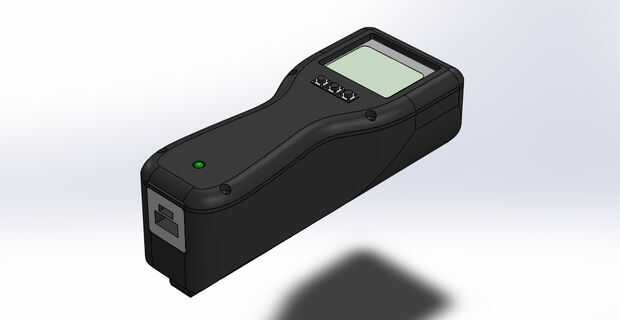

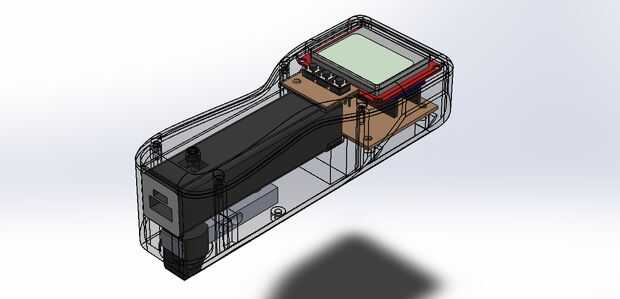

Los componentes mecánicos y eléctricos completamente integrados se muestran en la figura 4 y figura 5. Los componentes electrónicos están garantizados en el cuerpo de la manija con los sujetadores de M2 y M3. El puerto USB en la base de la manija es de la batería USB, permitiendo a los usuarios cargar sus teléfonos móviles mientras cocina huevos con nuestro dispositivo.
Después de que estábamos contentos con el diseño del dispositivo, que guardan las partes como archivos STL y utilizar nuestra impresora 3D para hacer las piezas.
