Perfboard Hackduino (circuito de Arduino-compatible $8) (2 / 12 paso)

Paso 2: Zócalo del IC

Primer paso es averiguar lo que exactamente lo que están poniendo en este circuito.  Para este tutorial todos construimos, que no sean las necesidades del ATMega, es un regulador de voltaje, así que dejo espacio en la parte superior de la Junta para ello.  Recomiendo también dejar algo de espacio hacia la parte inferior de un capacitor.  Sin embargo, si sabes que esto incluye mucho más que el circuito ATMega, debe planificar esto en tu tablero ahora e instalar el zócalo del IC apropiadamente.

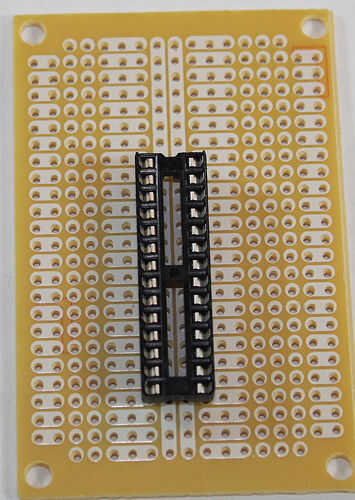

La mayoría IC (circuitos integrados) y en consecuencia sus tomas correspondientes, tienen una muesca en un extremo.  En esta foto, verás que es la muesca hacia la parte superior de la Junta.  Esto es extremadamente importante prestar atención a ambos mientras que la construcción del circuito y al insertar el chip durante el último paso.

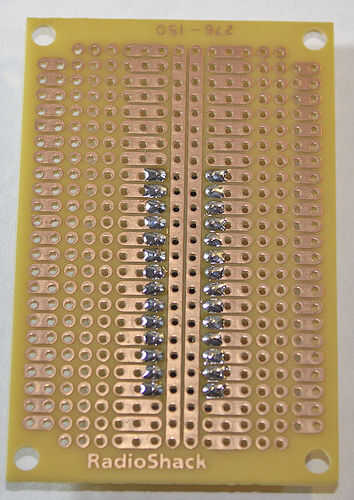

Seguir adelante y todos los 28 pines en, asegurándose de que los pasadores están pegando por el lado cobre de la Junta de soldadura.
