Perfboard Hackduino (circuito de Arduino-compatible $8) (11 / 12 paso)

Paso 11: ATMega programa chip w/Arduino y extracto

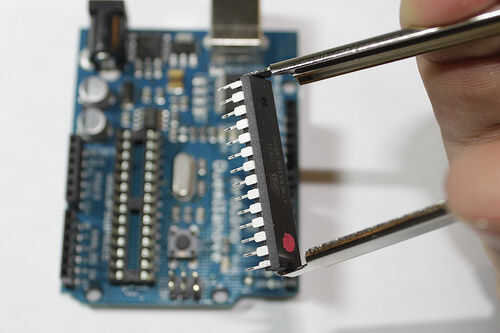

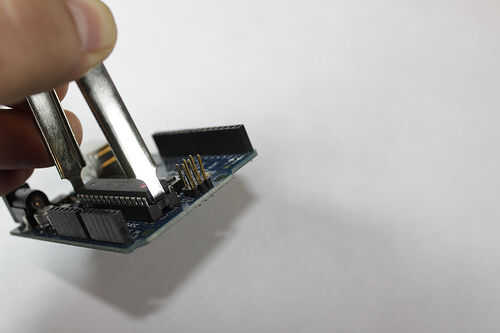

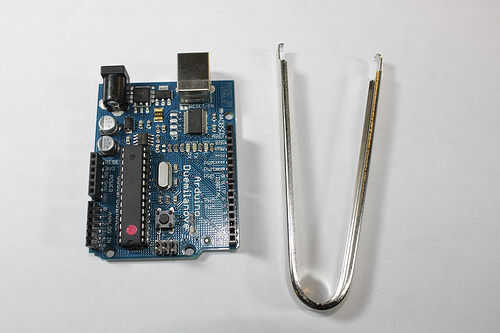

2. utilizando la herramienta de extractor de IC, Deslice ambos extremos de la herramienta en cada extremo de la viruta.  Esto puede tomar un poco de inquietud para ellos bajo de la cuña, pero una vez que son, lo tire!  El chip es a menudo muy seguro en el zócalo del IC, pero usted no puede lastimar por jalándolo directamente hacia afuera, después de tener una sujeción segura en el chip.

3. generalmente ahora cambiar el chip ATMega que falta con el nuevo chip ordenado. Asegúrese de que tiene el bootloader de Arduino, aunque!

Aquí está el código en caso de que usted no quiere perder tiempo descargando:

/*

S.O.S. morse code todos los LEDs!

Hola mundo para el Chip apenado.

Joe saavedra 2010
http://Jos.pH

*/

int S = 1;
int O = 2;

void setup() {}
para (int i = 0; i < 14; i ++) {}
pinMode (i, salida);
}
}

void loop() {}

Flash (S);
Flash(O);
Flash (S);

Delay(750);

}

{} void flash (int letra)
{Switch(Letter)}
caso 1: //the letra '!
DOT();
DOT();
DOT();
rotura;

caso 2: //the letra ' o '!
Dash();
Dash();
Dash();
rotura;
}
Delay(250); romper entre cada letra
}

void dot() {}
para (int j = 0; j < 14; j ++) {}
digitalWrite (j, alto);
}
Delay(130); longitud del punto

para (int j = 0; j < 14; j ++) {}
digitalWrite (j, LOW);
}
Delay(130); espacio entre el punto
retorno;
}


void dash() {}
para (int k = 0; k < 14; k ++) {}
digitalWrite (k, alta);
}
Delay(250); longitud de tablero

para (int k = 0; k < 14; k ++) {}
digitalWrite (k, baja);
}
Delay(130); espacio entre el tablero
retorno;
}
