Paso 4: Puesta en uso, mejoras, algunas reflexiones
Uso:

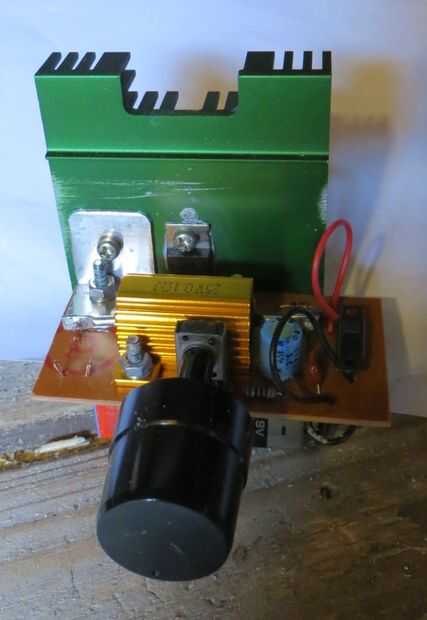

Pequeña carga está diseñado para extraer una corriente constante de un suministro, sea cual sea la tensión, lo que no necesitas conectar nada, excepto un amperímetro, que debe colocar en serie con una de las entradas.
Gire la perilla a cero y encienda la carga pequeña. Debería ver una pequeña cantidad de flujo de corriente, hasta de 50mA.
Gire lentamente el mando hasta que fluye la corriente que desea probar en el, hacer lo que tienes que hacer las pruebas. Revise el disipador de calor no es demasiado caliente - la regla de oro aquí es que si se quema los dedos, está demasiado caliente. En este caso tienes tres opciones:
- Baje la tensión de alimentación
- Baje la carga pequeña
- Funcionamiento por intervalos cortos con un montón de tiempo para enfriarse entre
- Montar un ventilador al disipador térmico
OK muy bien es cuatro opciones :)
No hay protección alguna entrada, así que mucho cuidado que las entradas están conectadas a la ronda de manera correcta. Se equivocan y diodo intrínseco del mosfet llevará a cabo toda la corriente que está disponible y probablemente destruya el mosfet en el proceso.
Mejoras:
Rápidamente se hizo evidente que carga pequeño necesita tener su propio ajuste de la corriente dibuja los medios. Hay tres maneras de hacerlo.
- La opción más sencilla es montar un amperímetro en serie con la entrada positiva o negativa.
- La opción más precisa es para conectar un voltímetro a través de la resistencia de sentido, calibrada a esa resistencia para que la tensión indicada indica la corriente.
- La opción más barata es hacer una escala de papel que se ajusta detrás de la perilla de control y marca una escala calibrada en él.
La falta de protección inversa podría ser un gran problema. Diodo intrínseco del mosfet conducirá si carga pequeña se enciende o no. Otra vez hay un número de opciones para resolver esto:
- El método más simple y más barato sería conectar un diodo (o algunos diodos en paralelo) en serie con la entrada.
- Una opción más costosa es utilizar un mosfet que ha construido en la protección del reverso. OK por lo también es el método más sencillo.
- La opción más compleja es para conectar un mosfet segundo en la serie con el primero, que lleva a cabo sólo si la polaridad es correcta.
Me di cuenta que a veces lo que realmente se necesita es una resistencia ajustable que puede disipar mucha potencia. Es posible utilizar una modificación de este circuito para hacerlo, mucho más barato que comprar un reóstato grande. Así que busca pequeños MK2 de carga que podrá ser cambiado a modo resistente!
Reflexiones finales
Carga pequeña ha demostrado ser útil incluso antes de que fue terminada y funciona muy bien. Sin embargo tenía algunos problemas de lo construcción de y luego cuenta que un metro y "en" indicador sería mejoras valiosas.
