Película para Mutoscope (9 / 20 paso)

Paso 9: Diseñar el huso en Illustrator

Diseño de piezas a ser cortadas laser puede realizarse en multitud de programas, cualquier programa que es capaz de generar un archivo .dxf puede enviar un diseño a un láser. Porque mi fondo es en fotografía/videografía, y he estado trabajando en Adobe Photoshop y Adobe Premier para siempre, fue fácil para mí saltar en Adobe Illustrator donde he diseñado todas las piezas para el eje.

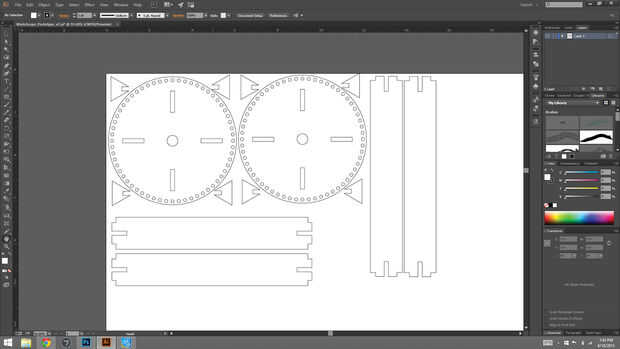

El diseño del huso es simplemente dos círculos, con ranuras para soportes y los agujeros para sujetar los estatores de las células de las animaciones.

Esta es la primera vez realmente había diseñado piezas que debían moverse de esta manera. Decidí usar pinchos de brochetas de bambú para apoyar los cuadros de animación. Eran más rígido y más fuerte que la barra pasador común.

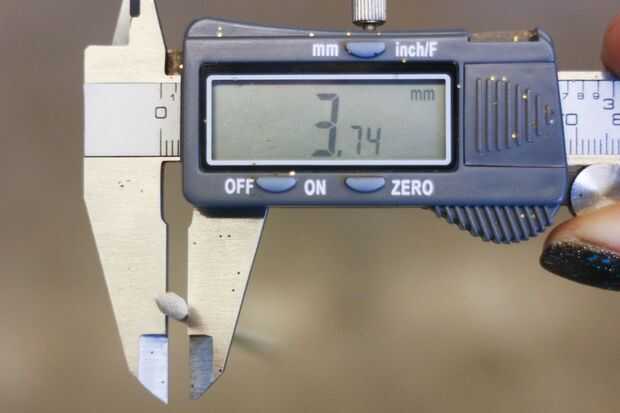

Yo sabía la varilla roscada de lo que más tarde sería el cigüeñal fue 1/2" de diámetro y utiliza la herramienta Elipse para generar un agujero para descanse en. Entonces, utilicé una pinza para medir el diámetro más pequeño de los pinchos de Kebab.

Para generar todas las líneas de corte en este diseño, utiliza la herramienta Elipse de ilustradores y herramienta Rectángulo para hacer estas formas y limpiar con el editor de transformación.

Después de correctamente de tamaño y a todos los agujeros de mi patrón de corte, usé el Control + D comando transformar y duplicar la rotación de los agujeros que se utilizan a lo largo de los bordes del huso.

Para apoyar el eje, he diseñado cuatro puntales para evitar que el eje de torsión o colapso bajo la presión. Esto tuvo unas pocas iteraciones, por lo que si decides volver a hacer el proyecto con un material diferente además de madera, sería-prueba de esfuerzo el su huso sin las células de la animación en ellos.
