Pedo operado al azar Channel TV control remoto (5 / 7 paso)

Paso 5: Calibrar el Sensor

Calibrar el sensor de CH4 metano es bastante fácil.  Tiempo para sacar su multímetro y oler algunos pedos.

El sensor viene en el correo en dos piezas; 1) el sensor y 2) la Junta de arranque de paralaje.  El sensor pone datos resistente por lo que puede ser enchufado en el tablero de arranque de cualquier manera.  Pero si eres el tipo que le gusta leer por sí mismo, aquí está la hoja de datos (leer bajo, ""conexión y pruebas y "Calibración");
http://www.Parallax.com/Portals/0/downloads/docs/Prod/Sens/27930-1-2-GasSensor-V2.1.pdf

Trabajo por hacer el boceto:
Descargar mi bosquejo de CH4calibration vinculado a continuación.  Mucho a todos que es Arduino pin7 su pin HSW, hacen una salida y ponerlo en bajo (que se enciende calentador del sensor).

Trabajo por hacer en el protoboard:
Conecte el sensor de metano en su protoboard:
ALR es la alarma y va a dejar solos mientras calibra el sensor
HSW es el calentador de su medidor de gas, conectarlo a Arduino pin7
+ 5v es poder, conectarlo a 5V de Arduino
GND es la tierra, conecte a Arduino Gnd

Calibrar:
Búscate a un entorno de aire limpio (libre de pedo), subir el bosquejo a tu Arduino y ajustar un temporizador de huevo por 10 minutos.  Necesita para que el calentador calienta y el sensor de "resolver" antes de comenzar la calibración.
Cuando vuelvas en diez minutos tienes un sensor caliente al tacto.

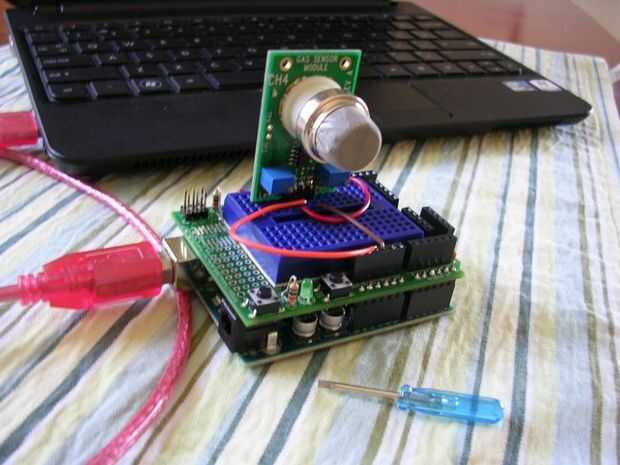

Ajuste el multímetro hasta leer voltaje DC y mantenga las terminales de prueba para probar los puntos 3 y 4 (etiquetado TP3 y TP4 en el borde izquierdo de la placa breakout).  Usted está esperando para leer voltios 0,80.  Si eres demasiado bajo, gire el potenciómetro marcado "Nivel de disparo" en sentido antihorario hasta llegar a 0,80 Volts como sea posible.
Una vez que tienes el nivel de disparo calibrado a 0,80 Volts que es el momento de leer el voltaje a través de puntos de prueba 1 y 2.  Una vez más, estamos buscando algo alrededor de 0,80 Volts.  Ajustar el potenciómetro con la etiqueta "SET POINT" hasta unos 0,80 voltios hasta que el LED rojo (situado en la parte superior, izquierda del tablero de arranque justo debajo de la seda defendido "CH4" etiqueta) se ilumina.  Este LED se enciende cuando el voltaje de su punto de ajuste es mayor que la tensión de tu nivel de disparo.  Si este LED está encendido entonces es ALR pin estará enviando una señal de alto, que más tarde fije al Arduino Pin2 ya es la clavija de entrada que estamos utilizando como nuestro disparador.  Ahora gire el potenciómetro de punto de ajuste hasta que el LED rojo se apaga solo.

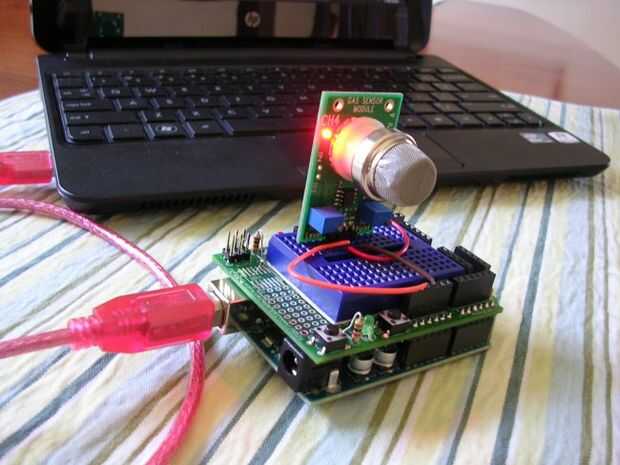

OK, así que ahora usted tiene un sensor de Metano CH4 calibrado con el LED rojo.  Ver sobre su hombro para asegurarse de que aún eres la única persona en la habitación y... pedo en el Arduino.  Espere... ESPERAR para it... y el LED rojo se enciende!  Hurra, lo has hecho, se calibra el sensor de CH4 metano!  Si el LED no enciende entonces nos hemos conseguido solución de problemas para hacer.

Solución de problemas:
Si el LED rojo no enciende es porque el voltaje de su punto de ajuste no va más allá de la tensión de tu nivel de disparo.  Compruebe el voltaje a través de puntos de prueba de 3 y 4.  Si eres de 0,80 v estamos OK.  Compruebe el voltaje entre los puntos de prueba 1 y 2.  Voy a mostrar algo menos de 0,80 Volts... es su problema.  Búscate en un ambiente de claro aire y girar el potenciómetro de punto de ajuste en sentido antihorario hasta que esté justo por debajo de 0,80 Volts.  Pedo en el sensor y usted debería ver el LED rojo enciende.  ¿Todavía no hay LED rojo?  Tenemos una última forma de arreglar eso.
Si todavía no obtendrá suficiente voltaje desde su punto de ajuste, entonces tendremos que bajar la tensión de tu nivel de disparo.  Me gustaría tomar un momento para decirte, que si bien esto funciona, a también hacer su sensor más sensible así que tendrás que aumentar la demora del debounce en el final de la void_loop en el bosquejo final.  Para disminuir el voltaje a través de su nivel de disparo, gire el potenciómetro de nivel de disparo hasta que el LED rojo se encienda en un ambiente de aire limpio.  Luego gírelo en sentido antihorario hasta que el LED rojo se apaga solo.

** Si usted no puede reunir un pedo o dos, la ficha recomienda utilizar propano como sustituto del metano **
