Paso 2: Obtener pulso códigos del mando a distancia TV
Primero usted necesitará descargar IRremote.zip abajo y lo descomprimimos en la carpeta de Arduino, "Biblioteca". Estoy utilizando Arduino versión 0018 y mi directorio tiene este aspecto;
Arduino-0018/bibliotecas
Se trata de biblioteca infrarrojo de Ken Shirriff que es capaz de grabar y la visualización de códigos de pulso crudo. Ya que proporciona códigos raws en lugar de sólo protocolos de empresa específico debería funcionar con cualquier control remoto envíos pulsos de IR.

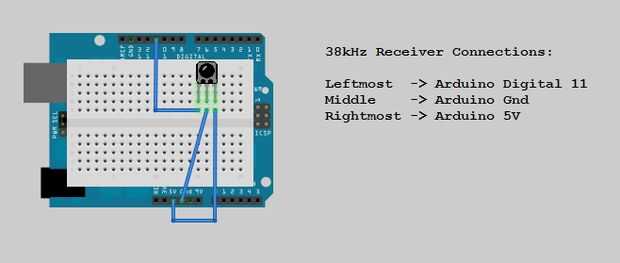

Al configurar tu Arduino como en la foto. Si usted está buscando en la lente negro de su 38kHz receptor IR:
el pin más a la izquierda del receptor obtiene saltó al pin digital de Arduino 11
el medio perno receptor obtiene saltó a Arduino Gnd
el pin más a la derecha del receptor obtiene saltó a 5V de Arduino
Luego conectar tu Arduino al ordenador y abra el software de Arduino. Desde la selección del menú de archivo;
Archivo > ejemplos > IRremote > IRrecvDump

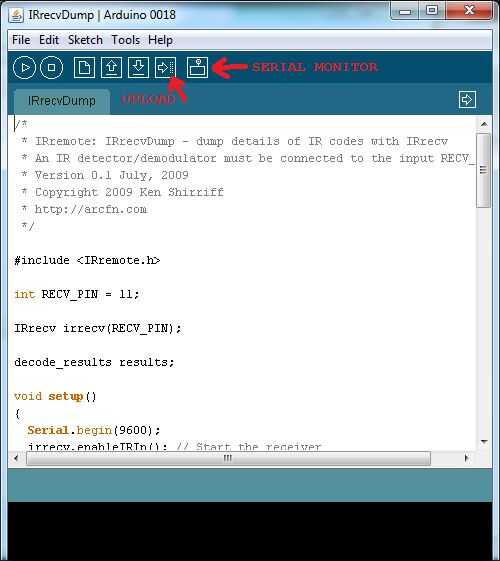

Haga clic en el botón subir y una vez que el esbozo es cargado a tu Arduino haga clic en el botón del Monitor serie. Hay un cuadro señalando estos botones si te pierdes.

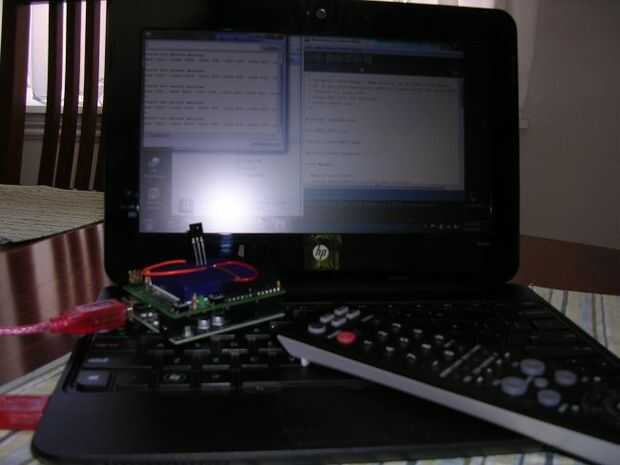

Ahora apunte el control remoto en 38kHz receptor y usted debería ver el Serial Monitor cobran vida cuando se pulsa un botón. Querremos hacer clic en los botones del control remoto 0 a 9 uno a la vez y guardar los pulsos que obtener de cada una, así que podemos limpiarlos hasta y ponerlos en nuestro sketch de Arduino más tarde.
