Paso 3:2) fabricación de Hardware
Carpintería de madera

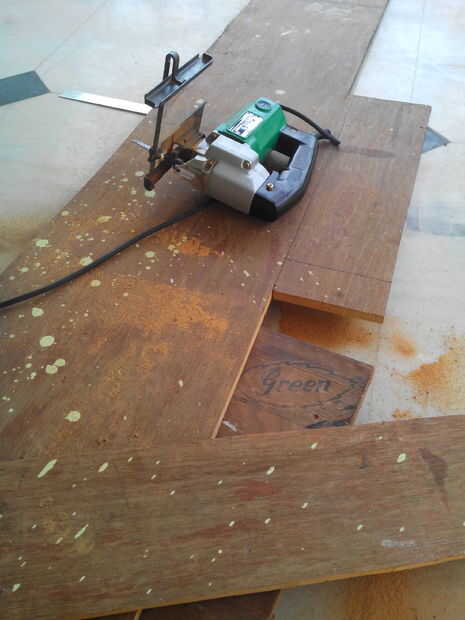

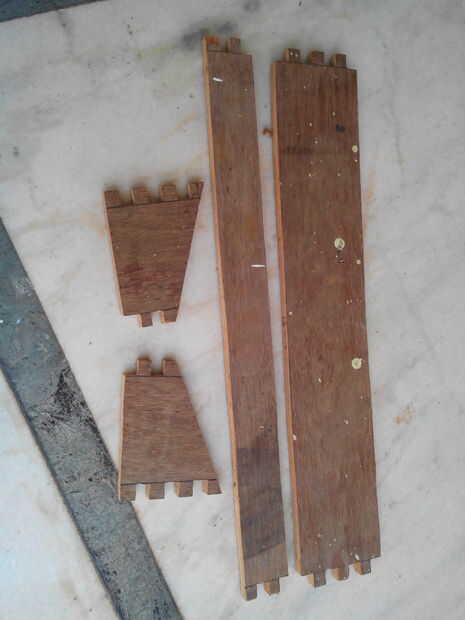

Para mi proyecto de pedal Midi, utilicé trozos de madera contrachapada disponible, alrededor de 10mm de espesor para la base y los lados del recinto. Cortar piezas para hacer un recinto de dimensiones 70 X 13 X (10,6) cm. Para alinear todo en su lugar, tenemos que cortar caja empalmes o uniones de dedo en los bordes de las piezas que encajan entre sí. El siguiente material explica qué caja de empalmes son y cómo hacerlos.

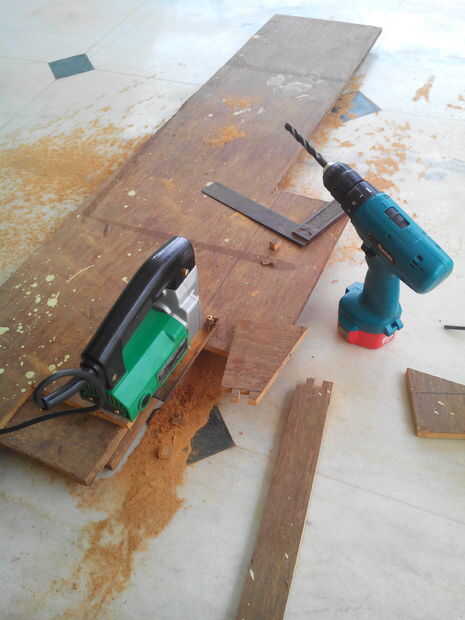

Cortando las articulaciones de la caja, precisamente, a mano, es arduo trabajo. Si tienes mesa de fresadora, una plantilla conjunta de caja muy simple puede ser modelada y el trabajo puede ser hecho en un santiamén. Ya que no tengo una mesa de fresadora o cualquier banco de trabajo para ello, tuve que recurrir a hacerlo a mano.
Regular las uniones a tope y a clavar los trozos de madera juntos no dará suficiente resistencia estructural necesaria para sostener horas de ser pisotones!

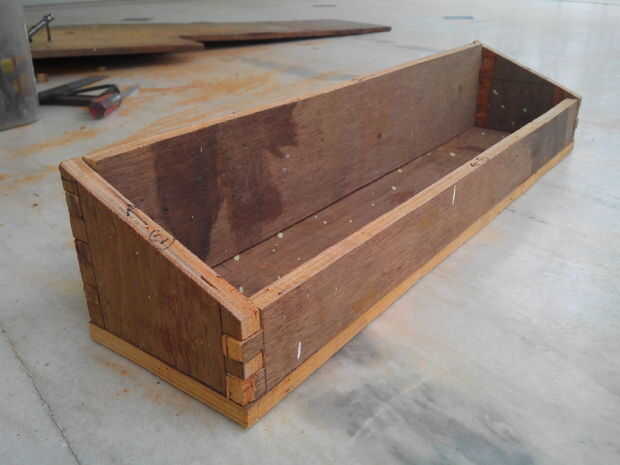

Una vez terminado, debería ver algo como esto.
Clavar la pieza base inferior al resto de los artilugios y presentado de que sobresale de los bordes de las articulaciones de la caja, y pegué las juntas con pegamento de madera. Tenía algún material laminado a la izquierda, para cortar pieza de él y pegado a la superficie externa para que se vea bonito!
Trabajo del metal

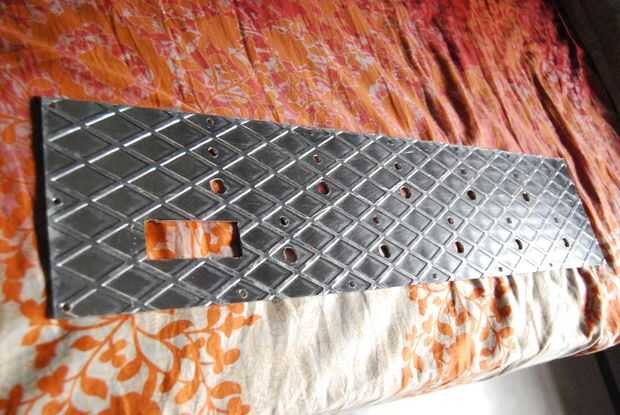

Para la pieza que va en la parte superior, podría sólo utilizo un máximo de madera de espesor 5mm, desde la ranura de lo LED se atornille, permitió solamente mucho. Decidí usar una placa de aluminio en su lugar. La placa que usé es de unos 3mm de espesor y tiene una especie de patrón del panal (que me pareció genial).

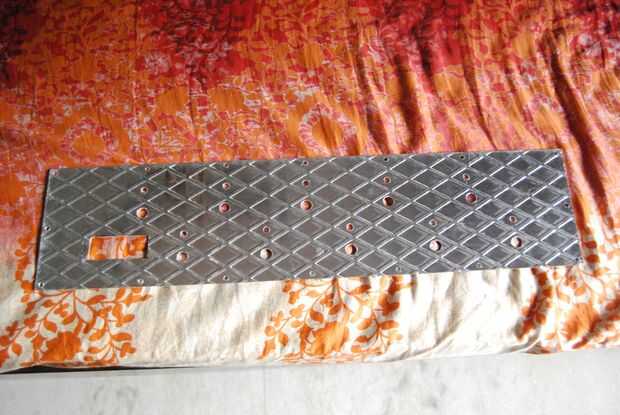

Corte las dimensiones exactas a la caja que hemos hecho, con un rompecabezas y una hoja para cortar. Para cortar los agujeros para incluir los interruptores, LEDs, la pantalla LCD y para fijar tornillos, usé 2 tamaños de pedacito de taladro. Una pulgada de 12/32 bit para los interruptores y un pulgadas de 8/32 bits para los LEDs y los tornillos. Para la exhibición del LCD de la cubierta, había marcado hacia fuera las dimensiones rectangulares de la placa, dos agujeros perforados en lados opuestos y utiliza una sierra de calar para cortar una ranura rectangular en la placa.
