Pedal de guitarra de Arduino UNO - Hardware abierto. (3 / 4 paso)

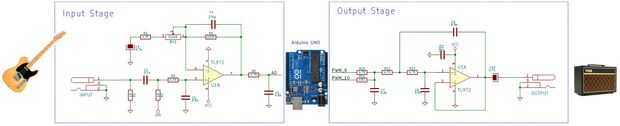

Paso 3: Permite entender el esquema.

El escudo consta de tres partes:

  • La etapa de entrada: amplifica y filtra la señal de la guitarra lo que para el Arduino Uno ADC (Analog hacer convertidor Digital).
  • Placa Arduino: Toma la forma de onda digitalizada de la ADC y no todos la señal de procesamiento Digital (DSP) crear efectos (distorsión, fuzz, volumen, metrónomo...).
  • La etapa de salida: Una vez creada la nueva forma de onda, la señal es tomada de las salidas digitales del Arduino (dos Sinuosidal combinados) y preparada para ser enviado el próximo pedal o amplificador de la guitarra.

Si desea más información, Lea el artículo completo o preguntar en el foro.
