Pedal de guitarra de Arduino UNO - Hardware abierto. (1 / 4 paso)

Paso 1: Obtener los componentes.

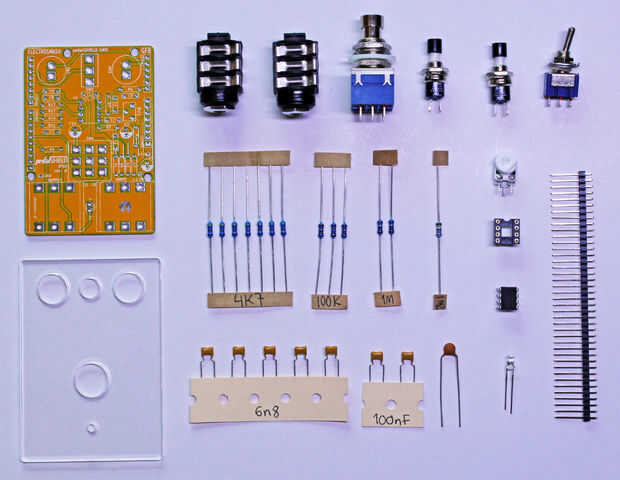

Todos los componentes seleccionados tratando de encontrar la más fácil de piezas de origen, comprobar la completa lista de materiales a continuación:

Condensadores

  • C5, C2, C7, C8, C9 6.8
  • C3, C6, C10 4.7u
  • C1, C11 100n
  • C4 p 270

Resistencias

  • R12, R13, R10, R9, R6, R4, R3 4,7 K
  • R5, R7, R8, 100 K
  • R1, R2 1 M
  • R11 1 M 2

Otros

  • RV1 500 K
  • D1 Led 3 mm azul
  • U1 TL972
  • PDIP-8 IC enchufe dip 8
  • SW1 3DPT
  • SW2 interruptor
  • SW3, SW4 pulsador
  • Conn1, 2, 3, 4 1 40 jefe del pin
  • J1, J2 1/4 gato audio

Hay un tema en el foro donde pueden pedir consejos o alternativas.

Usted puede consulta aquí una lista detallada de materiales.

El PCB puede intentar hacer en tablero de vero, utilizar la transferencia de archivos para hacer los PCB en el país o obtener en la Página Web de ElectroSmash.
