Paso 1: Configuración del Hardware

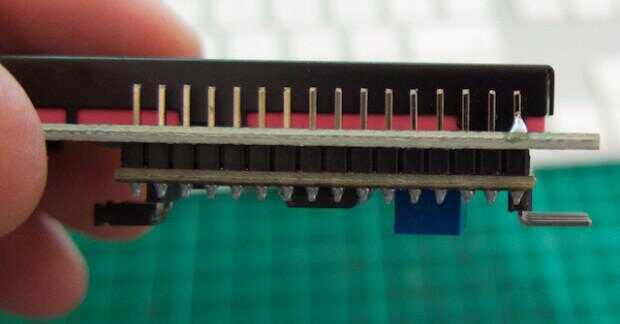

Ahora vamos a empezar. Primero necesita soldar la mochila al módulo LCD. Mientras se calienta el cautín, compruebe que los pasadores de mochila son rectos y en el módulo del LCD, por ejemplo:

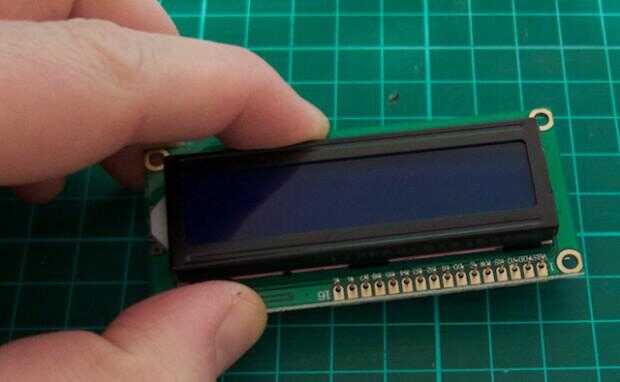

Luego de la soldadura en el primer pin, manteniendo la mochila al ras de la pantalla LCD:

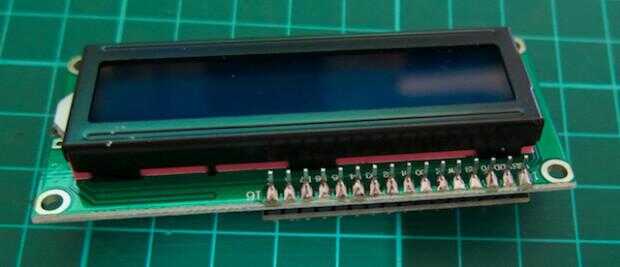

Si ha torcido un poco, puede recalentar la soldadura y enderezarse para arriba otra vez. Una vez que esté satisfecho con la alineación, la soldadura en el resto de los pines:

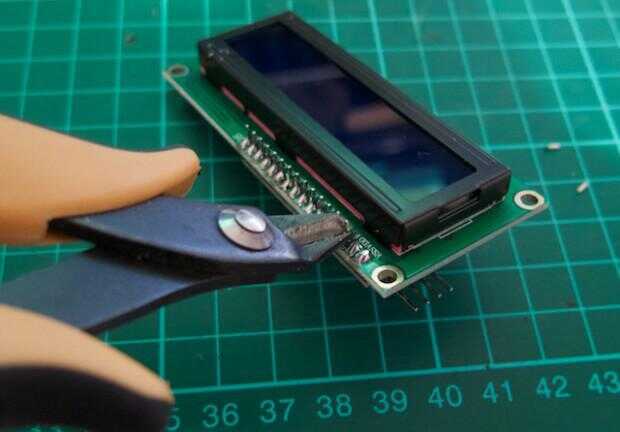

Ahora para mantener las cosas ordenadas, corte los pasadores de exceso encabezado:

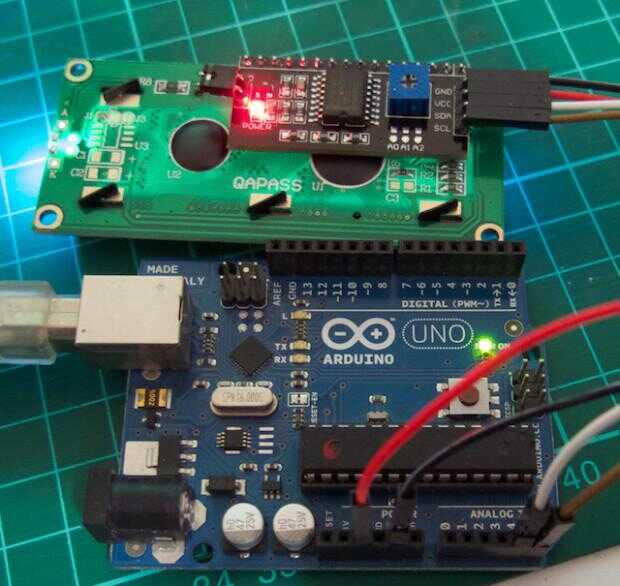

Una vez que haya terminado de recortar las patillas de la cabecera, cuatro masculinos a los cables de puente mujer y conecte el módulo LCD a tu Arduino como se muestra en la siguiente imagen y tabla. Luego conectar tu Arduino al ordenador vía USB:
