PCB circuito pared (3 / 7 paso)

Paso 3: Perforar em

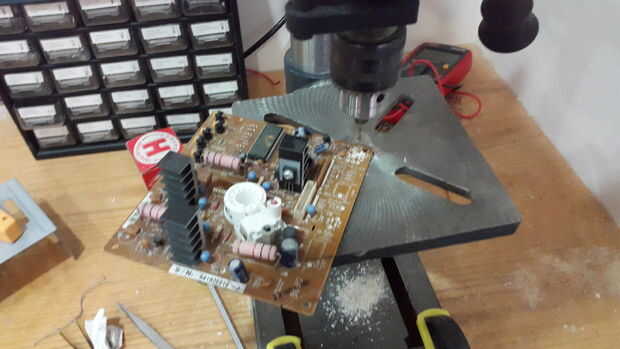

Perfore dos agujeros de 1/16" en cada una de las esquinas de cada PCB. Los agujeros deben ser aproximadamente 1/8" a 1/4" además de cada uno al otro.

Este será el punto de anclaje para sujetar la placa en el tablero del MDF.

He utilizado un taladro de columna, pero puede ser perforados con un taladro de mano. A fijar el PCB en una prensa o una pinza.

Hacer al menos 4 puntos de anclaje en cada PCB.

Puede utilizar más puntos de anclaje en PCB más grandes como placas o tableros de la TV con índice flybacks pesado o transformadores.

Muchos PCB tiene agujeros cerca de las esquinas, para que puedas hacer un agujero cerca de este agujeros.
