PCB asesino (2 / 12 paso)

Paso 2: Crear obras de arte

supongo que has capturado su esquema y presentado su PCB en algo como águila--si no sabes lo que estoy hablando, mejor empiezas por aprender captura de esquemáticos y diseño de PCB. Una vez que tienes el PCB presentado, usted tendrá que crear máscaras foto negativo. Una máscara foto negativo es una transparencia que está claro donde usted quiere cobre y negro donde desea quitar cobre. Una pista: Si haces un hábito de llenar las capas de PCB con planos de tierra o energía, ahorrarás una gran cantidad de toner. También, tenga en cuenta que puede azulejo su diseño de PCB en Eagle utilizando el comando de copia de grupo si no es un archivo PDF asociado (lo contrario se quejará de que tienes que hacer esto en el esquema"). He encontrado el proceso de invertir los colores en su salida a ser sorprendentemente difícil, pero finalmente colocó en este enfoque bastante sencillo utilizando el software de dibujo vectorial de código abierto Inkscape:

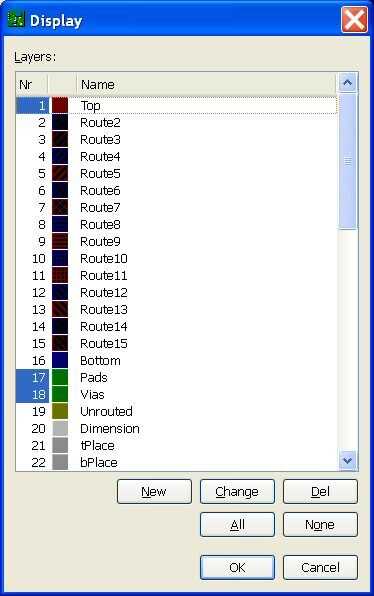

1. Asegúrese de que ha seleccionado sólo las capas necesarias para grabado (superior/inferior, Pads, vías).

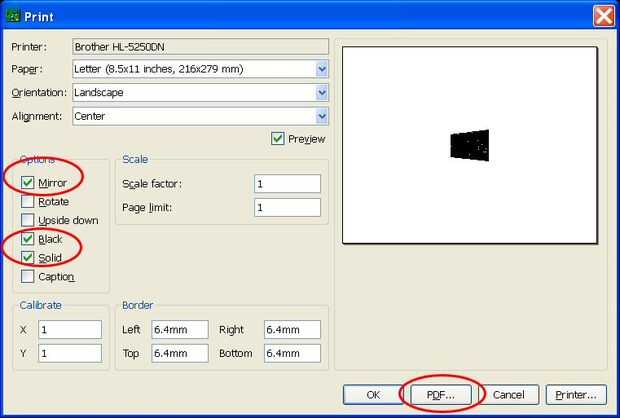

2. Utilice la función de impresión del águila a la salida a un archivo PDF. Aunque estamos impresión en transparencias, te desea la capa superior con el fin de colocar el lado impreso más cercano a la Junta y evitar el sangrado del espejo.

3. Si ya no tienes Inkscape instalado, descargarlo e instalarlo ahora.

4. Abra el PDF en Inkscape (acepte el valor predeterminado carga los parámetros).

5. Abra el panel de capas (capa: capas de menú).

6. Haga clic en el botón + para añadir una capa. El nombre lo que quieras (nombre de mina "b").

7. Haga clic en la flecha hacia abajo para mover la nueva capa en la parte inferior.

8. Seleccione la herramienta rectángulo en el panel de herramientas.

9. Haga clic en la muestra de color azul en la parte inferior de la pantalla y seleccione trazo establecido.

10. la muestra de color gris con el botón derecho y seleccione Set relleno.

11. Haga clic y arrastre para dibujar un rectángulo alrededor de la placa.

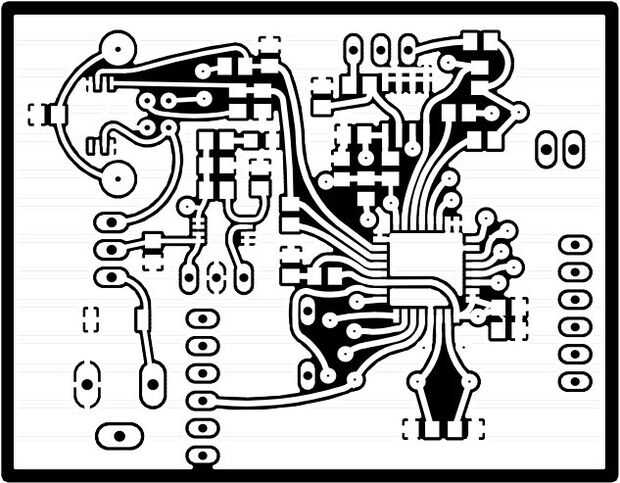

12. Seleccione la herramienta flecha, luego seleccione y arrastre cada lado de la derecha del rectángulo al borde de la placa. La pantalla debería ser algo como esto:

13. a la derecha, haga clic en la muestra de negro en la parte inferior de la pantalla y seleccione Set llenar. A la derecha, haga clic en la muestra de negro otra vez y seleccione trazo establecido.

14. Haga clic en el icono de ojo en la paleta capas para apagar la capa b.

15. Haga clic y arrastre para seleccionar la tabla (o haga clic en seleccionar icono todo visible en la barra de herramientas).

16. anular la imagen (menú efectos: Color: negativo)

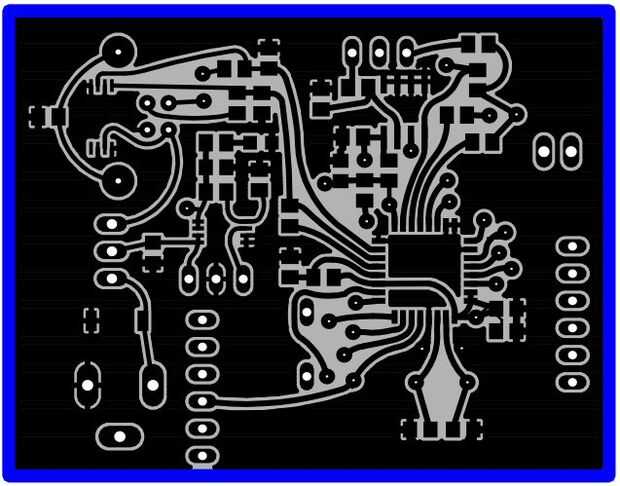

17. Pulse el icono de ojo para la capa b otra vez. Ahora debería tener algo como esto:

18. Haga clic en guardar-como, entonces cambiar el tipo de archivo a PDF vía el Cairo y anexar _out al nombre de archivo (por ejemplo, test_out.pdf) para no sobrescribir el original.

19. Haga clic en guardar-como otra vez para guardar en el formato SVG por defecto.
