PCB asesino (12 / 12 paso)

Paso 12: reflujo

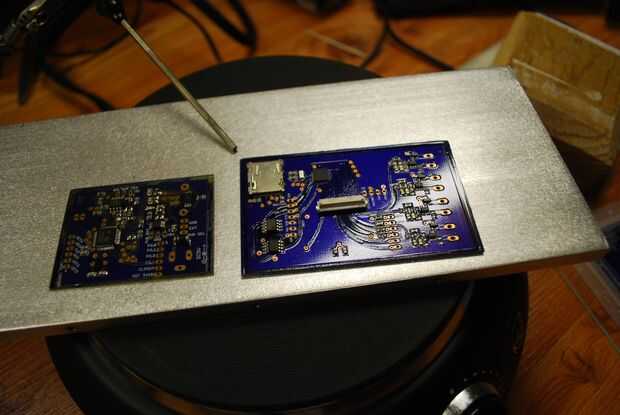

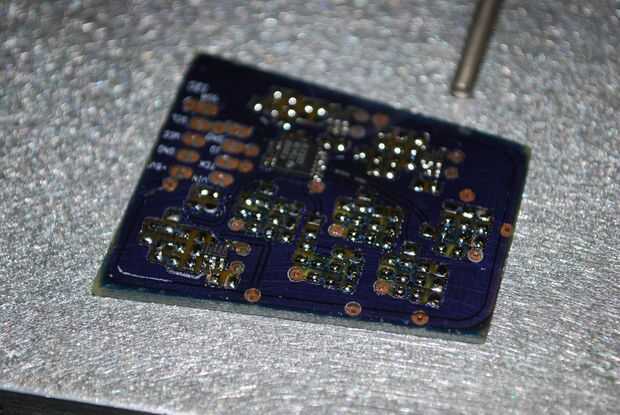

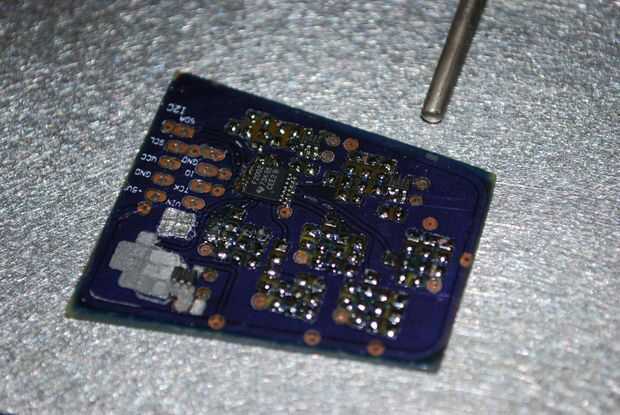

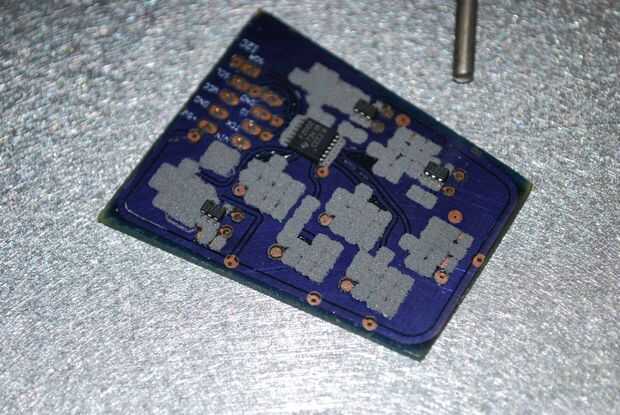

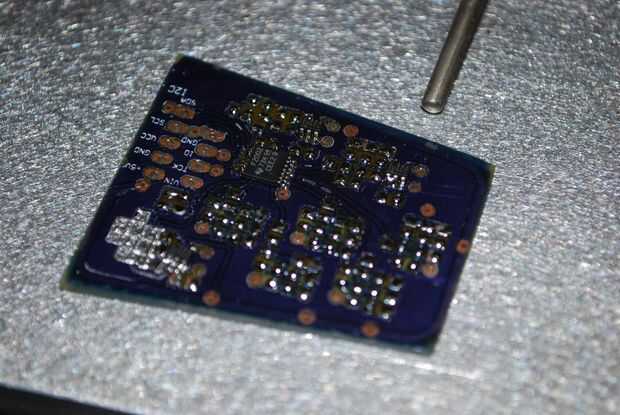

Bastante simple cosas aquí: caliente hasta que la pasta de soldadura se funde, luego enfriar. Asegúrese de utilizar una placa de cobre o aluminio bastante robusto para distribuido uniformemente el calor a través del tablero. Una vez que todo el estaño se funde la placa metálica de la placa y coloque en un disipador de calor para la temperatura de vuelta abajo rápidamente--cemento garaje pisos trabajo gran--sólo que puedes usan horno mits (pero no hornear galletas con ellos luego...). Puede que necesite limpiar algunas conexiones puente después de reflujo. Para esto, use mecha de soldadura y un montón de flujo (me gusta Orange Crush). Electricidad y fuego para arriba! Por cierto, accidentalmente corriendo demasiado alto la temp en la primera tabla y consiguió el efecto cool color degradado en la máscara de la soldadura como resultado (ver la foto de intro). Creo que los componentes eran todavía en especificaciones, pero no tenía un difusor de calor bien debajo de él en el tiempo, así que no puedo estar seguro de que la sonda estaba leyendo que estaba viendo el mismo temp la Junta. El tablero parece OK hasta ahora aunque...

¿Bueno eso es todo, fácil eh? Asegúrese de ver para mi próxima web IncoherentLabs.com. Ahora divertirse y salvar el mundo!
