Paxton Patterson CNC torno regulador recambio (4 / 11 paso)

Paso 4: Conexiones de puerto paralelo

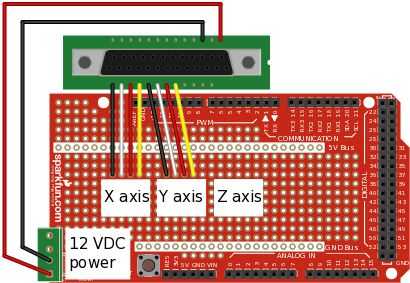

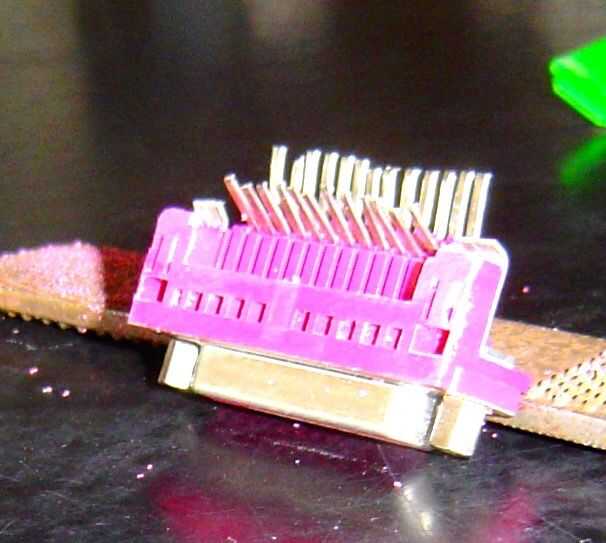

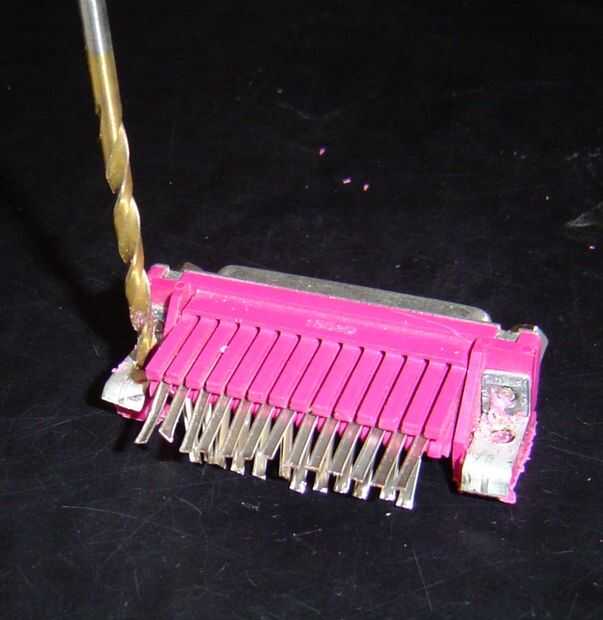

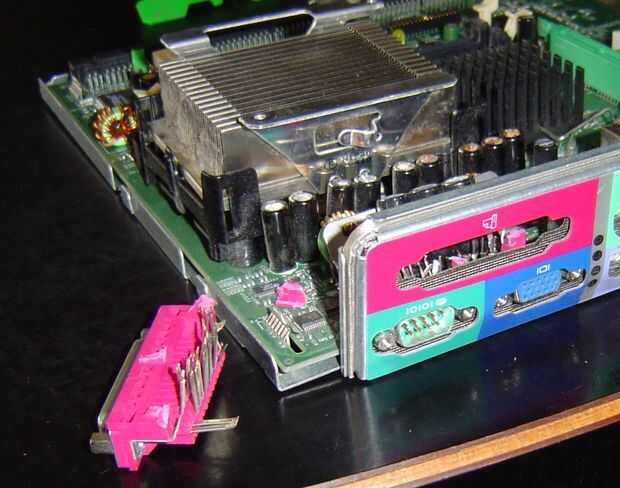

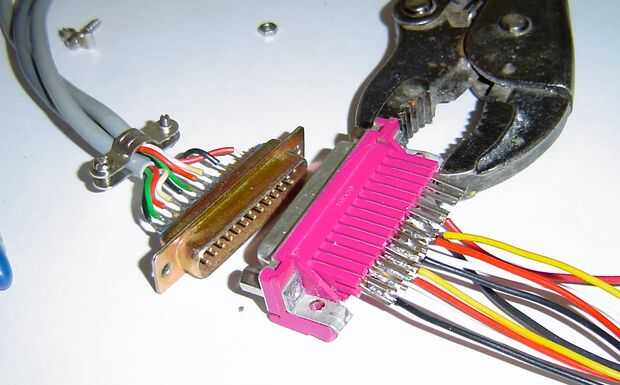

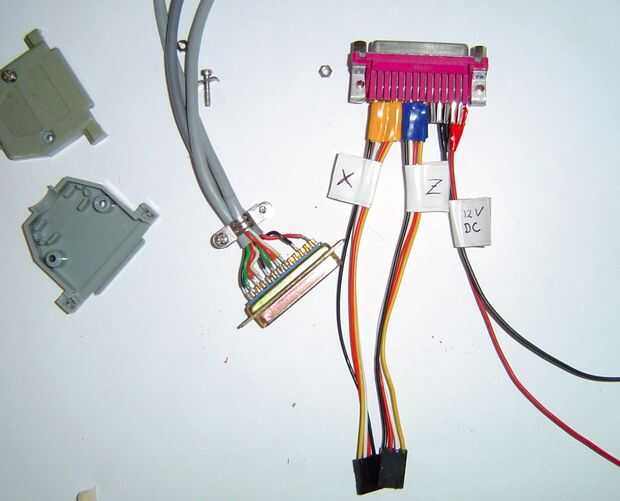

Había Ripeado un puerto paralelo de una computadora PC muerto por recortes de los cables que se sueldan a la Junta. Los soportes de plástico sobrantes se presentaron fuera y los agujeros de montaje fueron agrandados. A los 10 pines en el cuadro de la soldadura de cables. He usado los 4 cables que vienen con mis pantallas LCD I2C utilizadas en otros proyectos. Los colores no son importantes pero es mejor para que coincida con los cuatro primeros colores con los cuatro justo después de los. Los cuatro primeros enchufe en el eje x el segundo conjunto de cuatro en el eje y. El eje Y se usa debido a problemas con gcode arcos no se implementará para el eje Z. Obtiene soldar el cable rojo al pin 14 y negro a 16. No se utiliza el PIN 15. Estos conectarse a los terminales de tornillo primero y segundo en el tablero de rampas. Ventilador 12 VCC se conecta directamente a los mismos dos terminales. La imagen de Fritzing contribuirá con la localización de que cables se conectan a que pines del puerto paralelo. Fritzing no tenía un tablero de rampas pero este escudo rojo tiene la misma huella.
